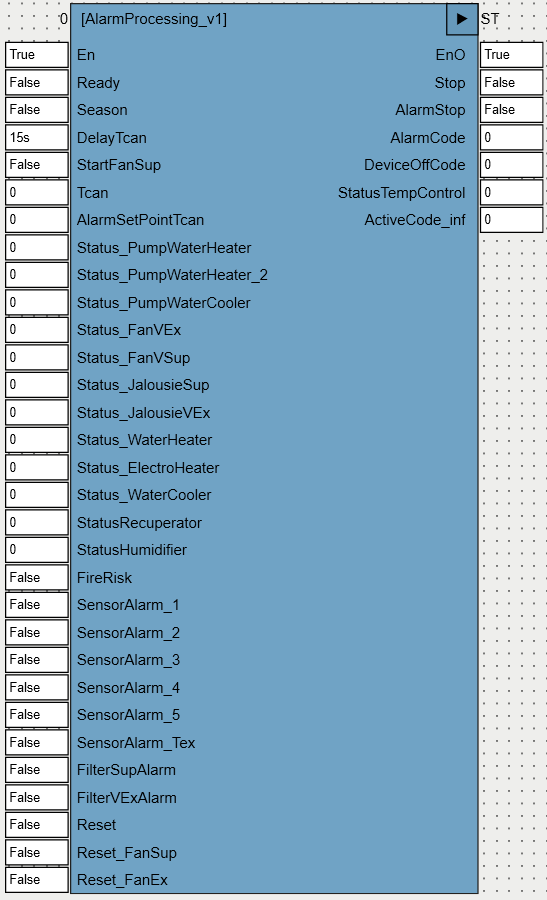

Название

Тип

Описание

Входы

Ready

BOOL

Установка готова к запуску.

Season

BOOL

Указывается сезон работы. True — использование зимой, False — использование летом.

DelayTcan

TIME

Задержка формирования аварии по температуре канала при старте. Указывается в секундах.

StartFanSup

BOOL

Вентилятор притока запущен.

Tcan

REAL

Температура воздуха в притоке.

AlarmSetPointTcan

INT

Аварийная уставка температуры канала.

Status_PumpWaterHeater

INT

Статус насоса водяного калорифера.

Status_PumpWaterHeater_2

INT

Статус насоса водяного калорифера.

Status_PumpWaterCooler

INT

Статус насоса водяного охладителя.

Status_FanVEx

INT

Статус вентилятора вытяжки.

Status_FanVSup

INT

Статус вентилятора притока.

Status_JalousieSup

INT

Статус жалюзи притока.

Status_JalousieVEx

INT

Статус жалюзи вытяжки.

Status_WaterHeater

INT

Статус водяного калорифера.

Status_ElectroHeater

INT

Статус электро калорифера.

Status_WaterCooler

INT

Статус водяного охладителя.

StatusRecuperator

INT

Статус рекуператора.

StatusHumidifier

INT

Статус увлажнителя.

FireRisk

BOOL

Угроза пожара.

SensorAlarm_1

BOOL

Авария датчика 1.

SensorAlarm_2

BOOL

Авария датчика 2.

SensorAlarm_3

BOOL

Авария датчика 3.

SensorAlarm_4

BOOL

Авария датчика 4.

SensorAlarm_5

BOOL

Авария датчика 5.

Sensor_Alarm_Tex

BOOL

Авария датчика температуры вытяжного воздуха.

FilterSupAlarm

BOOL

Авария фильтра притока.

FilterVExAlarm

BOOL

Авария фильтра вытяжки.

Reset

BOOL

Сигнал для сброса аварии.

Reset_FanSup

BOOL

Сброс аварии вентилятора притока используется при резервировании.

Reset_FanEx

BOOL

Сброс аварии вентилятора вытяжки используется при резервировании.

Выходы

Stop

BOOL

Временный стоп.

AlarmStop

BOOL

Аварийный стоп.

AlarmCode

UDINT

Код аварии:

•0bit — авария жалюзи притока;

•1bit — авария вентилятор притока;

•2bit — авария вентилятор вытяжки;

•3bit — авария жалюзи притока;

•4bit — защита от заморозки;

•5bit — перегруз насоса водяного калорифера;

•6bit — авария охладителя;

•7bit — перегруз насоса водяного охладителя;

•8bit — угроза пожара;

•9bit — обрыв датчика;

•10bit — авария фильтра притока;

•11bit — авария фильтра вытяжки;

•12bit — переохлаждение канала;

•13bit — авария рекуператора;

•14bit — перегрев ТЭН;

•15bit — авария увлажнителя;

•16bit — авария датчика рекуператора;

•17bit — перегруз насоса водяного калорифера 2;

•18bit — разморозка остановкой ВУ.

DeviceOffCode

UDINT

Причина отключения устройства при аварии:

•0bit — отключение водяного калорифера;

•1bit — отключение охладителя;

•2bit — отключение увлажнителя;

•3bit — отключение рекуператора;

•5bit — отключение увлажнителя;

•6bit — отключение электро калорифера;

•7bit — отключение увлажнения;

•8bit — отключение увлажнителя на охладителе;

•9bit — отключение увлажнителя;

•10bit — отключение регулятора по параметру;

•11bit — отключение водяного калорифера.

StatusTempControl

INT

1bit — авария температуры канала.
