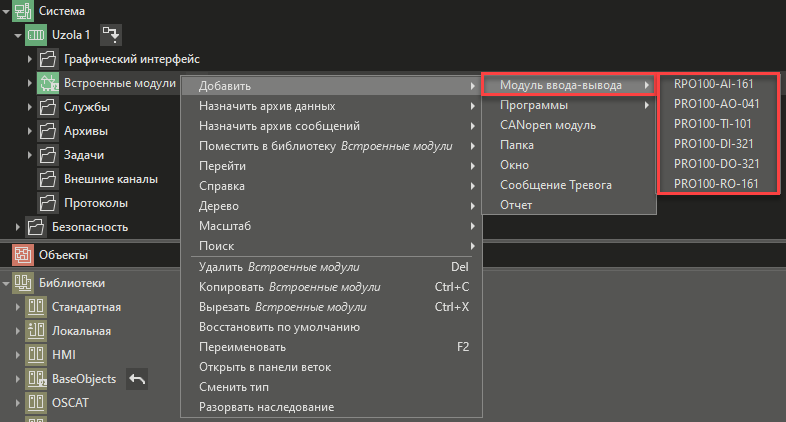

RPO100-AI-161

16-ти канальный модуль аналоговых вводов.

PRO100-AO-041

4-х канальный модуль вывода аналоговых сигналов постоянного тока и/или напряжения.

PRO100-TI-101

Модуль ввода термопреобразователей сопротивления.

PRO100-DI-321

32-ух канальный модуль дискретных вводов постоянного напряжения 24 В.

PRO100-DO-321

32-ух канальный модуль дискретных выводов.

PRO100-RO-161

16-ти канальный модуль релейных выводов.

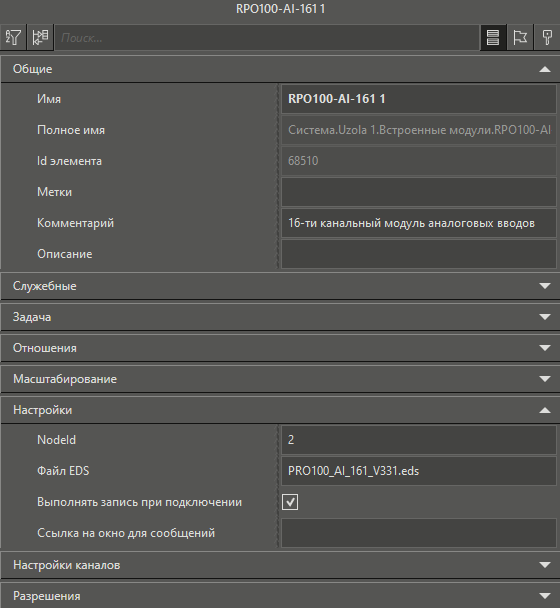

NodeID

Номер модуля на шине. Определяется переключателями на самом модуле. Номера модулей на шине не должны повторятся. Если добавить модуль с повторяющимся NodeID, то при запуске проекта на исполнение появится соответствующее сообщение:

Такой модуль в опрос не включается.

Файл EDS

Путь к файлу eds. Полный путь к eds файлам: [папка установки mplc]/eds/[имя eds файла]. Если файлы не будут найдены по указанному пути, то модуль блокируется и при старте mplc выводится соответствующее сообщение:

Выполнять запись при подключении

При значении TRUE будет производиться однократная запись значений на всех выходах при следующих ситуациях:

•при первоначальном подключении;

•при переключении исполнения на резервный узел в резервированной паре (запись будет выполняться даже при значении FALSE у настройки Выполнять запись на резервном;

•при переподключении после разрыва связи.

При этом не имеет значения, совпадает ли текущее значение с начальным – запись будет выполнена независимо от этого. По умолчанию значение настройки TRUE.

Ссылка на окно для сообщений

Данная настройка используется для установки связи с окном, которое должно открываться при переходе из журнала к аварийным сообщениям, возникшим в этом элементе.
