Помимо встроенных модулей, добавленных по умолчанию в протоколы ПЛК RealLab, можно использовать дополнительные специализированные модули ввода-вывода Modbus TCP RealLab.
Для возможности использования модулей сначала следует добавить протокол Modbus TCP в узел:
Протокол содержит следующие настройки:
Описание свойств:
Название модуля |
Описание |
Включить параллельный опрос |
При значении TRUE включается параллельный опрос протокола Modbus TCP. У протокола есть параметр Период задачи. При запуске задачи протокол начинает последовательно отправлять запросы ко всем модулям протокола, не дожидаясь их ответов. Затем для каждого устройства поочередно проверяется приемный буфер. Как только в буфере появляются данные, они обрабатываются и записываются в каналы, после чего отправляется новый запрос. Если время выполнения задачи заканчивается, протокол завершает текущий цикл опроса. Если все устройства были опрошены (все зоны опроса проверены и данные записаны в каналы), результаты сохраняются. Если опрос не завершён, он продолжится с того места, где был остановлен, пока все модули не будут опрошены. Таким образом, осуществляется независимый, параллельный опрос всех модулей. |
Устройства с одинаковыми IP опрашивать параллельно |
Если флаг установлен, то модули c одинаковыми IP адресами протокола Modbus TCP будут опрашиваться параллельно. Значение по умолчанию: FALSE. Настройку следует включать только тогда, когда необходимо опрашивать модуль (или модули) в несколько потоков для ускорения процесса. Важно учитывать, что при этом в протоколе не должно быть модулей-конвертеров Modbus TCP-RTU, так как они могут опрашиваться некорректно. Для таких модулей рекомендуется вынести их в отдельный протокол. |

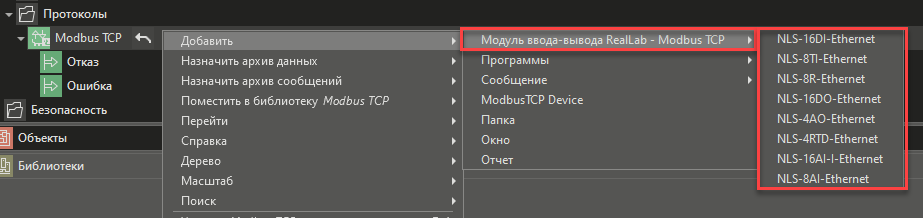

Добавление модулей производится через контекстное меню Modbus TCP Добавить \ Модуль ввода-вывода RealLab - Modbus TCP:
Список доступных модулей ввода вывода RealLab Modbus TCP:
Название модуля |
Описание |
NLS-16DI-Ethernet |
Модуль дискретного ввода. |
NLS-8TI-Ethernet |
Модуль аналогового ввода сигналов термопар. |
NLS-8R-Ethernet |
Модуль релейного вывода. |
NLS-16DO-Ethernet |
Модуль дискретного вывода. |
NLS-4AO-Ethernet |
Модуль аналогового вывода |
NLS-4RTD-Ethernet |
Модуль аналогового ввода сигналов термосопротивлений. |
NLS-16AI-I-Ethernet |
Модуль ввода аналоговых сигналов тока |
NLS-8AI-Ethernet |
Универсальный модуль аналогового ввода. |
Все перечисленные модули преднастроены - по умолчанию они содержат в себе необходимые каналы для получения данных из встроенных физических средств ввода-вывода модулей.

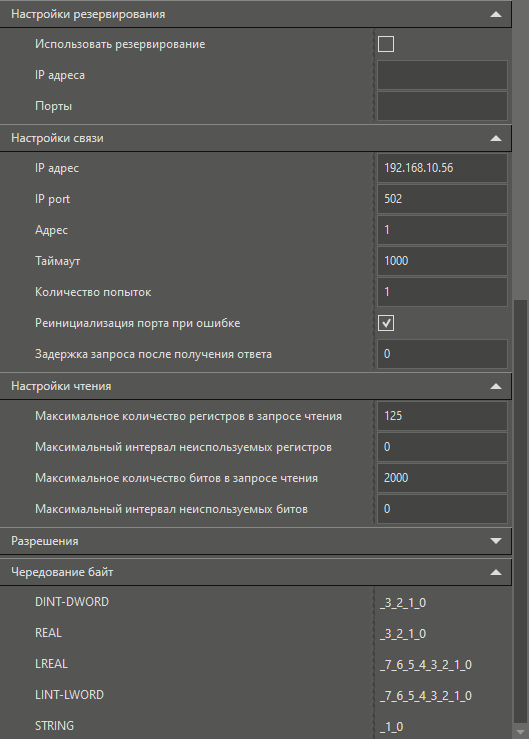

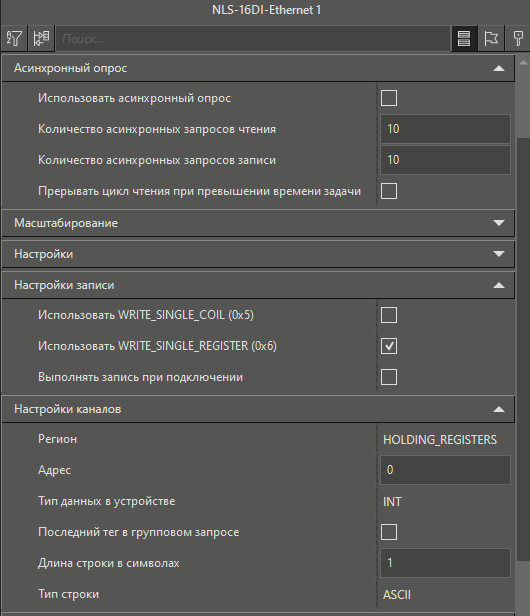

Панель свойств модулей ввода-вывода:
Описание свойств протокола смотрите в основной справочной информации MasterSCADA 4D.
