Модуль расширения МР-02m_12xAO используется для расширения количества входов\выходов серверов автоматизации.

Модуль содержит 5 групп каналов:

•Сервисные команды;

•Управление AO (INT);

•Настройка сети;

•Системные;

•Статусы AI, AO.

МР-02m_12xAO

Описание настроек модуля смотрите в соответствующем разделе.

Сервисные команды

В группу каналов Сервисные команды входят следующие каналы:

Название	Тип данных	Доступ	Описание
Код операции	SYSTEM_INT_PARAM	InOut	Сервисные команды: •40 - сброс и перезагрузка; •1-сброс счетчиков DO; •2-сброс счетчиков DI. Адрес регистра в регионе HOLDING_REGISTER - 0

Название

Тип данных

Доступ

Описание

Код операции

SYSTEM_INT_PARAM

InOut

Сервисные команды:

•40 - сброс и перезагрузка;

•1-сброс счетчиков DO;

•2-сброс счетчиков DI.

Адрес регистра в регионе HOLDING_REGISTER - 0

В группу каналов Управление AO (INT) входят следующие каналы:

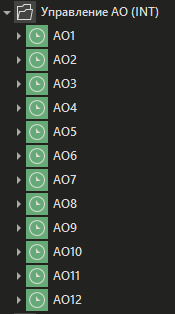

МР-02m_12xAO_1

Название	Тип данных	Доступ	Описание
AO1-AO12	SYSTEM_INT_PARAM	InOut	Управление выходом AO1-AO12. Адреса регистров в регионе HOLDING_REGISTER: 33 - 44

В группу каналов Настройка сети входят следующие каналы:

MP-02m_6xDO_8xDI_5

Название	Тип данных	Доступ	Описание
Скорость порта RS-485	SYSTEM_INT_PARAM	InOut	Скорость порта RS-485 задается в условных единицах, где фактическая скорость (бит/с) = указанное значение × 100. Возможное значение: 192 - 19 200 бит/с. Адрес регистра в регионе HOLDING_REGISTER - 110
Настройка бита четности порта RS-485	SYSTEM_INT_PARAM	InOut	Возможные значения: •0 - нет бита четности (none); •1 - нечетный (odd); •2 - четный (even). Адрес регистра в регионе HOLDING_REGISTER - 111
Количество стоп-битов порта RS-485	SYSTEM_INT_PARAM	InOut	Возможные значения: 1, 2. Адрес регистра в регионе HOLDING_REGISTER - 112
Modbus-адрес устройства	SYSTEM_INT_PARAM	InOut	Задается новый Modbus-адрес устройства: •1 - 6DO8DI; •2 - 16DO; •3 - 12AO; •4 - 6DO; •5 - 14DI; •6 - 6AO6AI; •7 - 12AI; •8 - 4DO6DI Адрес регистра в регионе HOLDING_REGISTER - 128

В группу каналов Системные входят следующие каналы:

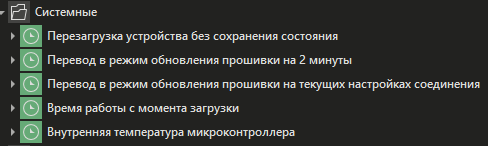

MP-02m_6xAO_6xAI_3

Название	Тип данных	Доступ	Описание
Перезагрузка устройства без сохранения состояния	SYSTEM_INT_PARAM	InOut	Любое, отличное от 0 перезагружает устройство. Адрес регистра в регионе HOLDING_REGISTER - 120
Перевод в режим обновления прошивки на 2 минуты	SYSTEM_INT_PARAM	InOut	Любое, отличное от 0 переводит устройство в режим обновления прошивки. Адрес регистра в регионе HOLDING_REGISTER - 129
Перевод в режим обновления прошивки на текущих настройках соединения	SYSTEM_INT_PARAM	InOut	Запись 1 переводит устройство в режим обновления прошивки. Адрес регистра в регионе HOLDING_REGISTER - 131
Время работы с момента загрузки	SYSTEM_DINT_PARAM	Input	Время работы с момента загрузки в секундах. Адрес регистра в регионе HOLDING_REGISTER - 105
Внутренняя температура микроконтроллера	SYSTEM_INT_PARAM	Input	Внутренняя температура микроконтроллера x 0.1, °C. Адрес регистра в регионе HOLDING_REGISTER - 124

В группу каналов Статусы AI, AO входят следующие каналы:

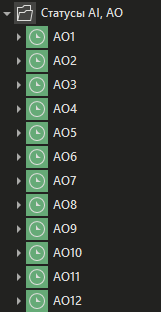

МР-02m_12xAO_2

Название	Тип данных	Доступ	Описание
AO1-AO12	SYSTEM_INT_PARAM	Input	Состояние аналогового выхода AO1-AO12. Адреса регистров в регионе INPUT_REGISTERS: 33 - 44

Описание настроек каналов модуля смотрите в соответствующем разделе.
