MP-02m_6xDO_8xDI

Модуль расширения МР-02m_6xDO_8xDI используется для расширения количества входов\выходов серверов автоматизации.

Модуль содержит 8 групп каналов:

•Управление DO (BOOL);

•Статусы DI, DO (BOOL);

•Сервисные команды;

•Управление DO (INT);

•Настройка сети;

•Системные;

•Статусы DI, DO (INT);

•Счетчики.

MP-02m_6xDO_8xDI

Описание настроек модуля смотрите в соответствующем разделе.

Управление DO (BOOL)

В группу каналов Управление DO (BOOL) входят следующие дискретные каналы:

MP-02m_6xDO_8xDI_1

Название

Доступ

Описание

Управление DO

InOut

Управление дискретными выходами DO. Адрес регистра в регионе COILS - 0

DO1-DO6

InOut

Управление дискретным выходом DO1-DO6. Адреса регистров в регионе COILS: 1 - 6

DO Сброс счетчиков включений

InOut

Сброс счетчиков включений DO. Адрес регистра в регионе COILS - 31

Сброс счетчиков включений DI

InOut

Сброс счетчиков включений DI. Адрес регистра в регионе COILS - 32

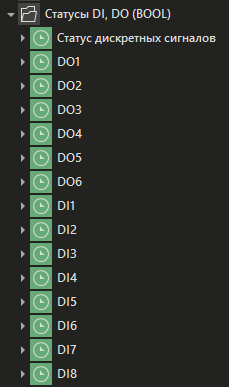

Статусы DI, DO (BOOL)

В группу каналов Статусы DI, DO (BOOL) входят следующие дискретные каналы:

MP-02m_6xDO_8xDI_2

Название

Доступ

Описание

Статус дискретных сигналов

Input

Управление дискретными выходами DO. Адрес регистра в регионе DISCRET_INPUT - 0

DO1-DO6

Input

Состояние дискретного выхода DO1-DO6. Адреса регистров в регионе DISCRET_INPUT: 1 - 6

DI1-DI8

Input

Состояние дискретного входа DI1-DI8. Адреса регистров в регионе DISCRET_INPUT: 18 - 25

Сервисные команды

В группу каналов Сервисные команды входят следующие каналы:

MP-02m_6xDO_3

Название

Тип данных

Доступ

Описание

Код операции

SYSTEM_INT_PARAM

InOut

Сервисные команды:

•40 - сброс и перезагрузка;

•1-сброс счетчиков DO;

•2-сброс счетчиков DI.

Адрес регистра в регионе HOLDING_REGISTER - 0

Управление DO (INT)

В группу каналов Управление DO (INT) входят следующие каналы:

MP-02m_6xDO_8xDI_4

Название

Тип данных

Доступ

Описание

DO1-DO6

SYSTEM_INT_PARAM

InOut

Управление дискретным выходом DO1-DO6. Адреса регистров в регионе HOLDING_REGISTER: 1 - 6

Управление DО: 0 бит - DO1, 15 бит - DO16

SYSTEM_INT_PARAM

InOut

Управление DО:

•0 бит - DO1;

•15 бит - DO16.

Адрес регистра в регионе HOLDING_REGISTER - 17

Настройка сети

В группу каналов Настройка сети входят следующие каналы:

MP-02m_6xDO_8xDI_5

Название

Тип данных

Доступ

Описание

Скорость порта RS-485

SYSTEM_INT_PARAM

InOut

Скорость порта RS-485 задается в условных единицах, где фактическая скорость (бит/с) = указанное значение × 100. Возможное значение: 192 - 19 200 бит/с. Адрес регистра в регионе HOLDING_REGISTER - 110

Настройка бита четности порта RS-485

SYSTEM_INT_PARAM

InOut

Возможные значения:

•0 - нет бита четности (none);

•1 - нечетный (odd);

•2 - четный (even).

Адрес регистра в регионе HOLDING_REGISTER - 111

Количество стоп-битов порта RS-485

SYSTEM_INT_PARAM

InOut

Возможные значения: 1, 2. Адрес регистра в регионе HOLDING_REGISTER - 112

Modbus-адрес устройства

SYSTEM_INT_PARAM

InOut

Задается новый Modbus-адрес устройства:

•1 - 6DO8DI;

•2 - 16DO;

•3 - 12AO;

•4 - 6DO;

•5 - 14DI;

•6 - 6AO6AI;

•7 - 12AI;

•8 - 4DO6DI

Адрес регистра в регионе HOLDING_REGISTER - 128

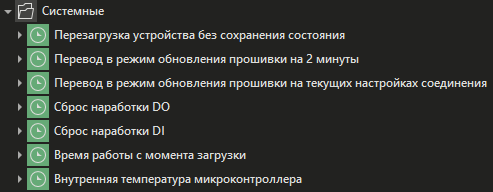

Системные

В группу каналов Системные входят следующие каналы:

MP-02m_6xDO_8xDI_6

Название

Тип данных

Доступ

Описание

Перезагрузка устройства без сохранения состояния

SYSTEM_INT_PARAM

InOut

Любое, отличное от 0 перезагружает устройство. Адрес регистра в регионе HOLDING_REGISTER - 120

Перевод в режим обновления прошивки на 2 минуты

SYSTEM_INT_PARAM

InOut

Любое, отличное от 0 переводит устройство в режим обновления прошивки. Адрес регистра в регионе HOLDING_REGISTER - 129

Перевод в режим обновления прошивки на текущих настройках соединения

SYSTEM_INT_PARAM

InOut

Запись 1 переводит устройство в режим обновления прошивки. Адрес регистра в регионе HOLDING_REGISTER - 131

Сброс наработки DO

SYSTEM_INT_PARAM

InOut

Адрес регистра в регионе HOLDING_REGISTER - 135

Сброс наработки DI

SYSTEM_INT_PARAM

InOut

Адрес регистра в регионе HOLDING_REGISTER - 136

Время работы с момента загрузки

SYSTEM_DINT_PARAM

Input

Время работы с момента загрузки в секундах. Адрес регистра в регионе HOLDING_REGISTER - 105

Внутренняя температура микроконтроллера

SYSTEM_INT_PARAM

Input

Внутренняя температура микроконтроллера x 0.1, °C. Адрес регистра в регионе HOLDING_REGISTER - 124

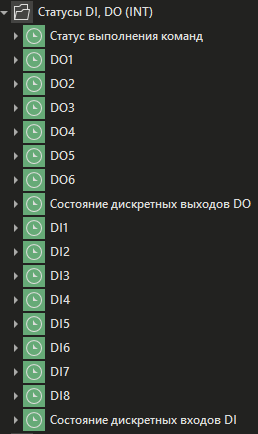

Статусы DI, DO (INT)

В группу каналов Статусы DI, DO (INT) входят следующие каналы:

MP-02m_6xDO_8xDI_7

Название

Тип данных

Доступ

Описание

Статус выполнения команд

SYSTEM_INT_PARAM

Input

Адрес регистра в регионе INPUT_REGISTERS - 0

DO1-DO6

SYSTEM_INT_PARAM

Input

Состояние дискретного выхода DO1-DO6. Адреса регистров в регионе INPUT_REGISTERS: 1 - 6

Состояние дискретных выходов DO

SYSTEM_INT_PARAM

Input

Статусы DО:

•0 бит - DO1;

•15 бит - DO16.

Адрес регистра в регионе INPUT_REGISTERS - 17

DI1-DI8

SYSTEM_INT_PARAM

Input

Состояние дискретного входа DI1- DI8. Адреса регистров в регионе INPUT_REGISTERS: 18 - 25

Состояние дискретных входов DI

SYSTEM_INT_PARAM

Input

Статусы DI:

•0 бит - DI1;

•13 бит - DI14.

Адрес регистра в регионе INPUT_REGISTERS - 32

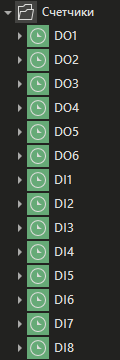

Счетчики

В группу каналов Счетчики входят следующие дискретные каналы:

MP-02m_6xDO_8xDI_8

Название

Тип данных

Доступ

Описание

DO1-DO6

SYSTEM_DINT_PARAM

Input

Счетчик включений дискретного выхода DO1-DO6. Адреса регистров в регионе INPUT_REGISTERS: 45, 47, 49, 51, 53, 55

DI1-DI8

SYSTEM_DINT_PARAM

Input

Счетчик включений дискретного входа DI1-DI8. Адреса регистров в регионе INPUT_REGISTERS: 77, 79, 81, 83, 85, 87, 89, 91

Описание настроек каналов модуля смотрите в соответствующем разделе.
