После добавления ПЛК в дерево системы следует его настроить. Для этого перейдите в Панель свойств Узла.
Для подключения к контроллеру средой разработки достаточно в разделе Связь настроить два свойства:
•IP адреса межузловой связи (Узел 1) – задается IP-адрес узла, на котором установлена среда исполнения и на который должен загрузиться разрабатываемый проект.
•Порт для Web-сервера – если клиент визуализации запускается из среды разработки, то данный порт будет использоваться в адресной строке. Задается в случае указания нескольких адресов связи для узла или использования резервирования узлов. При резервировании по заданному порту клиент/браузер переключается на текущий MASTER.
Важно! Данная настройка не влияет на порт, по которому среда исполнения работает с клиентом визуализации. В этом случае порт определяется настройками среды исполнения при установке. По умолчанию для Linux порт – 80.

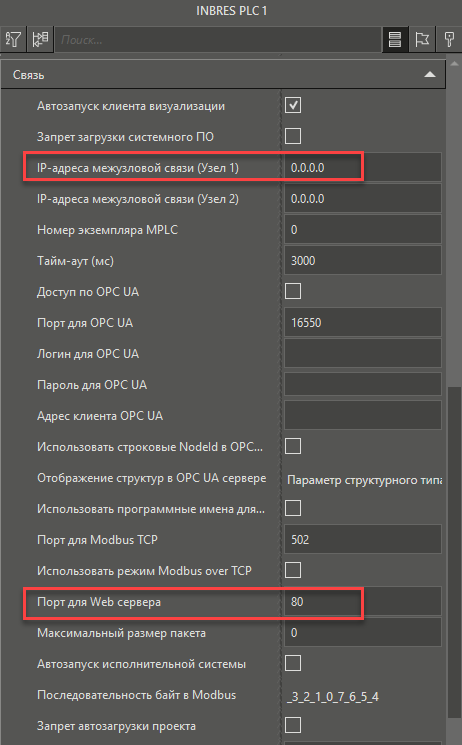

Вид раздела Связь в панели свойств узла:
