Для реализации соединения с ПЛК сначала в MasterSCADA 4D нужно подключить библиотеку Evropribor.
Данная библиотека содержит элементы, необходимые для конфигурирования обмена данными с ПЛК SIMBOL-300.

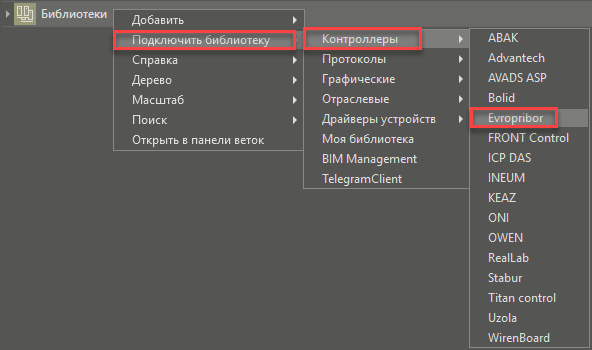

Для подключения библиотеки нужно перейти в дерево библиотек и вызвать контекстное меню правой кнопкой мыши по элементу Библиотеки. Затем выполнить Подключить библиотеку \ Контроллеры \ Evropribor:
После этого библиотека Evropribor отобразится в полном Дереве библиотек.

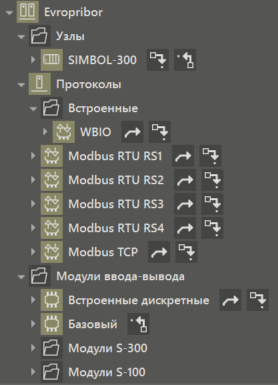

Библиотека Evropribor содержит группы: Узлы, Протоколы и Модули ввода-вывода:
Группа Узлы библиотеки Evropribor содержит конфигурацию контроллера SIMBOL-300.
Группа Протоколы содержит специализированный протокол WBIO (GPIO), а также преднастроенные протоколы Modbus RTU и Modbus TCP для подключения к ПЛК SIMBOL-300.
Группа Модули ввода-вывода содержит конфигурации специализированных модулей ПЛК SIMBOL-300 для опроса устройства по вышеупомянутым протоколам.
После подключения библиотеки контроллер станут доступен для добавления в Дерево системы.
