Для реализации соединения с ПЛК сначала в MasterSCADA 4D нужно подключить библиотеку ONI.
Данная библиотека содержит элементы, необходимые для конфигурирования обмена данными с оборудованием ONI. С техническими возможностями этого оборудования можно ознакомиться на сайте производителя.

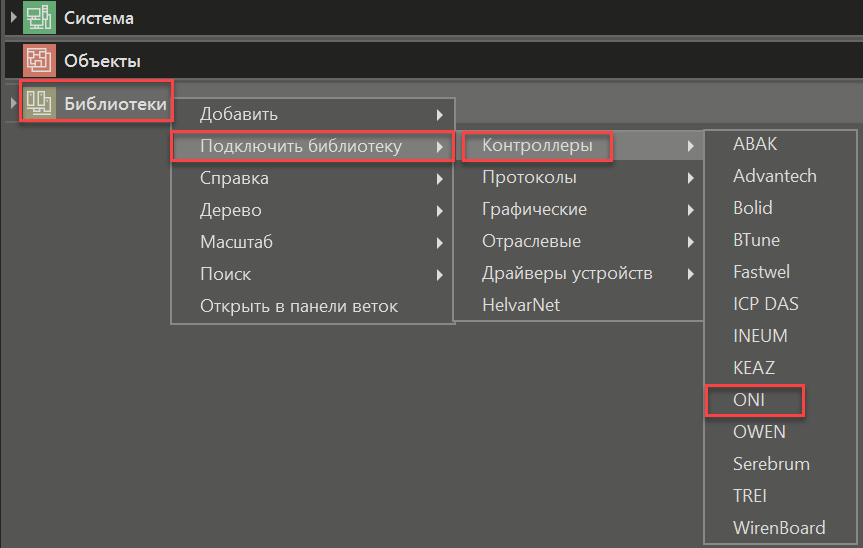

Для подключения библиотеки нужно перейти в дерево библиотек и вызвать пункт контекстного меню Библиотеки/Подключить библиотеку/Контроллеры правой кнопкой мыши:

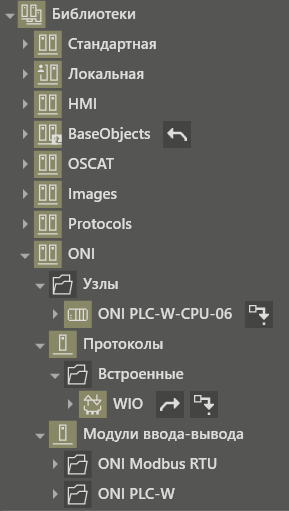

После этого библиотека ONI отобразится в полном Дереве библиотек.
Библиотека ONI содержит группы: Узлы, Протоколы, Модули ввода-вывода, Скрипты, ФБ и Типы данных:
Группа Узлы библиотеки ONI содержит конфигурации следующих версий контроллера:
•ONI PLC-W-CPU-06 (v7_2 - 7_3_x);
•ONI PLC-W-CPU-06 (v7_4_x);
•ONI PLC-270 (v8_5_x).
Группа Протоколы содержит встроенный протокол ONI CANopen, ONI GPIO.
Группа Модули ввода-вывода содержит модули ONI Modbus RTU и ONI PLC-W.
Группа Скрипты содержит необходимые скрипты для расчета регистров в разных версиях ПЛК.
После подключения библиотеки контроллер станет доступен для добавления в Дереве системы.
