Для реализации соединения с ПЛК сначала в MasterSCADA 4D нужно подключить библиотеку KEAZ.
Данная библиотека содержит элементы, необходимые для конфигурирования обмена данными с контроллерами OptiLogic L. С техническими возможностями этого оборудования можно ознакомиться на сайте производителя.

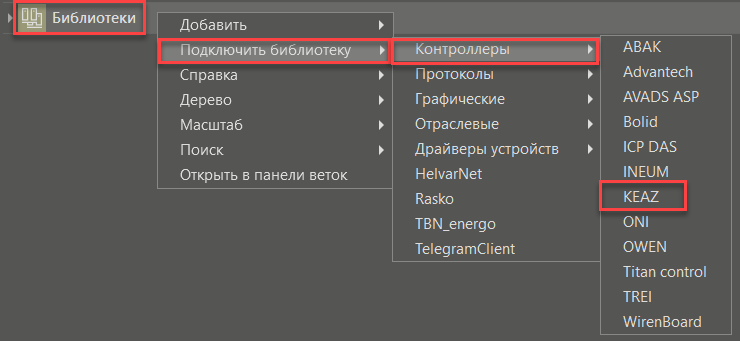

Для подключения библиотеки нужно перейти в дерево библиотек и вызвать пункт контекстного меню Библиотеки/Подключить библиотеку/Контроллеры правой кнопкой мыши:

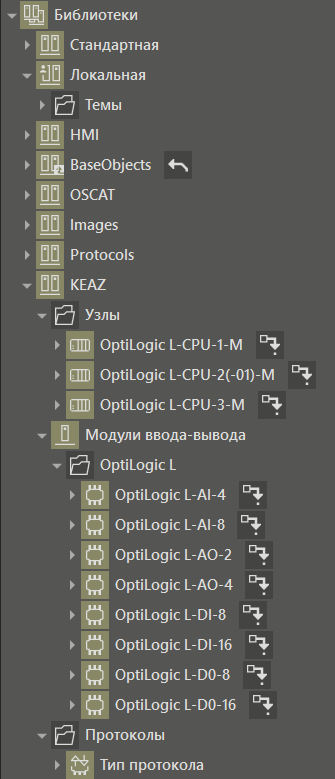

После этого библиотека KEAZ отобразится в полном Дереве библиотек.
Библиотека KEAZ содержит группы: Узлы, Модули ввода-вывода, Протоколы:
Группа Узлы библиотеки ONI содержит конфигурации контроллеров OptiLogic L-CPU-1-M, OptiLogic L-CPU-2(-01)-M, OptiLogic L-CPU-3-M.
Группа Модули ввода-вывода содержит аналоговые и дискретные модули ввода-вывода, необходимые для взаимодействия с контроллерами.
Группа Протоколы содержит встроенный протокол Тип протокола.
После подключения библиотеки контроллеры станут доступными для добавления в Дереве системы.
