Для реализации соединения с ПЛК сначала в MasterSCADA 4D нужно подключить библиотеку RealLab.
Данная библиотека содержит элементы, необходимые для конфигурирования обмена данными с оборудованием RealLab. С техническими возможностями этого оборудования можно ознакомиться на сайте производителя.

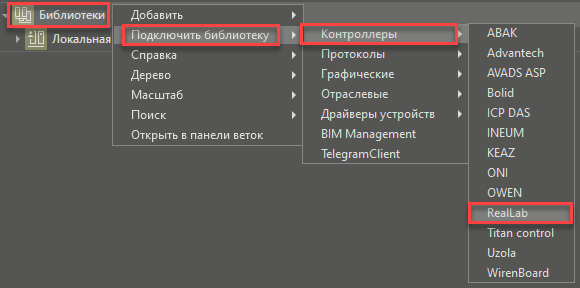

Для подключения библиотеки нужно перейти в дерево библиотек и вызвать контекстное меню правой кнопкой мыши по элементу Библиотеки. Затем выполнить Подключить библиотеку \ Контроллеры \ RealLab.
После этого библиотека RealLab отобразится в полном Дереве библиотек.
Библиотека RealLab содержит группы: Узлы, Протоколы, Модули ввода-вывода для ПЛК RealLab:
Группа Узлы библиотеки RealLab содержит конфигурации контроллеров: NLScon-RSB-S-MS, NLScon-RSB-CAN, NLScon-A40-S-MS, NLScon-A40-CAN, NLcon-CED-MS.
После подключения библиотеки контроллеры станут доступны для добавления в Дерево системы.
