Для реализации соединения с ПЛК сначала в MasterSCADA 4D нужно подключить библиотеку Titan control.
Данная библиотека содержит элементы, необходимые для конфигурирования обмена данными с контроллером Titan 1000 от компании ГК МФМК.

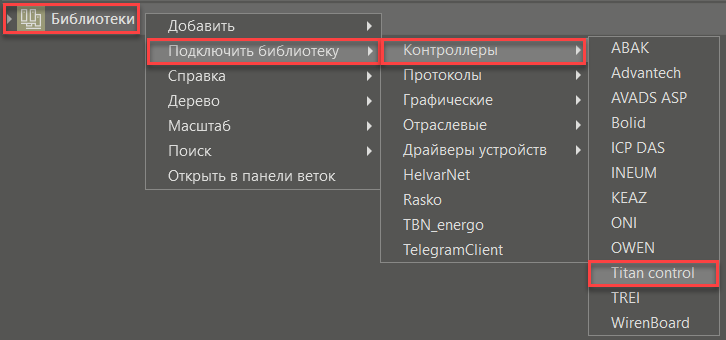

Для подключения библиотеки нужно перейти в дерево библиотек и вызвать пункт контекстного меню Библиотеки/Подключить библиотеку/Контроллеры правой кнопкой мыши:
После этого библиотека Titan control отобразится в полном Дереве библиотек.
Библиотека Titan control содержит группы: Протоколы, Модули ввода-вывода, Узлы:
Группа Протоколы содержит встроенный протокол TitanCAN.
Группа Модули ввода-вывода содержит модули: N1DI108, N1DO108, N1AI108, N1AO104, CP110.
Группа Узлы содержит конфигурации контроллера Titan 1000.
После подключения библиотеки контроллер станет доступен для добавления в Дереве системы.
