MasterSCADA 4D работает с устройствами и другими приложениями через различные протоколы.
Для SCADA-систем различают два режима работы с протоколами:
1.MASTER (Клиент) - исполнительная система подключается к устройству, на котором данные присутствуют постоянно, и запрашивает/отправляет их.
2.SLAVE (Сервер) – исполнительная система готовит данные и ждет, когда какой-либо клиент подключится к ней и заберет/отправит данные.

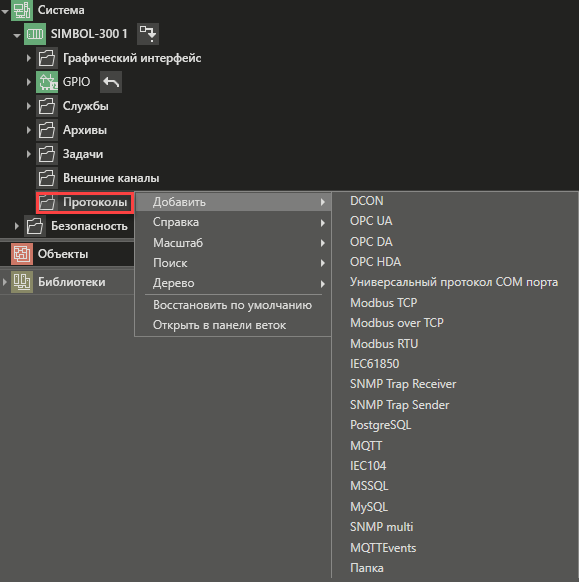

Для того чтобы MasterSCADA 4D при обмене данными с модулями ввода-вывода контроллера выступала в роли MASTER, необходимо настроить группу узла Протоколы:
Подключение MasterSCADA 4D к ПЛК SIMBOL-300 можно осуществить по следующим протоколам:
•Специализированные протоколы и модули RealLab
Важно! В базовую комплектацию контроллера SIMBOL-300 входит 500 внешних точек ввода-вывода (архивируемых, связанных или добавленных в программу каналов).
