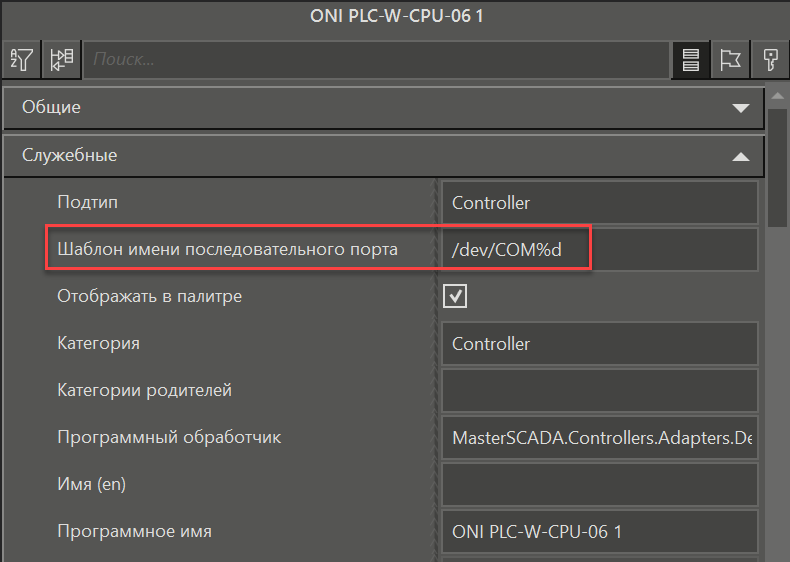

Чтобы задать имя порта контроллера, к которому будет подключаться узел, нужно настроить свойство узла Шаблон имени последовательного порта в категории Служебные.
Это свойство по умолчанию имеет значение /dev/COM%d:
При подключении среды разработки к контроллеру вместо %d подставится значение, заданное в параметре Номер порта протокола минус 1.
ПЛК ONI оснащены несколькими коммуникационными портами, обеспечивающими подключение к внешним устройствам и сетям. Ниже приведено соответствие интерфейсов и номеров портов:
•RS485-1 - порт 1;
•RS485-2 - порт 2;
•Расширение количества каналов:
oМодуль расширения 1 (MOD 1) - номер модуля = 1;
oМодуль расширения 2 (MOD 2) - номер модуля = 2;
oМодуль расширения 3 (MOD 3) - номер модуля = 3;
oМодуль расширения 4 (MOD 4) - номер модуля = 4;
•Расширение количества последовательных портов:
oМодуль расширения 1 (MOD 1) - порт 3;
oМодуль расширения 2 (MOD 2) - порт 4;
oМодуль расширения 3 (MOD 3) - порт 5;
oМодуль расширения 4 (MOD 4) - порт 6;
•GSM - порт 7.
Подробнее о Шаблоне имени последовательного порта смотрите в основной справочной информации в разделе Работа с COM-портом Linux.
