Иконка

Название

Описание

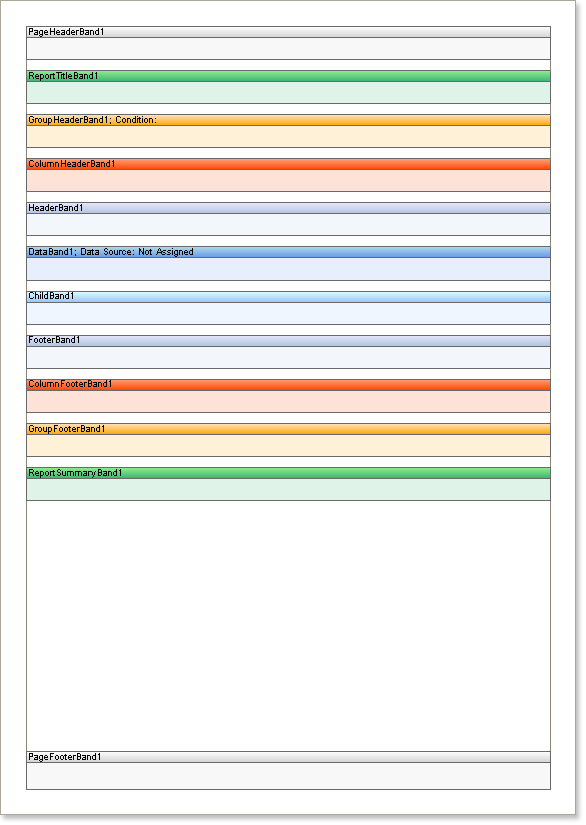

Заголовок отчета (ReportTitleBand)

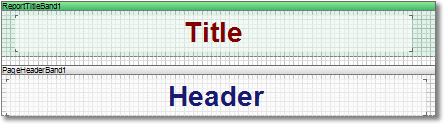

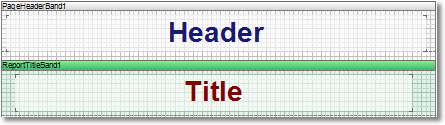

Печатается один раз в начале отчета. Одним из способов создания заголовка отчета, является вариант с использованием бэнда Заголовок отчета (ReportTitleBand). Заголовок отчета будет выведен один раз в начале отчета. Бэнд Заголовок отчета (ReportTitleBand) располагается после бэнда Заголовок страницы (PageHeaderBand), перед бэндом Заголовок данных (HeaderBand). Какие-либо ограничения на количество размещенных бэндов, Заголовок отчета (ReportTitleBand), в генераторе отчетов отсутствуют.

Итог отчета (ReportSummaryBand)

Печатается один раз в конце отчета. Используется для вывода итогов отчета.. Каких-либо ограничений на количество размещаемых бэндов Итог отчета (ReportSummaryBand) на странице шаблона нет. Если в шаблоне отчета более одной страницы, то бэнд Итог отчета (ReportSummaryBand) может располагаться на каждой странице шаблона отчета. При этом выводится он будет после каждой построенной шаблонной страницы.

Заголовок страницы (PageHeaderBand

Печатается сверху на каждой странице. Эта секция используется для вывода заголовка страницы. Секция Заголовок страницы выводится в самом вверху страницы, один раз на каждой странице экземпляра отчета. Секция используется для вывода номеров страниц, даты построения отчета и т.д.- любую информацию, которую нужно отображать на каждой странице. Генератор отчетов не накладывает каких-либо ограничений на количество секций Заголовок страницы. На одной странице можно разместить два, три, десять заголовков.

Итог страницы

Печатается внизу на каждой странице. Для вывода информации внизу каждой страницы экземпляра отчета используется секция Итог страницы. Секция Итог страницы выводится в самом низу страницы, один раз на каждой странице отчета. Генератор отчетов не накладывает каких-либо ограничений на количество секций Итог страницы. Эта секция используется для вывода номеров страниц, итогов по странице и т.д.

Заголовок группы

Печатается в начале группы. Секция Заголовок группы является основной секцией для построения отчетов с группировкой. Без этой секции выполнить группировку невозможно. На заголовке группы размещаются компоненты для отображения информации по группе. К примеру, это может быть наименование группы, дата, обозначение условия группировки и т.д. Секция Заголовок группы выводится один раз в начале каждой группы. Для создания группировки необходимо указать условие. Условие группировки задается в свойстве Условия этой секции или при помощи редактора секции Заголовок группы.

Важно! Секция Заголовок данных всегда выводится выше секции Заголовок группы, в независимости от того, как эти секции расположены на странице в дизайнере.

В момент построения отчета, генератор отчетов связывает заголовок группы и определенную секцию Данные. Секция Заголовок группы размещается на странице выше секции Данные, который выводит строки с данными. Секция Заголовок группы всегда относится к какой-то конкретной секции Данные. Обычно этой секцией является первая секция Данные, которая находится ниже секции Заголовок группы. Для построения отчета с группировкой необходима секция Данные.

Секция Данные необходима, потому что строки с данными выводятся при помощи этой секции и именно на основе этих строк с данными строится группировка. Также у секции Данные задается сортировка строк, которая влияет на порядок построения группировки. Смотрите также Отчеты с группировкой

Итог группы

Печатается в конце группы. Секция Итог группы используется для вывода различной информации по группе. К примеру, для того чтобы вывести количество строк в группе, достаточно разместить на секции Итог группы, текстовый компонент. В текстовом компоненте указать выражение: {Count()}. Эта секция размещается ниже секции Данные. Причем, имеется ввиду именно та секция Данные, с которой связана секция Итог группы. Каждая секция Итог группы, относится к какой то определенной секции Заголовок группы. Без секции Заголовок группы, секция Итог группы выводится не будет. Смотрите также Отчеты с группировкой

Заголовок колонки

Печатается перед колонкой. Секция Заголовок колонки выводится  один раз, но компоненты, расположенные на ней, будут повторно выведены над каждой колонкой. Причем секция Заголовок колонки используется только для колонок, расположенных на секции Данные. Смотрите также Отчеты с колонками

Итог колонки

Секция выводится один раз под каждой колонкой. Все компоненты, расположенные на этой секции, будут также выведены под каждой колонкой. Смотрите также Отчеты с колонками

Заголовок данных (HeaderBand)

Печатается перед данными. Для вывода наименований данных и другой информации перед данными используется специальная секция Заголовок данных. Она размещается на странице перед секцией Данные. При построении отчетов для одной секции Данные, можно создавать более одной секции Заголовок данных. К примеру, одна секция Заголовок данных может выводиться только в начале данных. А вторая и в начале данных и повторно на других страницах отчета. Секции Заголовок данных выводятся в том порядке, в каком они размещены на странице.

Итог данных

Печатается после данных.  Эта секция размещается после секции Данные. По умолчанию, секция Итог печатается один раз, после того как будут напечатаны все данные.  На секцию итог можно например, вынести один текстовый компонент, который будет выводить количество выведенных на печать строк.

Данные

Печатается столько раз, сколько записей в источнике данных. На основании данных полученных из источника данных формируется таблица отчета.  Каждой секции Данные указывается источник данных (например источник Архив MasterSCADA). Источник данных фактически представляет из себя таблицу. В каждом источнике данных есть поля данных. Разместив на секции данных текстовые компоненты со ссылками на эти поля, можно вывести на печать таблицу. Один источник данных может указывать на неизвестное заранее количество строк с данными. Секция Данные выводится столько раз, сколько строк в указанном источнике данных. К примеру, если в источнике данных есть 100 строк, то секция Данные будет выведена на печать ровно 100 раз. Если при выводе на печать заканчивается место на странице, то будет сформирована новая страница и печать будет продолжена.

Иногда необходимо напечатать секцию Данные определенное количество раз, без указания ей источника данных. Для этого используется свойство Количество данных. По умолчанию, это свойство равно 0. Но если, например, установить его в 4, то секция Данные будет напечатана ровно 4 раза. Это можно использовать, например, для печати пустых граф. Стоит помнить, что в случае использования секции Данные как виртуальной, источник данных нужно не указывать. Указать количество элементов можно также при помощи редактора секции Данные. (Редактор секции Данные, открывается  в момент установки их на странице, либо если выполнить двойной клик по элементу.)

Подчиненный

Печатается один раз сразу за бэндом, после которого он расположен

Дерево

Бэнд выводится столько раз, сколько строк в источнике данных, который с ним связан. Данные выводятся в виде  дерева. Смотрите также Древовидный отчет

Пустые данные

Бэнд используется для заполнения пустого места в нижней части таблицы

Водяной знак

Бэнд используется для вывода водяного знака

Иконка

Название

Описание

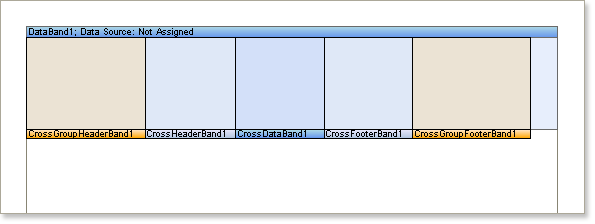

Кросс-заголовок группы

Печатается в начале группы

Кросс-итог группы

Печатается в конце группы

Кросс-заголовок данных

Печатается перед данными

Кросс-итог данных

Печатается после данных

Кросс-данные

Печатается столько раз, сколько записей в источнике данных
