Способ обработки Интеграл предназначен для вычисления площади фигуры ограниченной графиком из значений архива. Данный способ обработки применяется для вычисления суммарного расхода, по его действующему значению (например, вычисление расхода газа за час по действующему значению расхода).
При выборе данного способа обработки необходимо указать следующие настройки:
Настройка |
Описание |
Параметр обработки |
Если в данном поле указано значение отличное от нуля, то результат вычисления интеграла делится на это значение. Данная настройка предназначена для привидения значения к реальным единицам. Например, если расходомер возвращает значения расхода в м3/ч, то нужно указать в данном поле 3600, тогда колонка будет возвращать реальное значение расхода за интервал времени. |
Метод интегрирования |

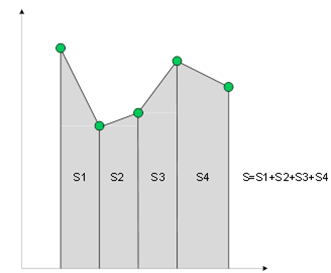

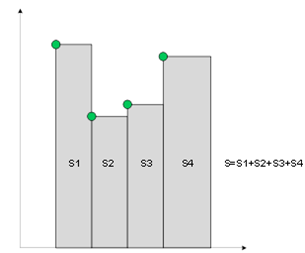

Определяет способ вычисления интеграла. Иллюстрации работы программы ниже. Доступно два варианта: •Метод левых прямоугольников – в этом случае интеграл считается как сумма прямоугольников, образованных точками значений в архиве.: •Метод трапеций – в этом случае, между точками в архиве проводится линия. Интеграл считается как сумма образовавшихся трапеци
|
