Категория Трубопровод изометрический палитры редактора HMI содержит элементы для создания изображения трубопровода

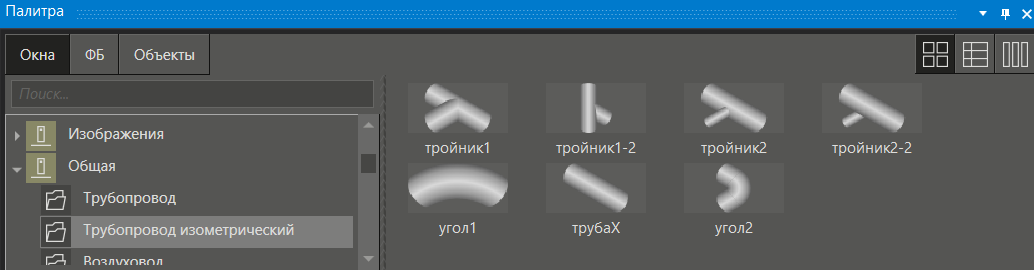

В палитре редактора HMI эта категория имеет вид:
После добавления элемента из палитры могут быть установлены входящие/исходящие связи между свойствами элементов и параметрами проекта.

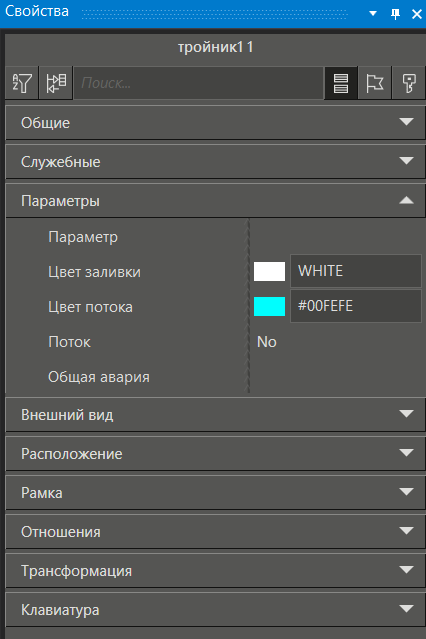

Панель свойств изометрического трубопровода выглядит следующим образом:
Основные свойства трубопровода изометрического
Название параметра |
Описание |
Поток |
Отвечает за индикатор потока вещества в трубопроводе. •No - цвет фона когда нет. •Yes - цвет фона когда да. |
Общая авария |
Отвечает за индикатор состояния аварии, появляется мигающая рамка вокруг элемента. •Alarm - цветная рамка когда авария •Warning - цветная рамка когда предупреждение |
Остальные свойства смотрите в справке: HMI.Свойства.
