CONCAT_TOD служит для соединения отдельных значений в формат TOD, показывает сколько прошло времени с начала суток.

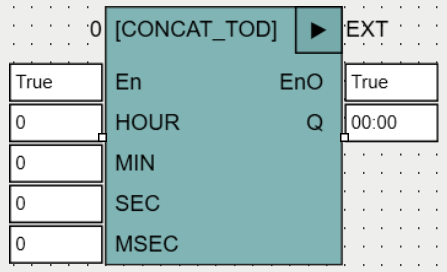

Вид функции в редакторе программ языка FBD:
Входы и выходы функции:
Название |
Тип |
Описание |
Входы |
||
HOUR |
USINT |
Часы. |
MIN |
USINT |
Минуты. |
SEC |
USINT |
Секунды. |
MSEC |
USINT |
Миллисекунды. |
Выходы |
||
Q |
TOD |
Результат. |
Важно! Если значение на любом из входов превышает общепринятый предел для данной единицы времени, функция не просто обрезает его, а корректно пересчитывает, перенося избыток в старшую единицу измерения. Функция учитывает перенос только в пределах одних суток. Например, при вводе 25 часов произойдет перенос избытка, и результатом будет 1 час.
Пример в ST
