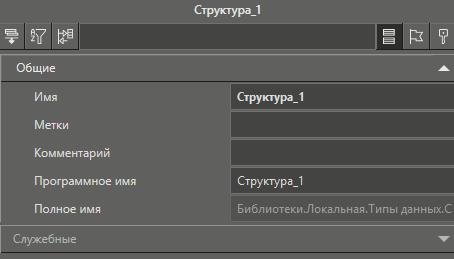

После добавления Структуры в библиотеку желательно изменить ее имя по умолчанию, в дереве либо в панели свойств:

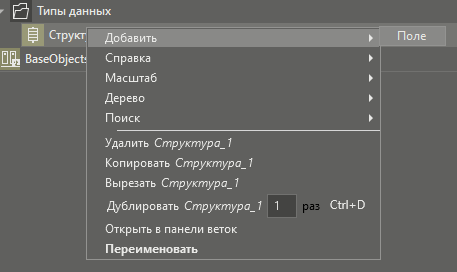

Затем, при помощи контекстного меню добавить требуемое количество Полей :

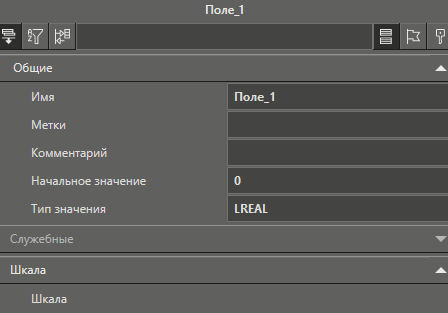

Автоматически откроется окно Настройки параметров, в котором можно установить все необходимые свойства.
Важно! Имя Поля структуры не может содержать пробелы!
В дальнейшем свойства можно будет изменить либо в панели свойств, либо повторно открыв окно Настройки параметров, и выполнив двойное нажатие на Поле структуры в дереве.
Для полей структуры может быть назначена шкала
Свойство Начальное значение для полей структуры можно установить в панели свойств параметра, который имеет данный тип в виде ({имя поля 1}:={значение поля 1}, ({имя поля 2}:={значение поля 2},.., ({имя поля n}:={значение поля n}). Пример показан на рисунке:
Важно! При компиляции проекта начальное значение каждого поля будет браться из свойства Начальное значение параметра имеющего тип данных Структура, а если его там нет, то из самого поля структуры.
Текстовый редактор для типов структур

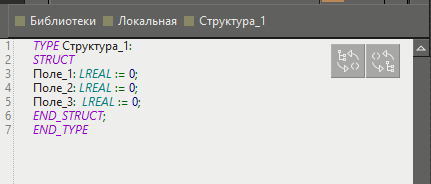

При создании структуры в библиотеке или по двойному клику на типе уже созданной структуры в библиотеке открывается текстовый редактор, в средней части программы, аналогичный вкладке Заголовок в редакторе ST.
Обьявить поля структуры можно в данном редакторе.
Перед началом редактирования рекомендуется выполнить синхронизацию редактора и дерева, чтобы в редактор добавились поля, созданные в дереве, для этого необходимо нажать кнопку:
После внесения изменений нужно нажать кнопку синхронизации дерева и редактора, чтобы в дерево папали изменения, сделанные в редакторе:

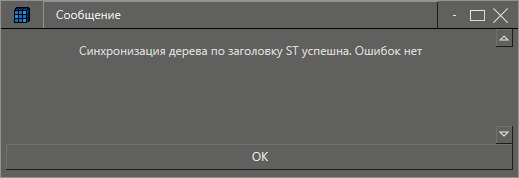

Если синтаксис верный то появится сообщение.

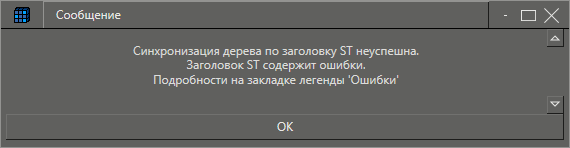

В противном случае появится сообщение об ошибке:

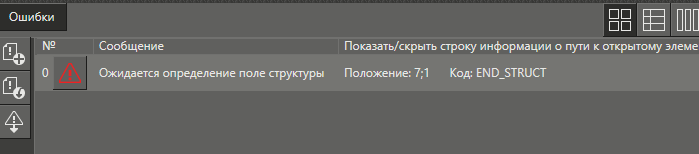

В нижней части редактора отображается вкладка Ошибки:
Смотрите также видео, необходимо подключение к интернету:
