Название

Ссылка на описание

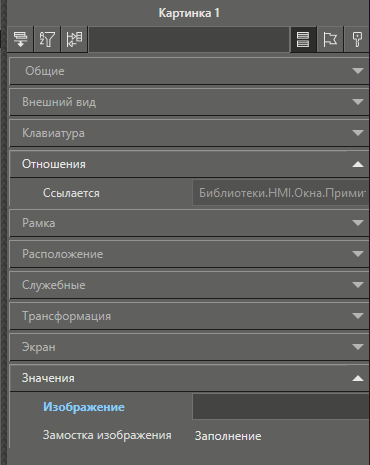

Категория Значения


Определяет изображение элемента, которое будет отображаться в клиенте визуализации. При нажатии на кнопку , которая появляется с правой стороны при наведении мыши на свойство, открывается диалоговое окно выбора медиа-ресурса. В качестве изображения элемента может быть использован произвольный графический файл.

Если требуется, чтобы в клиенте визуализации отображались разные изображения, то следует связать свойство с параметром проекта, и настроить конвертер значений, то есть выбрать необходимый тип конвертации, и выбрать для каждой опорной точки свой медиа-ресурс:

Замостка изображения

Задает тип использования изображения элемента. Используется совместно со свойством Изображение. Может принимать значения:

•Заполнение — размер изображения будет изменен по границам элемента;

•Мозаика — размер изображения будет исходным, и повторен столько раз, сколько необходимо чтобы замостить всю площадь элемента;

•Центр — размер изображения будет исходным, изображение будет центрировано;

•Нет — изображение использоваться не будет.

Категория Внешний вид

Тип тени

Добавляет тень к изображению. Может принимать значения:

•По границе:

•По контуру.
