Данный контрол предназначен для отображения значений параметров простых типов, а также констант (например, надписей, заголовков и т.п.). Чаще всего элементы Текст в окне создаются путём перетаскивания параметра в окно правой кнопкой мыши. В этом случае все необходимые связи будут установлены автоматически.
В палитре редактора HMI элемент Текст находится в категории Диалог.
Вид элемента в палитре:
Вид элемента после добавления в рабочую область редактора HMI:
При отсутствии курсора элемент отображается с рамкой которая не видна в клиенте визуализации. Эта рамка служит для обозначения границ элемента:
При двойном клике по элементу появляется курсор и открывается возможность ввода текста, который будет отображаться в клиенте визуализации. При этом изменяется значение свойства Текст. Режим редактирования активируется при нажатии клавиши F2. Вид элемента во время ввода текста:

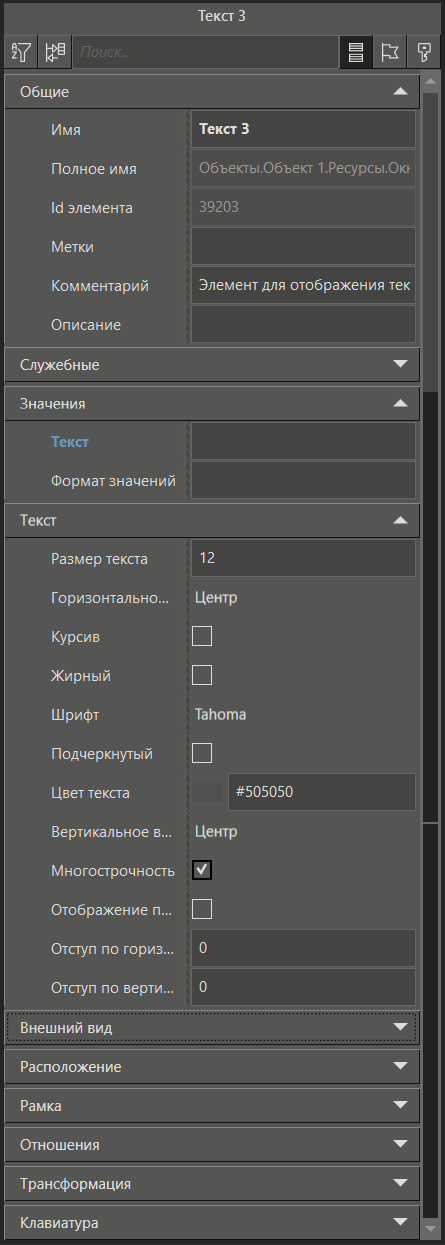

Вид панели свойств элемента:
Описание основных свойств графического элемента Текст:
Название |
Описание |
Категория Значения |
|
Текст |
В данном свойстве задаётся текст, который будет отображаться в клиенте визуализации. Допускается задавать константу. Если элемент получился в результате перетаскивания какого-либо параметра проекта в окно, либо если элемент сначала был добавлен из библиотеки, а затем параметр проекта был перетащен на свойство, то данная категория будет содержать дополнительные строки, в которых будет находиться информация о связях. |
Формат значений |
У данного элемента свойство доступно только при отображении всех свойств в панели (кнопка |
Описание других свойств элемента смотрите в разделе HMI.Свойства
Смотрите также:
