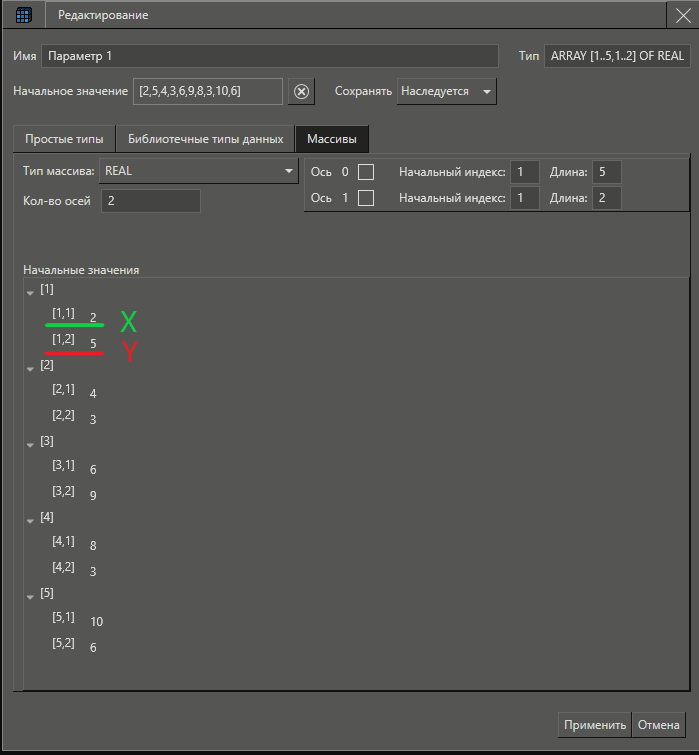

Графический элемент График XY предназначен для отображения массива типа ARRAY [*,1..2] OF [тип данных элементов]. Массив содержит два столбца данных, первый столбец отвечает за значения параметров по оси X графика, а второй по оси Y:
Длина Оси 0 - отвечает за количество точек на графике и может быть произвольной, а длина Oси 1 всегда равна 2.
В палитре редактора HMI элемент График XY находится в категории Контролы.
Вид элемента в палитре:

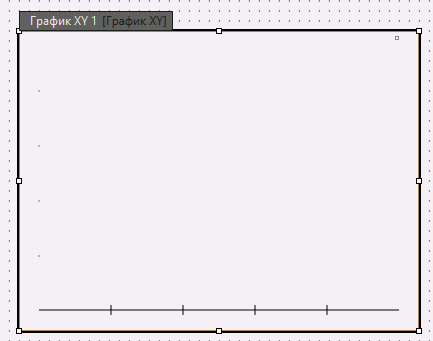

Вид элемента после добавления в рабочую область редактора HMI:
Важно! Для возможности использования элемента График XY в исполнительную систему должна входить опция MSRT4D-TRN. Данная опция включена в базовый функционал лицензий Standard, Professional, Enterprise.
Для того чтобы добавить параметр с типом данных массив на График XY, необходимо перетащить параметр из дерева в поле графика. При этом внешний вид элемента изменится: в верхнем левом углу элемента появится минилегенда, одновременно с этим в панели свойств добавится группа свойств, относящаяся к добавленному перу.
Если параметр, связанный с пером, будет удален, или в контекстном меню параметра будет разорвана связь между параметром и пером, то перо останется в графике, и все настройки, например, цвет, тип линии сохранятся. Для того чтобы удалить созданное перо, следует воспользоваться панелью свойств графика.

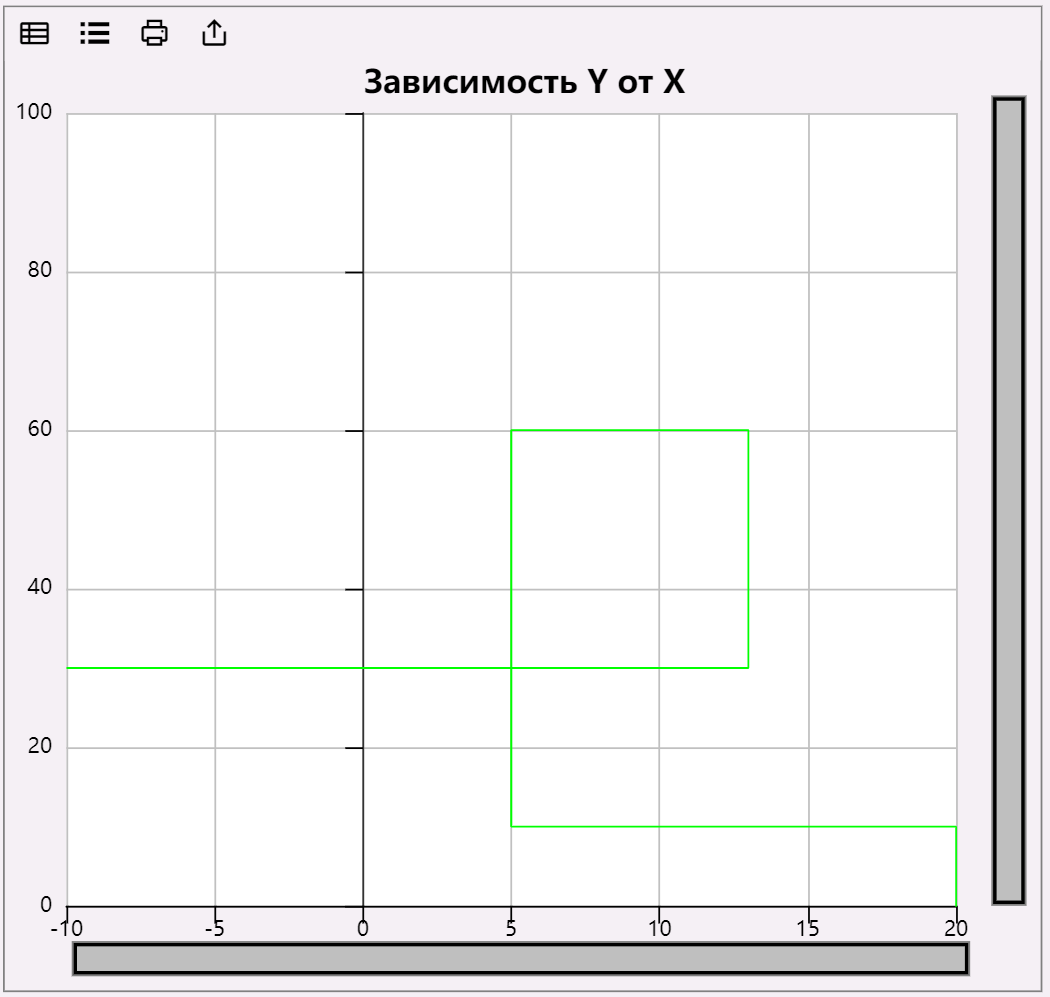

Вид графика в клиенте визуализации:
График в клиенте визуализации имеет следующие элементы:
•Панель инструментов графика.
•Поле графика - место, где отображается линия графика. Поле графика может содержать сетку.
•Ось Х - ось значений, на которой отображаются значения первого столбца массива.
•Ось Y - ось значений. Если в график добавлено несколько параметров, то отображается несколько осей У.
•Курсор - вертикальная черта, появляющаяся при нажатии левой кнопкой мыши на поле графика, рядом с которой отображается значение X, соответствующее пересечению этой чертой оси X.
•Минилегенда - список имен перьев, их обозначений и текущих значений, находящийся в верхней части графика. Отображается только при соответствующей настройке в панели свойств.
•Вертикальный/горизонтальный ползунок интервала - инструменты для изменения отображаемого интервала. Находятся справа от поля графика и под ним.
Внешний вид графика может быть изменен при помощи панели свойств. Любое свойство может быть задинамизировано, и таким способом разработчик проекта может создать те элементы управления графиком, которые необходимы пользователю.
Настройки внешнего вида будут применены в клиенте визуализации в режиме исполнения. Для того чтобы оценить изменения, не загружая конфигурацию в узел, можно воспользоваться кнопкой Просмотр панели инструментов.
На панели инструментов графика присутствуют следующие элементы управления: Таблица, Минилегенда, Экспорт (в формате CSV со структурой: [Перо N];[xN];[yN]), Печать, Экспорт графика (в формате скриншота).
Порядок работы с элементами управления графика, такой же как и с элементами управления тренда.
