MasterSCADA 4D RT может получать/отправлять данные от устройств и других приложений по протоколу IEC 60870-5-104 (МЭК 60870-5-104). Это платформонезависимый протокол, который может использоваться в исполнительных системах, предназначенных для различных операционных систем. Протокол входит в исполнительную систему по умолчанию.
Важно! По умолчанию драйвер протокола входит в базовый функционал лицензий Professional и Enterprise. Также протокол можно включить в функционал лицензий Lite и Standard. Стоимость и условия лицензирования необходимо уточнять по электронной почте sales@masterscada.ru.

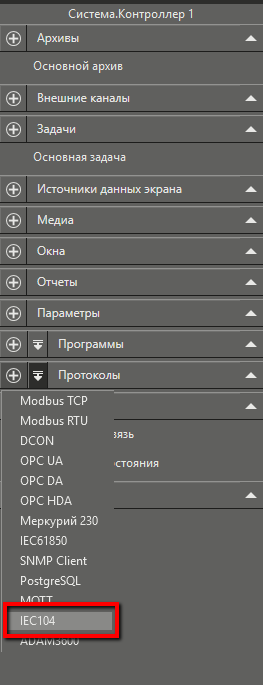

Если необходимо получать данные по протоколу IEC 60870-5-104, то в узел, при помощи контекстного меню, добавляется протокол IEC104:
В результате получим:
Параметры протокола:
Название |
Назначение |
Текущий канал |
Текущий номер резервного канала: •0 - основной канал; •1 - первый резервный канал; •2 - второй резервный канал. |
Установить канал |
Позволяет установить номер резервного канала. При значение -1 Исполнительная система отслеживает состояние связи с основным каналом, и если связь пропадает происходит автоматическое переключение на резервный канал 1, в случае отказа резервного канала 1 - переключение на канал 2 и т.д по кругу. |
Отказ |
Формируется отказ протокола, если исполнительная система не имеет связи с опрашиваемым устройством. |
Ошибка |
Принимает значение TRUE, в случае ошибки. |
Затем необходимо настроить панель свойств.

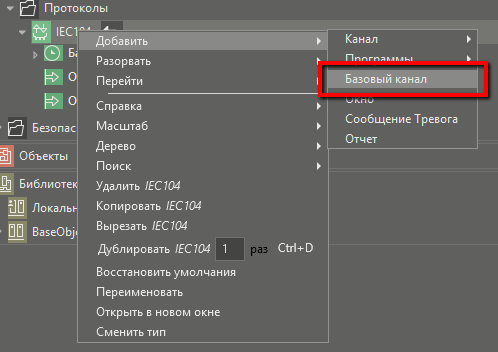

При помощи контекстного меню протокола можно добавить каналы вручную, например, универсальный Базовый канал или типовые каналы из библиотеки BaseObjects\Каналы (AI, DI, AO, DO, DO_CON, AO_CON и др.):
Также каналы можно добавить через диалог импорта.
Затем настраивается панель свойств канала. В настройках канала можно задать прямую и обратную передачу данных.
