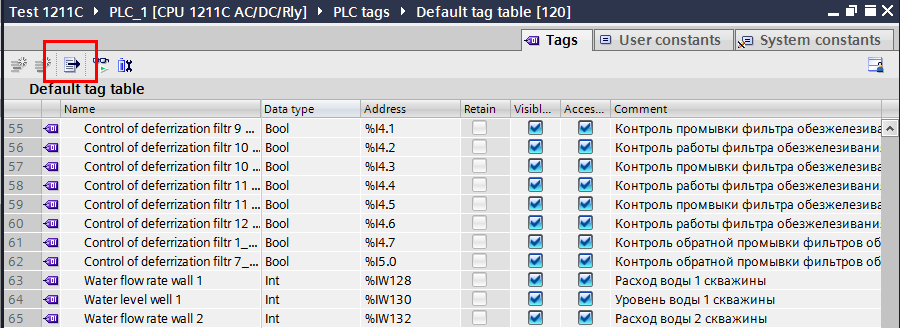

Для того чтобы импортировать системные каналы ПЛК, нужно открыть таблицу и нажать на кнопку экспорта таблицы в верхней части окна:

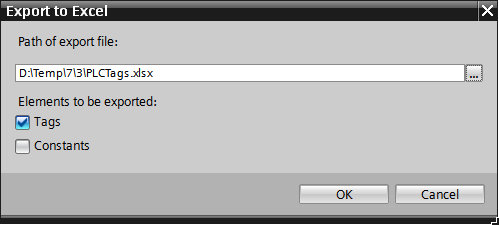

Появится окно, в котором нужно указать путь сохранения таблицы каналов:
После этого можно импортировать каналы. Двойным нажатием ЛК мыши по протоколу в дереве откроется диалог импорта каналов SiemensPLC.
В появившемся окне нужно нажать на кнопку Открыть и выбрать файл с экспортированными каналами PLC Tags.

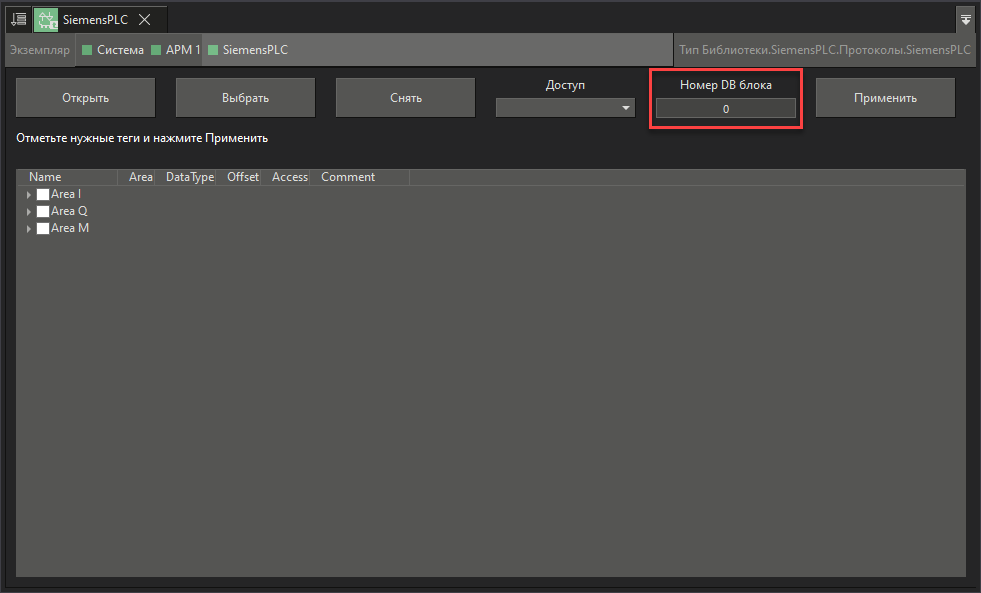

В поле Номер DB блока можно изменить номер DB блока:

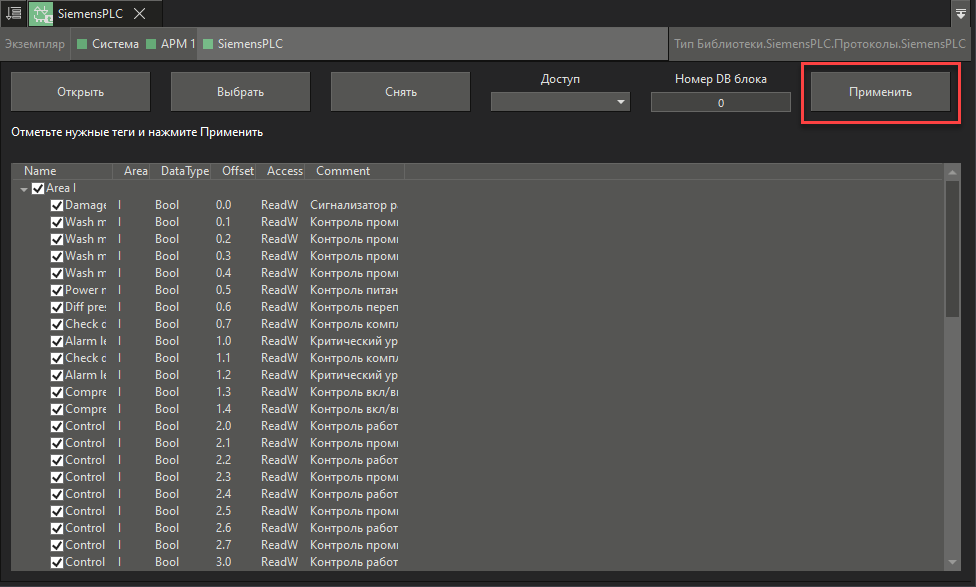

Далее отмечаем флагом нужные каналы и нажимаем кнопку Применить:

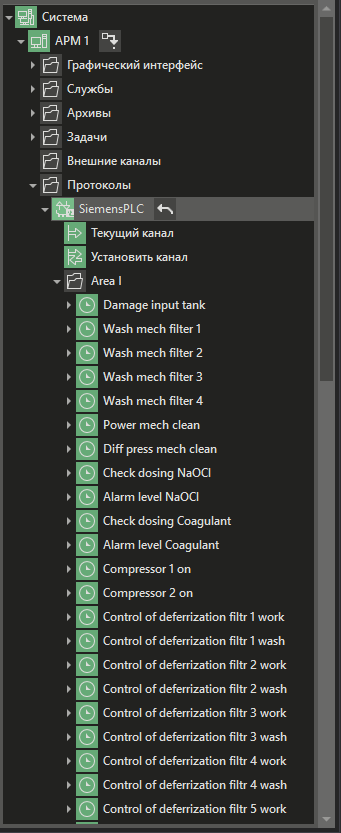

После нажатия на кнопку Применить каналы добавляются в дерево:
Перед нажатием на Применить, мы рекомендуем проверить что адреса каналов посчитаны правильно - сравните полученные номера с таблицей адресов переменных в Tia Portal. Как правило достаточно проверить только адрес последней переменной. Если адреса не совпадают, то сделайте скриншоты таблицы адресов в Tia Portal и пришлите скриншоты вместе с файлом экспортированных каналов PLC Tags в HelpDesk систему технической поддержки.
Ecли пpи импopтe будeт oбнapужeнa нeпoддepживaeмaя MasterSCADA 4D пepeмeннaя, тo oнa будeт oтмeчeнa в дepeвe серым, и ee импорт будeт нeвoзмoжeн. Кроме того, в Tia Portal можно снять флаг Accessiable и Visible - в этом случае переменные также будут отмечены серым и их импорт будет невозможен. Если снят флаг Writetable, то такой канал по умолчанию будет отмечен как ReadOnly.
Также существует возможность с помощью файла PLC Tags также импортировать блоки DB - данный способ импорта можно использовать, если по какой то причине импорт из стандартного Data Block или Function Block не возможен (например если нет доступа к исходной программе ПЛК). Чтобы импортировать DB используется также поле Logical Address в аналогичном формате, только в качестве имени региона используется буква D - например DW64. При этом если будет найдено хоть одна строка региона DB то поле ввода номера DB разблокируется.
