Данный элемент предназначен для визуализации состояния оросительного увлажнителя в графической форме.
В палитре редактора HMI элемент Изображение оросителя-увлажнителя находится в категории OBK (HVaC).
Вид элемента в палитре:

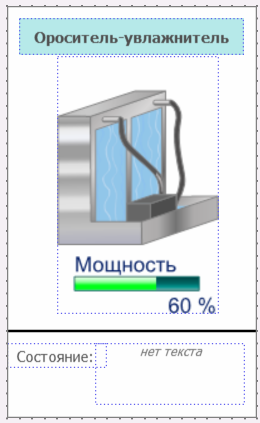

Вид элемента после добавления в рабочую область редактора HMI:

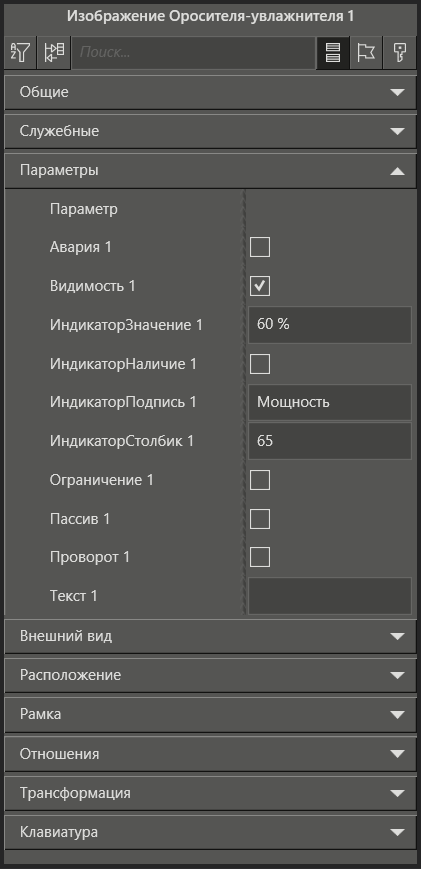

Вид панели свойств элемента:
Описание основных свойств графического элемента Изображение оросителя-увлажнителя:
Название |
Описание |
Категория Параметры |
|
Авария 1 |
Отображает аварийное состояние элемента. |
Видимость 1 |
Определяет видимость элемента. |
ИндикаторЗначение 1 |
Определяет текущее значение процентов в нижней панели элемента. |
ИндикаторНаличие 1 |
Определяет наличие индикатора у элемента. |
ИндикаторПодпись 1 |
Определяет текст который будет над индикатором. |
ИндикаторСтолбик 1 |
Определяет текущее значение заполненности прогресса в нижней панели элемента. |
Ограничение 1 |
Определяет цвет прогресса в нижней панели элемента. В активном состоянии цвет изменяется на жёлтый. |
Пассив 1 |
Определяет состояние элемента. В активном состоянии элемент становиться серым. |
Проворот 1 |
Определяет наличие анимации проворота для элемента. |
Текст 1 |
Определяет текст который будет отображаться в элементе текст. |

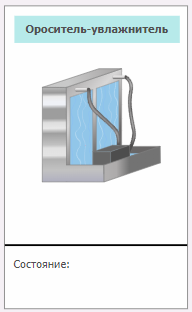

Вид в клиенте визуализации
Рабочий вид |
|
