Круговой прогрессбар с текстом

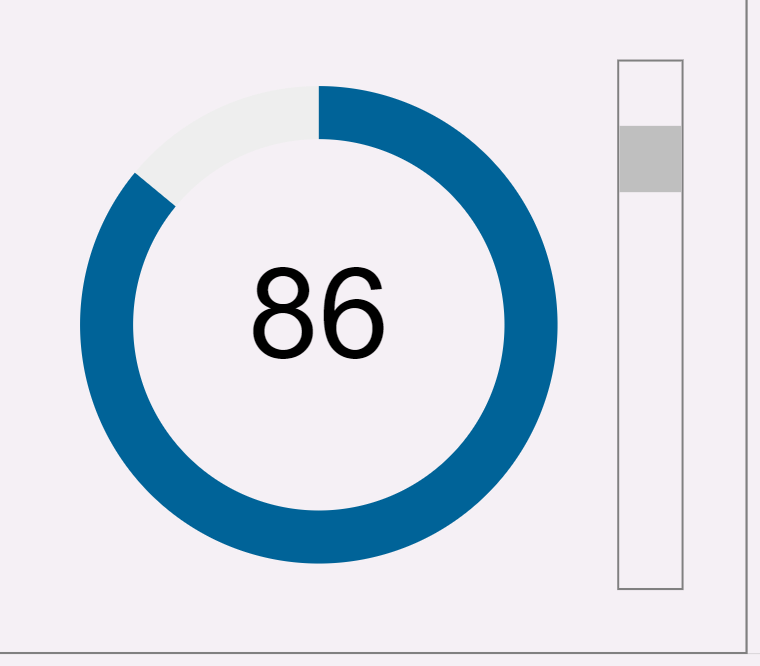

Сценарий: Изменять заполнение кругового прогрессбара и значение текста.

svg_scenarii_krug_progressbar_main

Ссылка на ресурсы документации: https://disk.yandex.ru/d/YPWO-A0L2QglrQ

1.Создадим SVG. Пример из графического редактора Figma:

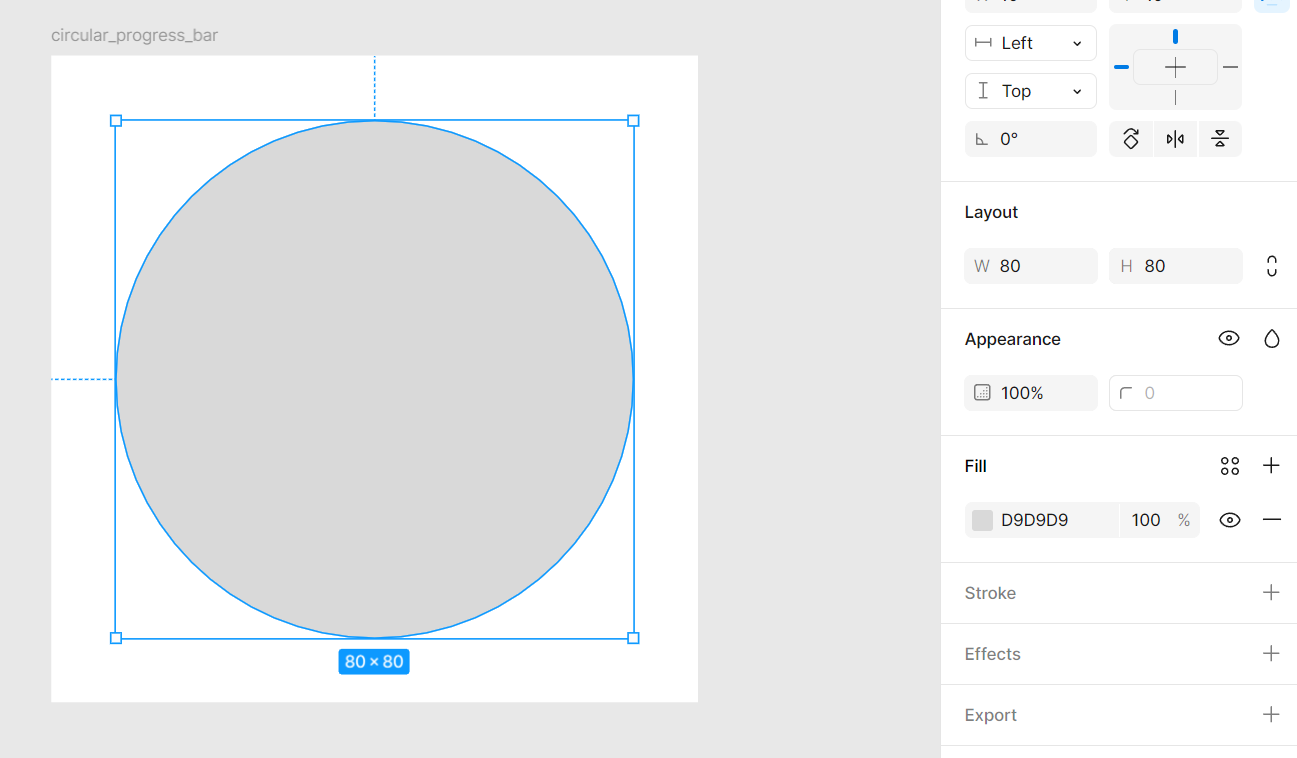

a.Создадим Frame с размерами 100x100 и добавим окружность 80x80px:

svg_scenarii_krug_progressbar_1

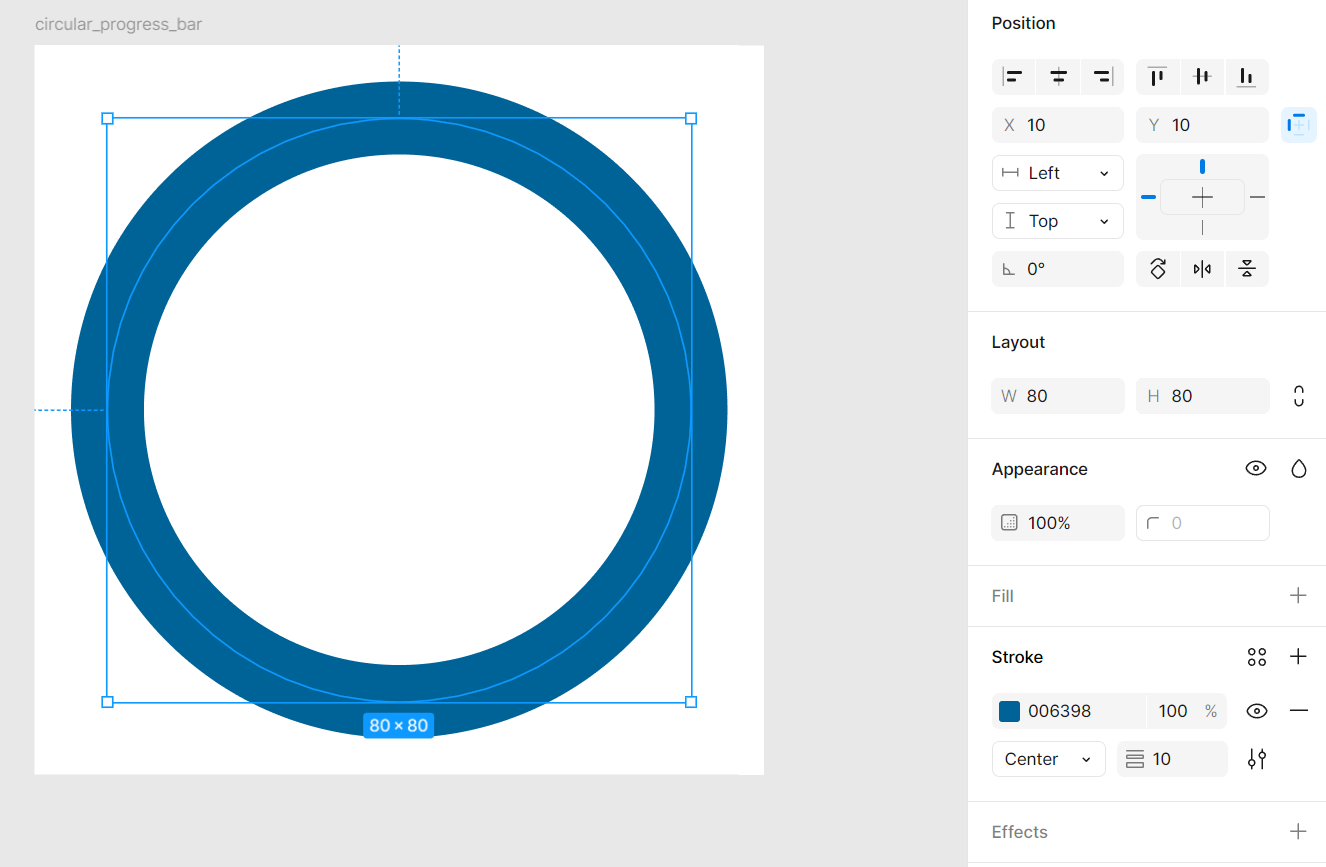

b.Уберем заливку, добавим обводку от центра на 10 и выставим цвет обводки #006398:

svg_scenarii_krug_progressbar_2

Почему обводка по центру?

Это связано с тем, что обводка SVG всегда рисуется от центра контура, то есть половина обводки находится внутри, а другая половина снаружи. Если выставить внутреннюю обводку, то графические редакторы изменят другие параметры SVG (например радиус), "Обводка по центру" позволяет максимально приблизить круг из графического редактора в SVG без преобразований параметров.

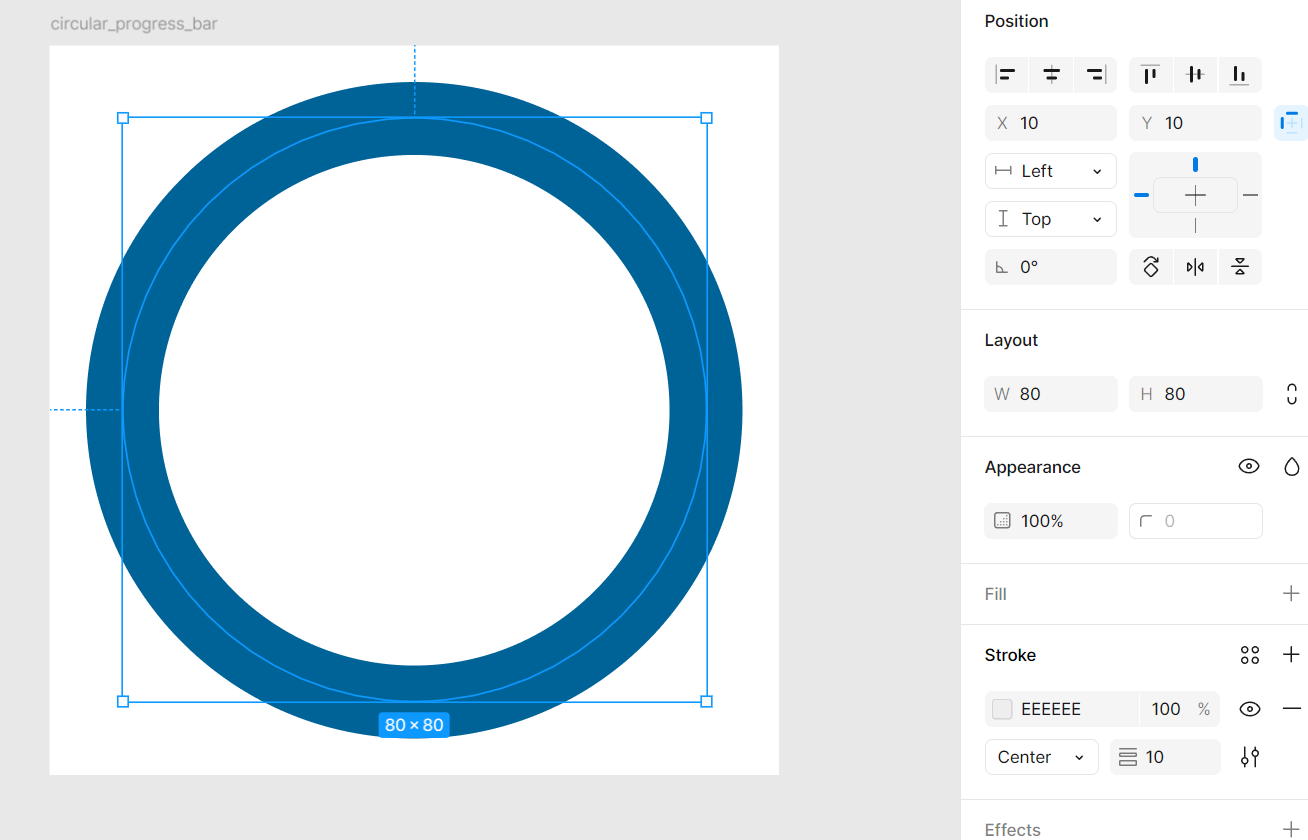

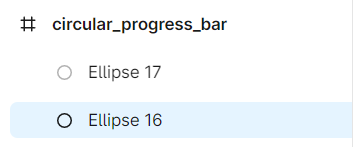

c.Продублируем обводку и изменим ее цвет на светло-серый #EEEEEE. Вторая обводка будет выступать в качестве фона для синей:

svg_scenarii_krug_progressbar_3

svg_scenarii_krug_progressbar_4

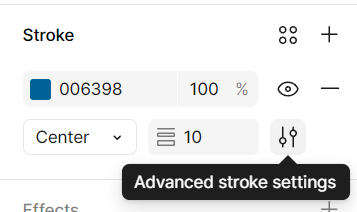

d.Вновь выберем синюю обводку и применим ей расширенные настройки обводки (в Figma данный раздел называется Advanced stroke settings):

svg_scenarii_krug_progressbar_5

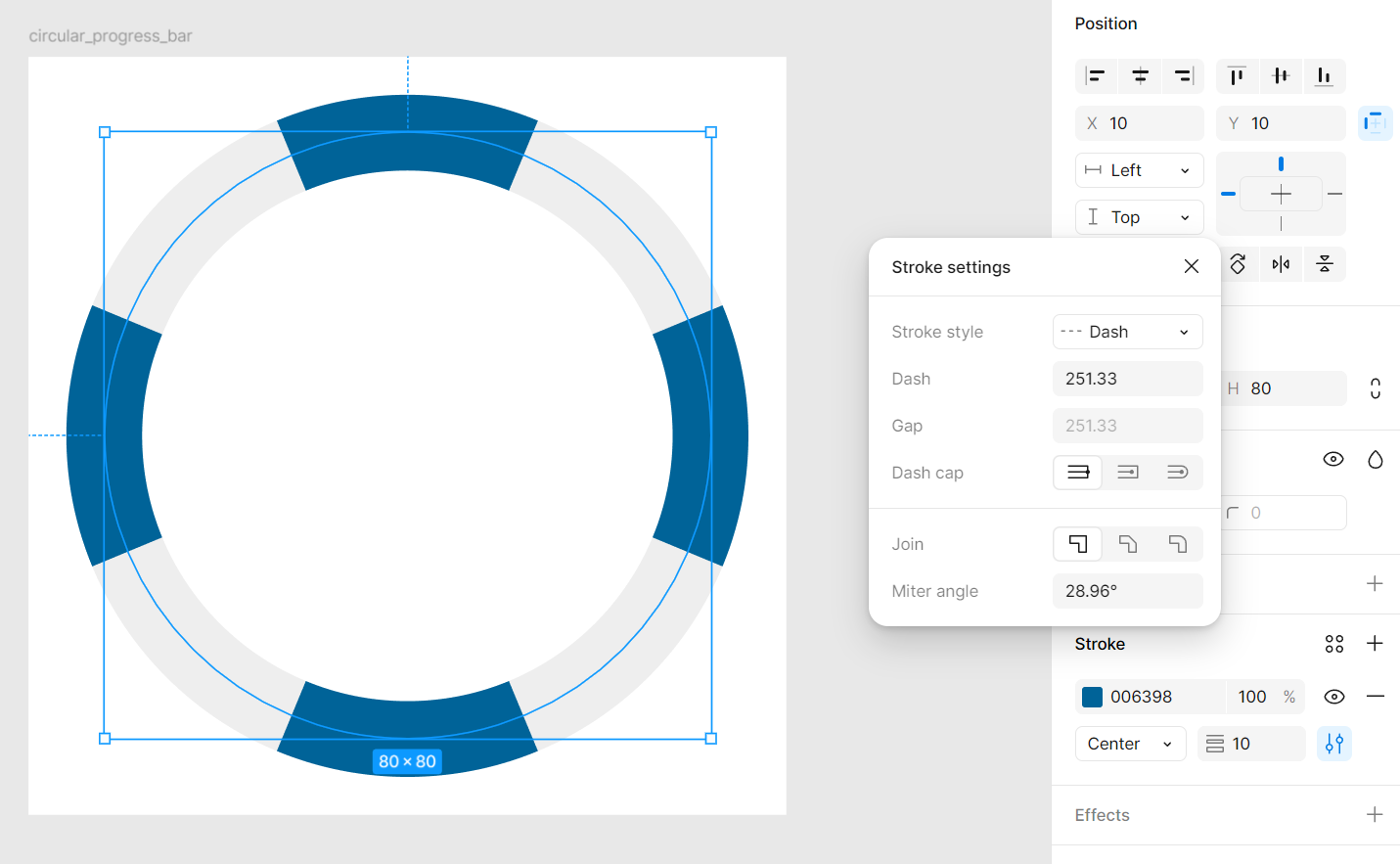

e.В небольшом окне нужно выбрать Dash вместо Stroke и в поле Dash ввести значение 251,327:

svg_scenarii_krug_progressbar_6

Важно! После применения Figma округлила 251,327 до 251,33, значение нужно обязательно изменить в SVG коде после экспорта.

Почему именно 251,327?

I.251,327 - это длина окружности круга;

II.Длина окружности вычисляется по следующей формуле: Длина окружности = π умножить на диаметр круга;

III.В данном примере:

•π = 3,14159;

•Диаметр круга = 80.

IV.Если подставить значения в формулу, получится: 3,14159 x 80 = 251,3272;

V.Полученное число необходимо округлить до тысячных: 251,327;

Примечание: Последнее число всегда округляется в большую сторону, например, если у вас 125,6636, то нужно записать это так: 125,664.

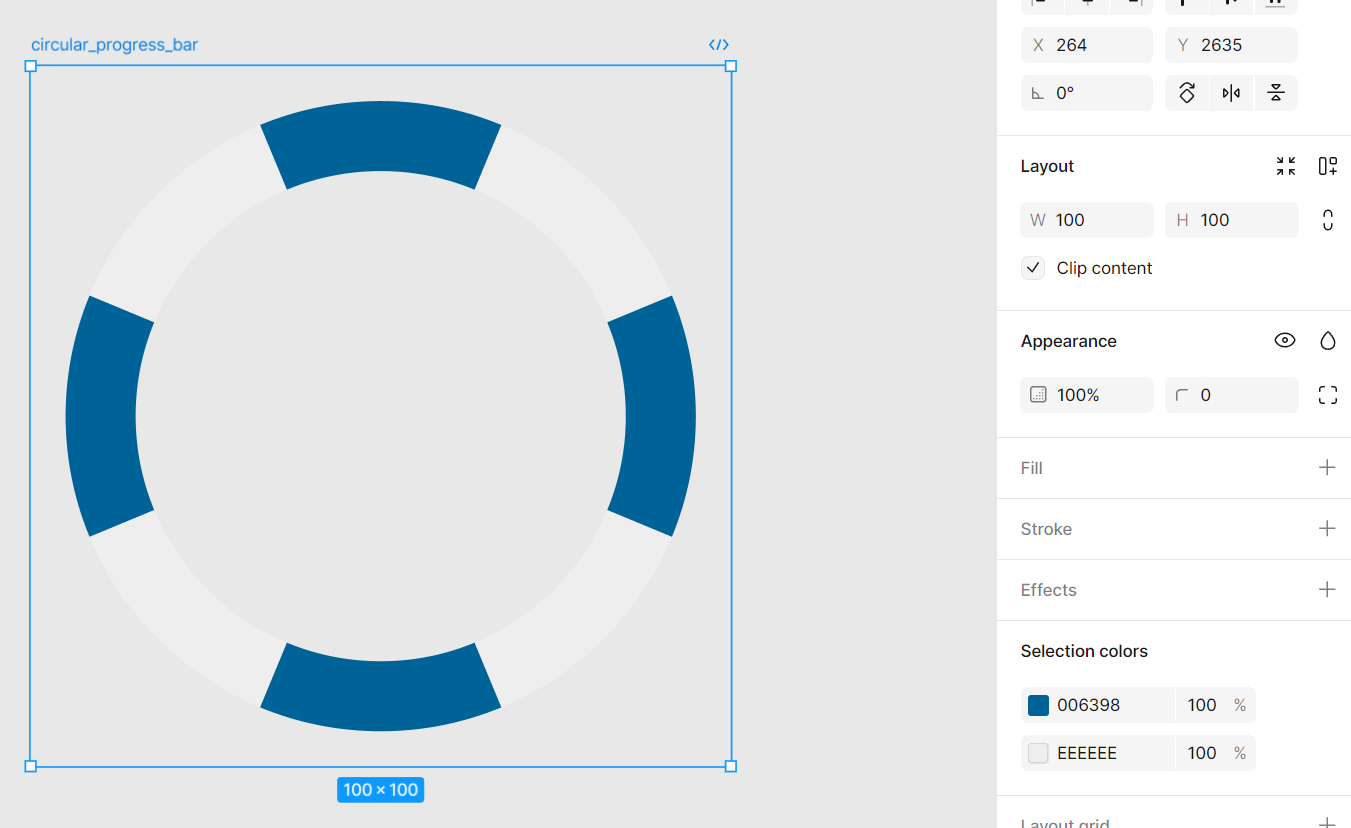

f.Уберем белый фон и экспортируем SVG:

svg_scenarii_krug_progressbar_7

2.Текущий код SVG circular_progress_bar.svg:

hmtoggle_plus1circular_progress_bar.svg

<svg width="100" height="100" viewBox="0 0 100 100" fill="none" xmlns="http://www.w3.org/2000/svg">

<circle cx="50" cy="50" r="40" stroke="#EEEEEE" stroke-width="10"/>

<circle cx="50" cy="50" r="40" stroke="#006398" stroke-width="10" stroke-dasharray="251.33 251.33"/>

</svg>

Немного отформатируем код для синего circle, чтобы удобнее было видеть все атрибуты:

hmtoggle_plus1circular_progress_bar.svg

<svg width="100" height="100" viewBox="0 0 100 100" fill="none" xmlns="http://www.w3.org/2000/svg">

<circle cx="50" cy="50" r="40" stroke="#EEEEEE" stroke-width="10"/>

<circle

  cx="50"

  cy="50"

  r="40"

  stroke="#006398"

  stroke-width="10"

  stroke-dasharray="251.33 251.33"

/>

</svg>

3.Добавим текст с помощью тега <text> и разместим его по центру (x="50" и y="50").

Также пропишем id для текста, чтобы его динамизировать: id="progress_text".

Значение текста: 100.

hmtoggle_plus1circular_progress_bar.svg

<svg width="100" height="100" viewBox="0 0 100 100" fill="none" xmlns="http://www.w3.org/2000/svg">

<circle cx="50" cy="50" r="40" stroke="#EEEEEE" stroke-width="10"/>

<circle

  cx="50"

  cy="50"

  r="40"

  stroke="#006398"

  stroke-width="10"

  stroke-dasharray="251.33 251.33"

/>

<text id="progress_text" x="50" y="50">100</text>

</svg>

Добавим стили для текста с помощью тега <style> с экранированием:

•Шрифт (font-family): Arial;

•Размер шрифта (font-size): 24;

•Выравнивание по горизонтали (text-anchor): По центру;

•Выравнивание по вертикали (dominant-baseline): По центру;

•Цвет текста: #000000.

hmtoggle_plus1circular_progress_bar.svg

<svg width="100" height="100" viewBox="0 0 100 100" fill="none" xmlns="http://www.w3.org/2000/svg">

<style type="text/css"><![CDATA[

  #progress_text{

    font-family: Arial;

    font-size: 24px;

    text-anchor: middle;

    dominant-baseline: middle;

    fill: #000000;

  }

]]>

</style>

<circle cx="50" cy="50" r="40" stroke="#EEEEEE" stroke-width="10"/>

<circle

  cx="50"

  cy="50"

  r="40"

  stroke="#006398"

  stroke-width="10"

  stroke-dasharray="251.33 251.33"

/>

<text id="progress_text" x="50" y="50">100</text>

</svg>

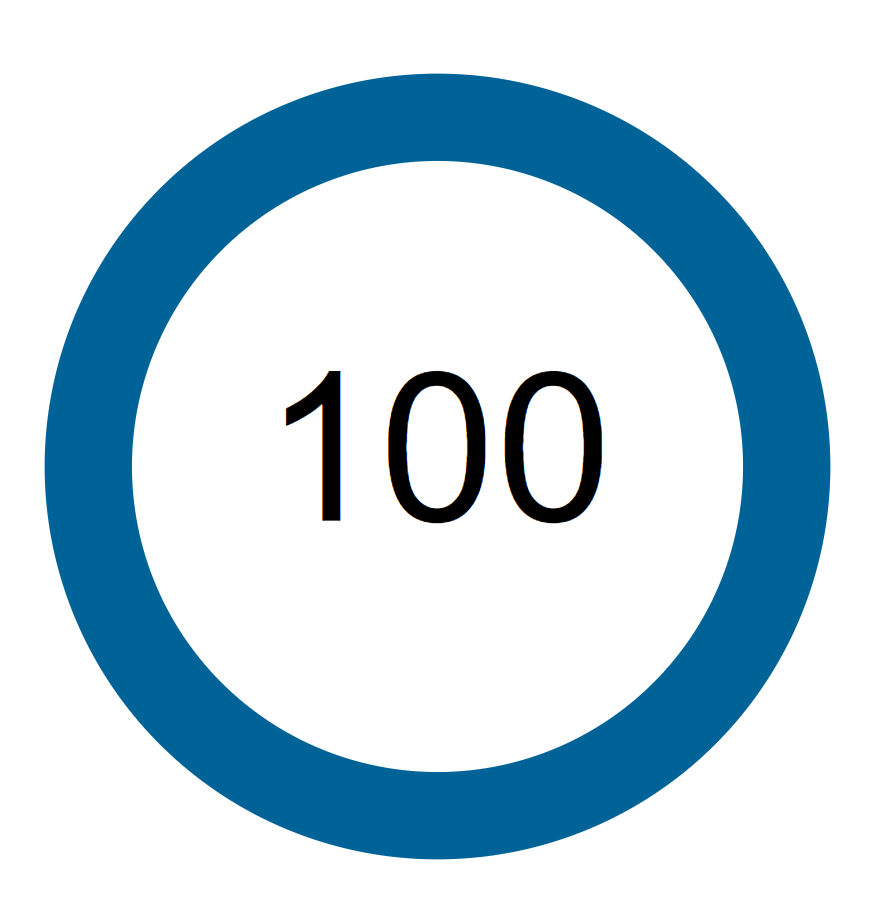

Получаем промежуточный результат:

svg_scenarii_krug_progressbar_8

4.Перейдем к синему <circle>:

•Добавим ему id (id="color_progress");

•В атрибуте stroke-dasharray меняем значения с 251.33 на 251.327;

•Добавляем новый атрибут: stroke-dashoffset со значением "251.327".

hmtoggle_plus1circular_progress_bar.svg

<svg width="100" height="100" viewBox="0 0 100 100" fill="none" xmlns="http://www.w3.org/2000/svg">

<style type="text/css"><![CDATA[

  #progress_text{

    font-family: Arial;

    font-size: 24px;

    text-anchor: middle;

    dominant-baseline: middle;

    fill: #000000;

  }

]]>

</style>

<circle cx="50" cy="50" r="40" stroke="#EEEEEE" stroke-width="10"/>

<circle

  id="color_progress"

  cx="50"

  cy="50"

  r="40"

  stroke="#006398"

  stroke-width="10"

  stroke-dasharray="251.327 251.327"

  stroke-dashoffset="251.327"

/>

<text id="progress_text" x="50" y="50">100</text>

</svg>

Как работают вместе stroke-dasharray и stroke-dashoffset?

•stroke-dasharray - первое значение данного атрибута делает обводку пунктирной, а второе значение обозначает промежутки между пунктирами. Но из-за числа 251.327 вся пунктирная обводка равна длине окружности круга. Из-за этого возникает эффект, будто пунктиров не видно.

•stroke-dashoffset - данный атрибут сдвигает начало пунктирного stroke-dasharray вдоль круга. При регулировании данного атрибута можно добиться эффекта кругового прогрессбара.

0 - полное заполнение круга, а 251.327 - пустое заполнение. Момент с инверсией обязательно нужно учитывать при создании конвертации связи.

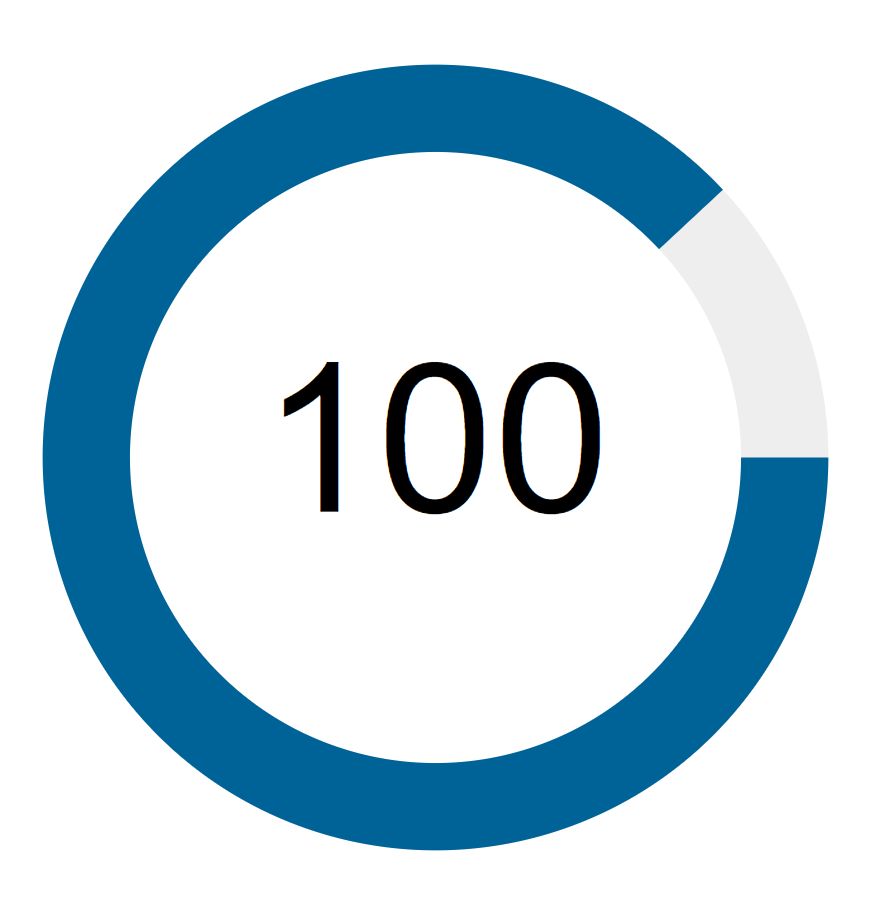

5.Проведем отладку SVG. Изменим атрибут stroke-dashoffset на 30 и получим:

hmtoggle_plus1circular_progress_bar.svg

<svg width="100" height="100" viewBox="0 0 100 100" fill="none" xmlns="http://www.w3.org/2000/svg">

<style type="text/css"><![CDATA[

  #progress_text{

    font-family: Arial;

    font-size: 24px;

    text-anchor: middle;

    dominant-baseline: middle;

    fill: #000000;

  }

]]>

</style>

<circle cx="50" cy="50" r="40" stroke="#EEEEEE" stroke-width="10"/>

<circle

  id="color_progress"

  cx="50"

  cy="50"

  r="40"

  stroke="#006398"

  stroke-width="10"

  stroke-dasharray="251.327 251.327"

  stroke-dashoffset="30"

/>

<text id="progress_text" x="50" y="50">100</text>

</svg>

svg_scenarii_krug_progressbar_9

6.Немного развернем синий circle, чтобы он заканчивался сверху, а не справа, как сейчас.

a.Для этого добавим в circle новый атрибут, который будет отвечать за поворот: "transform="rotate(-90)"":

hmtoggle_plus1        circular_progress_bar.svg

<svg width="100" height="100" viewBox="0 0 100 100" fill="none" xmlns="http://www.w3.org/2000/svg">

<style type="text/css"><![CDATA[

  #progress_text{

    font-family: Arial;

    font-size: 24px;

    text-anchor: middle;

    dominant-baseline: middle;

    fill: #000000;

  }

]]>

</style>

<circle cx="50" cy="50" r="40" stroke="#EEEEEE" stroke-width="10"/>

<circle

  id="color_progress"

  cx="50"

  cy="50"

  r="40"

  stroke="#006398"

  stroke-width="10"

  transform="rotate(-90)"

  stroke-dasharray="251.327 251.327"

  stroke-dashoffset="30"

/>

<text id="progress_text" x="50" y="50">100</text>

</svg>

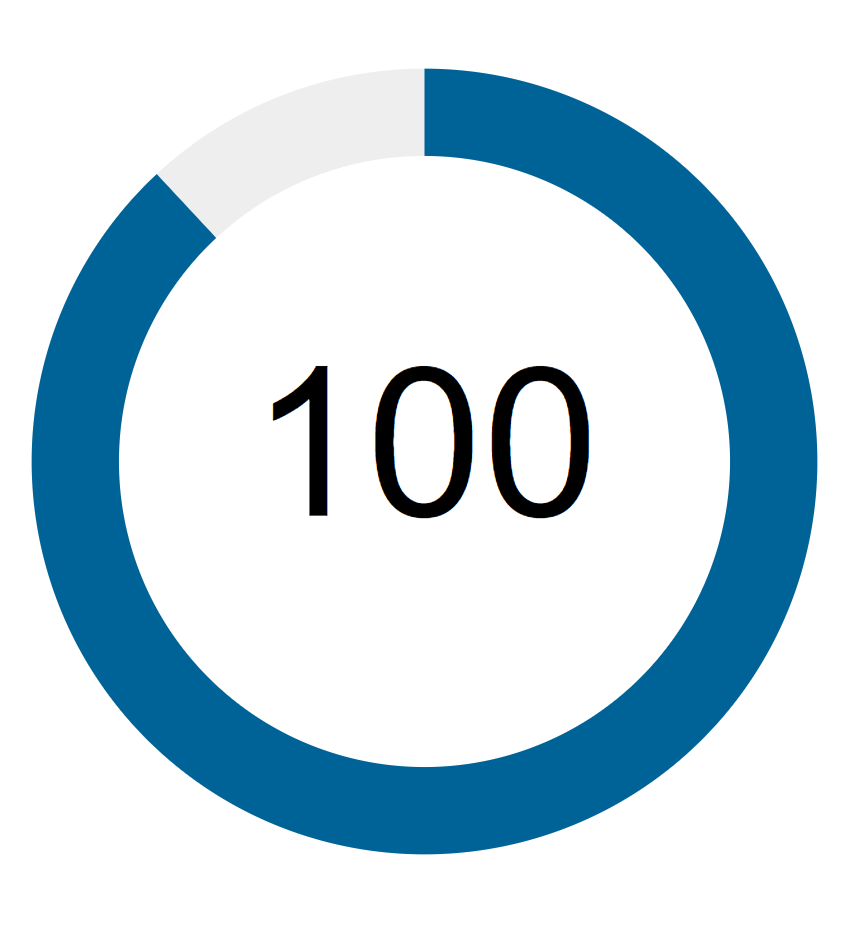

b.Также переместим опорную точку в центр. Если этого не сделать, разворот произойдет от левого верхнего угла, поэтому синий прогрессбар пропадет из viewBox.

Для этого в стилях <style> нужно создать новый селектор для "#color_progress" и к нему добавить свойство "transform-origin: center;", чтобы разместить опорную точку в центр круга:

hmtoggle_plus1        circular_progress_bar.svg

<svg width="100" height="100" viewBox="0 0 100 100" fill="none" xmlns="http://www.w3.org/2000/svg">

<style type="text/css"><![CDATA[

  #color_progress{

    transform-origin: center;

  }

  #progress_text{

    font-family: Arial;

    font-size: 24px;

    text-anchor: middle;

    dominant-baseline: middle;

    fill: #000000;

  }

]]>

</style>

<circle cx="50" cy="50" r="40" stroke="#EEEEEE" stroke-width="10"/>

<circle

  id="color_progress"

  cx="50"

  cy="50"

  r="40"

  stroke="#006398"

  stroke-width="10"

  transform="rotate(-90)"

  stroke-dasharray="251.327 251.327"

  stroke-dashoffset="30"

/>

<text id="progress_text" x="50" y="50">100</text>

</svg>

svg_scenarii_krug_progressbar_10

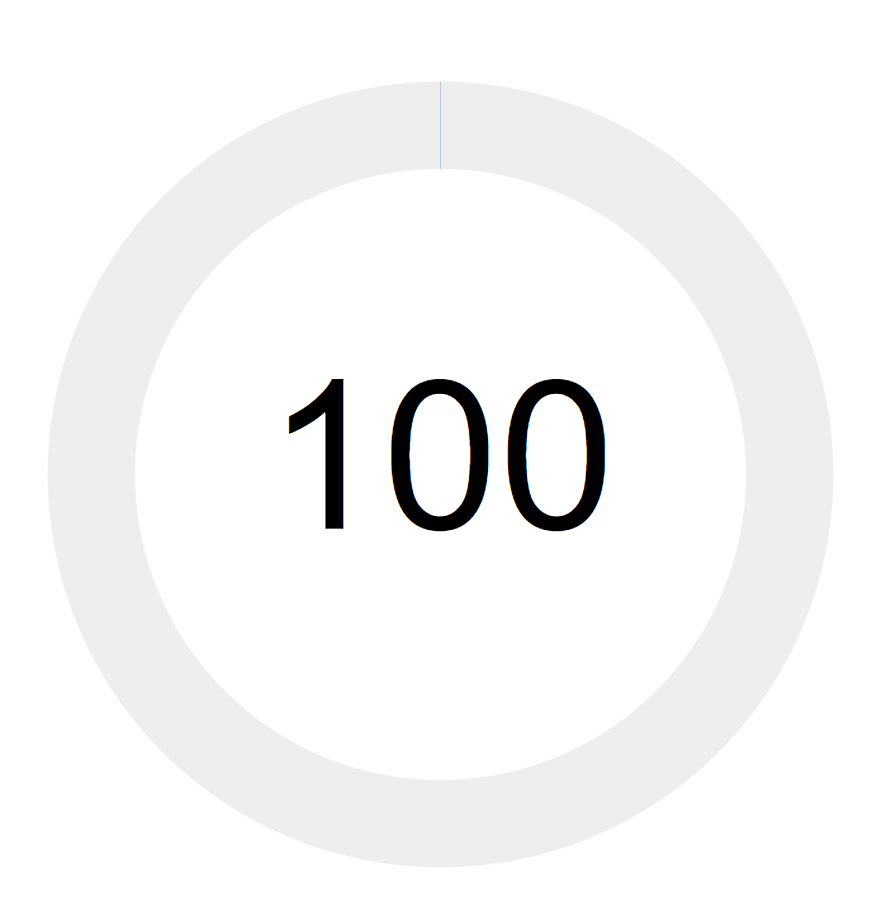

c.SVG готов, осталось вернуть stroke-dashoffset в состояние по умолчанию: 251.327:

hmtoggle_plus1        circular_progress_bar.svg

<svg width="100" height="100" viewBox="0 0 100 100" fill="none" xmlns="http://www.w3.org/2000/svg">

<style type="text/css"><![CDATA[

  #color_progress{

    transform-origin: center;

  }

  #progress_text{

    font-family: Arial;

    font-size: 24px;

    text-anchor: middle;

    dominant-baseline: middle;

    fill: #000000;

  }

]]>

</style>

<circle cx="50" cy="50" r="40" stroke="#EEEEEE" stroke-width="10"/>

<circle

  id="color_progress"

  cx="50"

  cy="50"

  r="40"

  stroke="#006398"

  stroke-width="10"

  transform="rotate(-90)"

  stroke-dasharray="251.327 251.327"

  stroke-dashoffset="251.327"

/>

<text id="progress_text" x="50" y="50">100</text>

</svg>

svg_scenarii_krug_progressbar_11

7.Завершим последнюю настройку в XML:

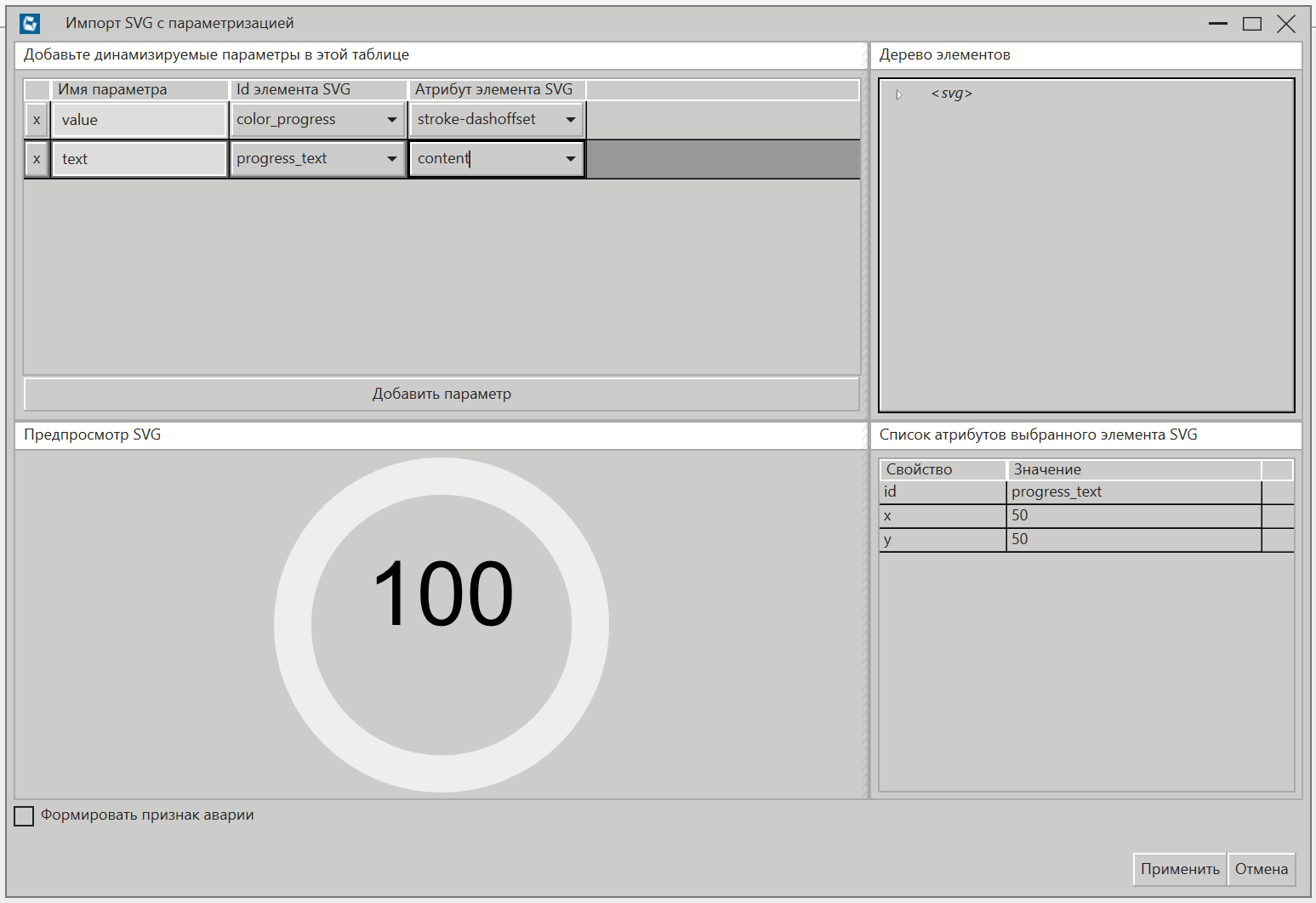

Для этого сделаем импорт. В окне импорта создадим два параметра: первый параметр будет регулировать прогрессбар, а второй - текст.

a.Первый параметр для прогрессбара:

Имя параметра

Id элемента SVG

Атрибут элемента SVG

value

color_progress

stroke-dashoffset

b.Второй параметр для текста:

Имя параметра

Id элемента SVG

Атрибут элемента SVG

text

progress_text

content

Примечание: content - это уникальный атрибут, который позволяет обратиться к содержимому тега. В данном случае есть тег <text id="progress_text" x="50" y="50">100</text>.

Между открывающим (<text>) и закрывающим (</text>) тегом находится "100" и этот текст является содержимым тега, которое будет динамизироваться в MasterSCADA 4D после импорта.

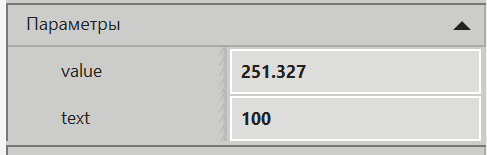

Важно! Параметры добавляются строго в данном порядке, иначе после импорта свойство value будет пустым.

svg_scenarii_krug_progressbar_12

svg_scenarii_krug_progressbar_13

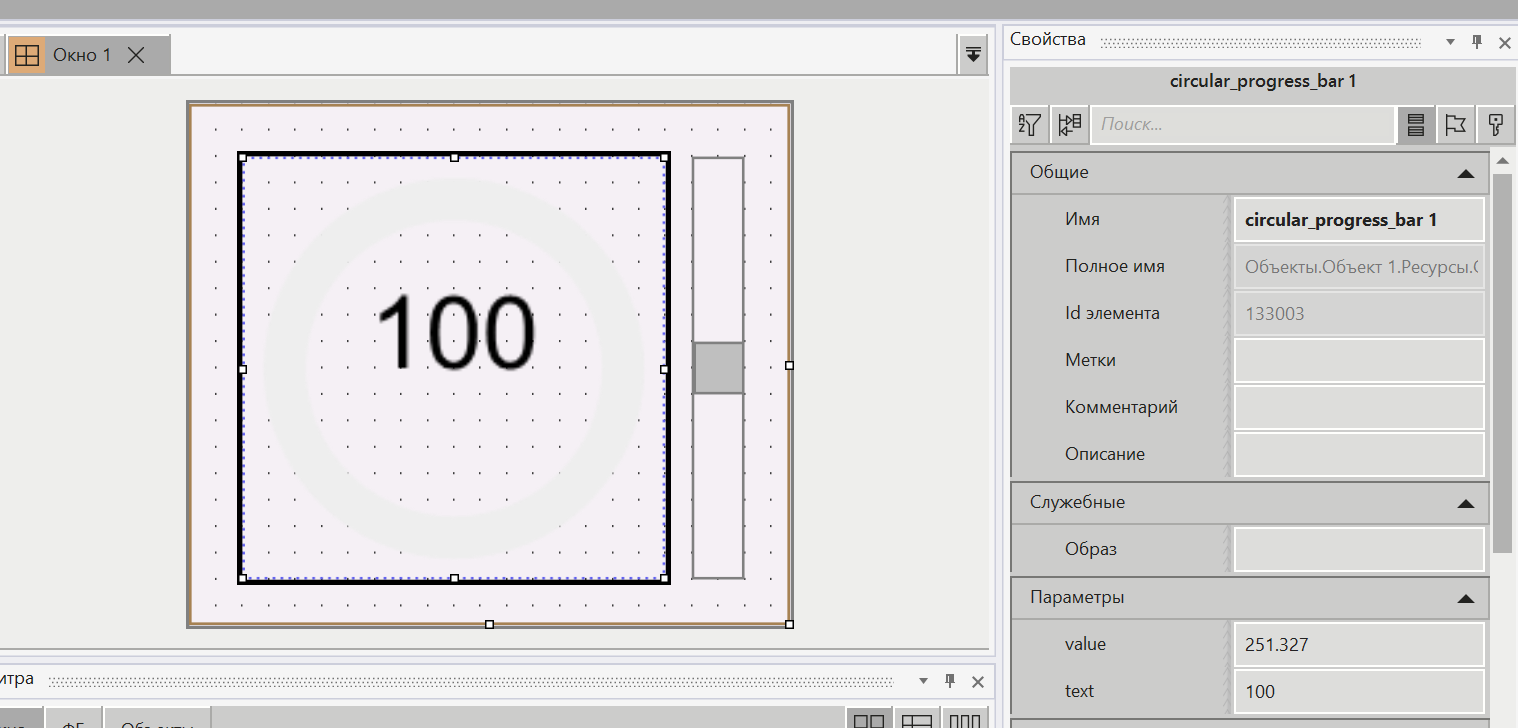

8.Создадим новое окно Окно 1.

Добавим в него Вертикальный ползунок и SVG "circular_progress_bar":

svg_scenarii_krug_progressbar_14

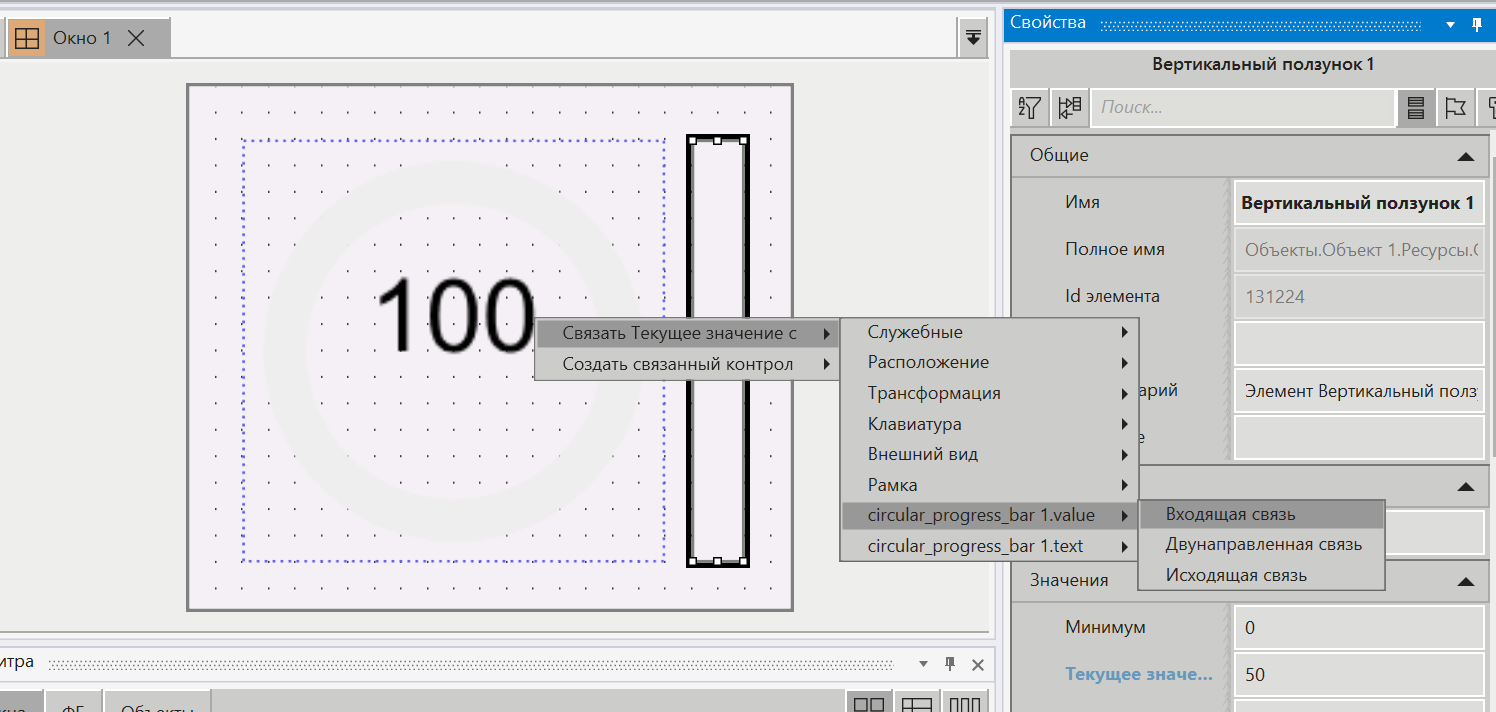

9.Выберем Вертикальный ползунок и с помощью зажатия ПК мыши перенесем свойство Текущее значение в SVG и свяжем со свойством value:

svg_scenarii_krug_progressbar_15

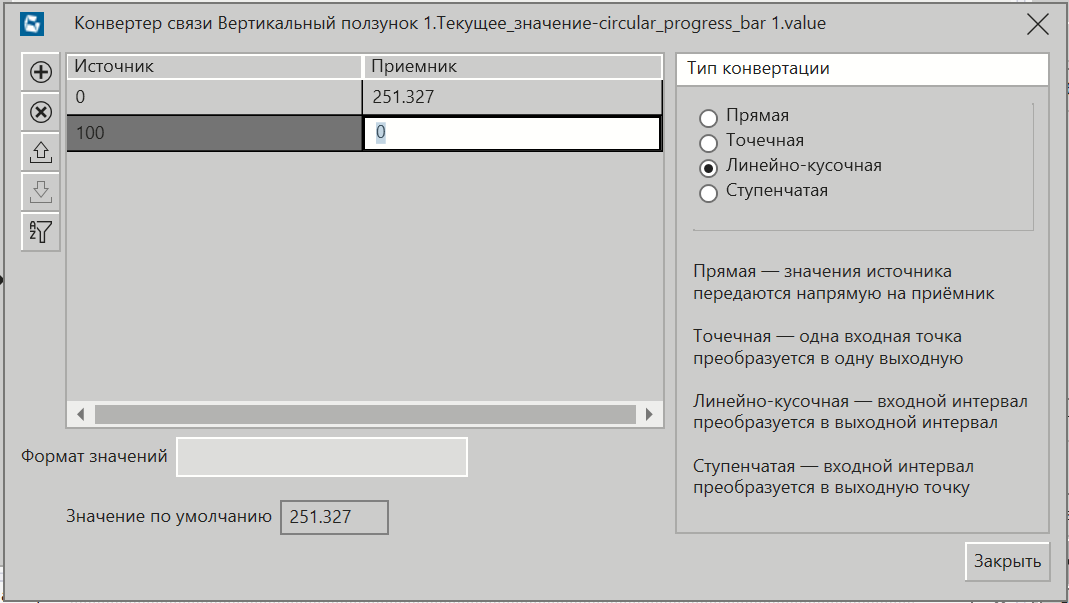

10.Нажмем на SVG и откроем конвертацию связей свойства value. Изменим тип конвертации на Линейно-кусочная.

Установим следующие значения:

Источник

Приемник

0

251.327

100

0

svg_scenarii_krug_progressbar_16

Закрываем окно конвертации.

Данные значения позволят менять синюю обводку пропорционально источнику от 0 до 100.

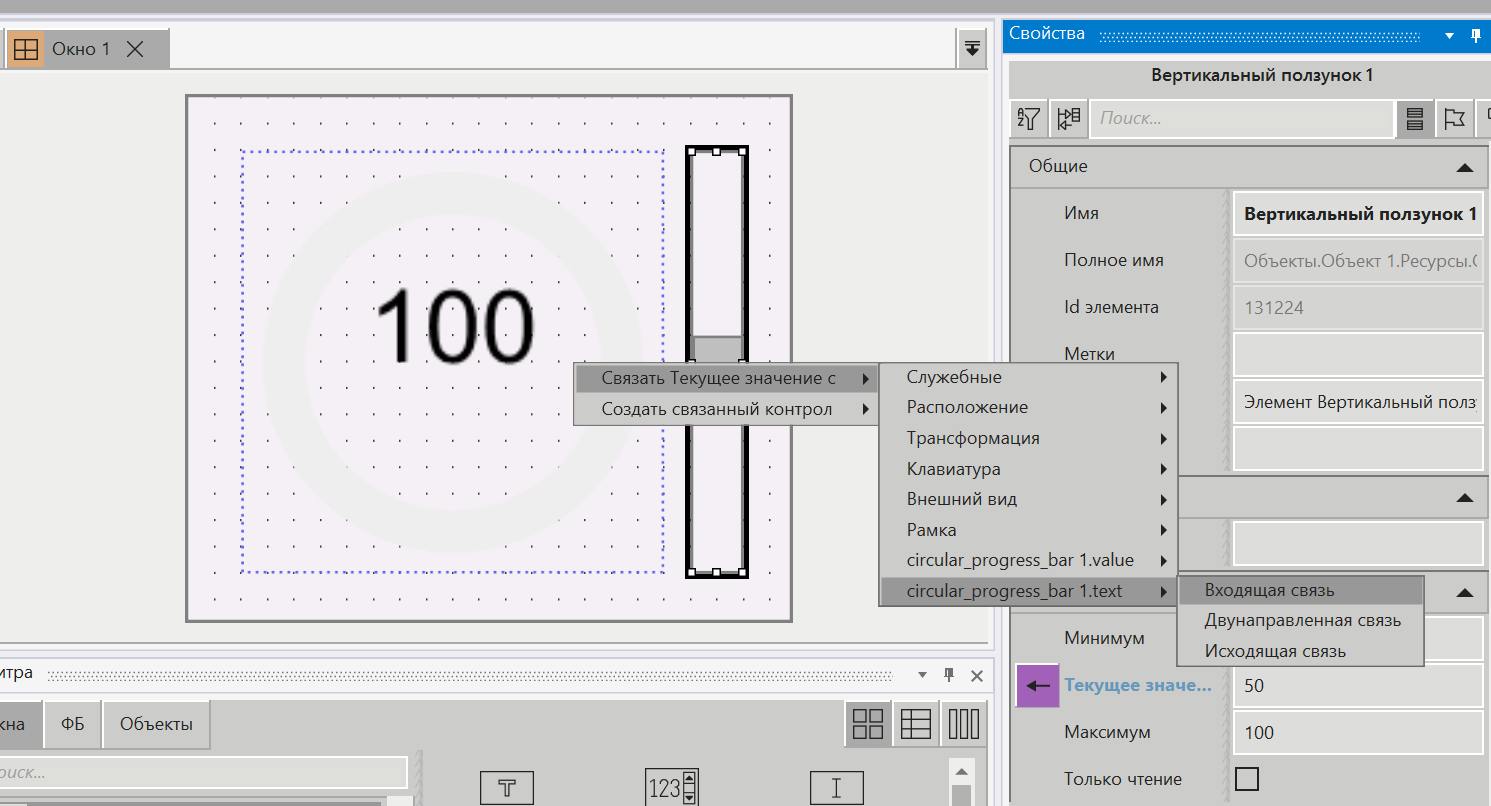

11.Возвращаемся в Вертикальный ползунок и теперь свяжем его с текстом. Конвертацию связей делать не нужно:

svg_scenarii_krug_progressbar_17

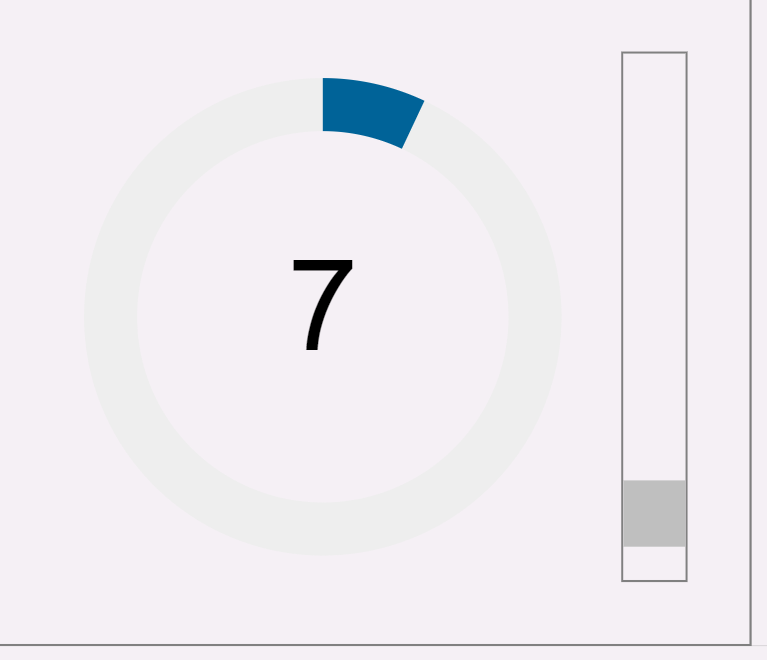

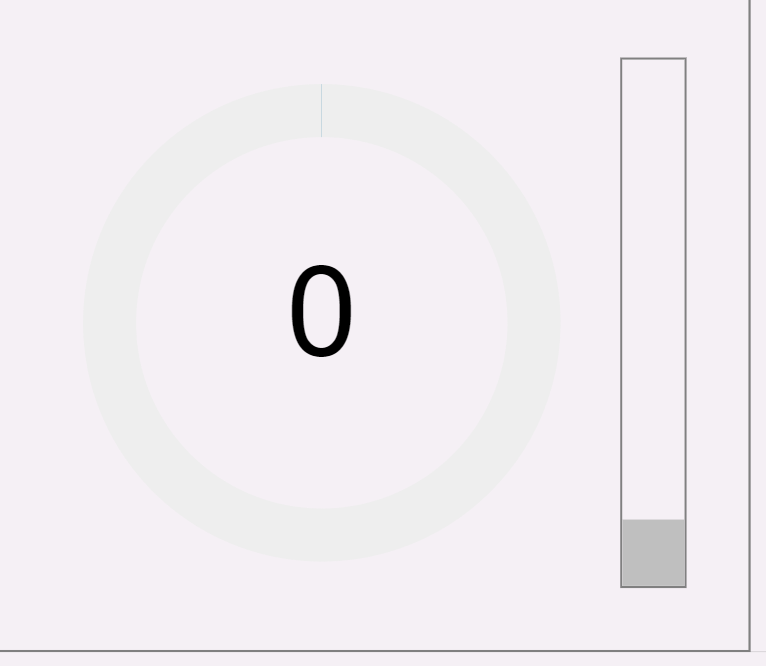

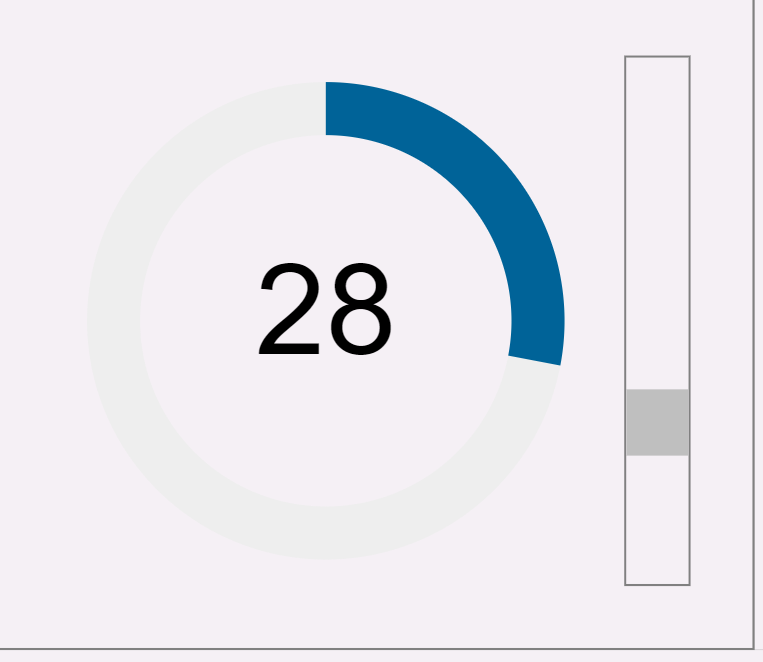

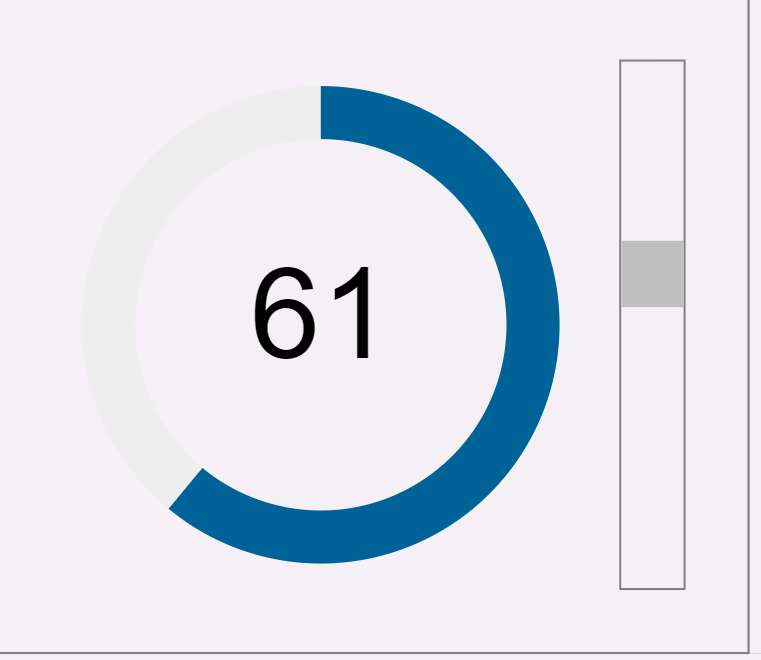

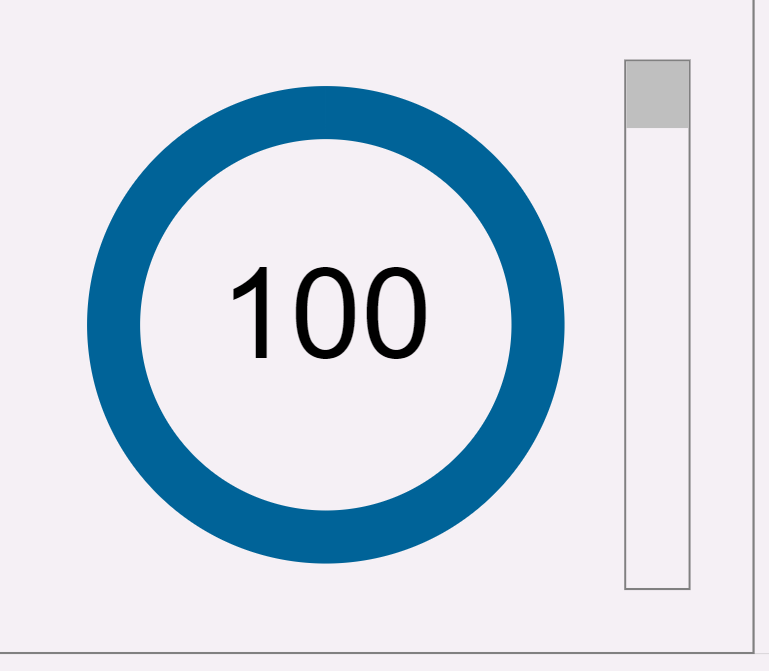

12.Назначаем Окно как стартовое и запускаем проект на исполнение. С помощью Вертикального ползунка регулируем прогрессбар:

a.svg_scenarii_krug_progressbar_18_a

b.svg_scenarii_krug_progressbar_18_b

c.svg_scenarii_krug_progressbar_18_c

d.svg_scenarii_krug_progressbar_18_d

e.svg_scenarii_krug_progressbar_18_e

f.svg_scenarii_krug_progressbar_18_f

13.В качестве бонуса создадим дубликаты файлов circular_progress_bar.svg и circular_progress_bar.xml с суффиксом "_with animation", чтобы добавить анимацию.

Для этого нужно зайти в SVG и в селектор "#color_progress" добавить еще одно свойство "transition: stroke-dashoffset 1s;", которое будет отвечать за анимацию атрибута stroke-dashoffset:

hmtoggle_plus1circular_progress_bar_with_animation.svg

<svg width="100" height="100" viewBox="0 0 100 100" fill="none" xmlns="http://www.w3.org/2000/svg">

<style type="text/css"><![CDATA[

  #color_progress{

    transform-origin: center;

    transition: stroke-dashoffset 1s;

  }

  #progress_text{

    font-family: Arial;

    font-size: 24px;

    text-anchor: middle;

    dominant-baseline: middle;

    fill: #000000;

  }

]]>

</style>

<circle cx="50" cy="50" r="40" stroke="#EEEEEE" stroke-width="10"/>

<circle

  id="color_progress"

  cx="50"

  cy="50"

  r="40"

  stroke="#006398"

  stroke-width="10"

  transform="rotate(-90)"

  stroke-dasharray="251.327 251.327"

  stroke-dashoffset="251.327"

/>

<text id="progress_text" x="50" y="50">100</text>

</svg>

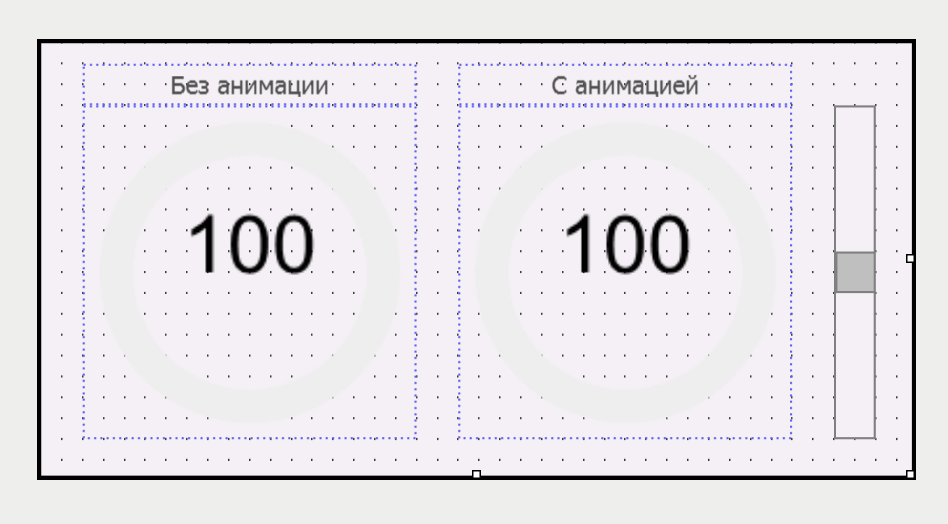

Импортируем SVG с анимацией и выставляем ее в Окно мнемосхемы для сравнения:

svg_scenarii_krug_progressbar_19

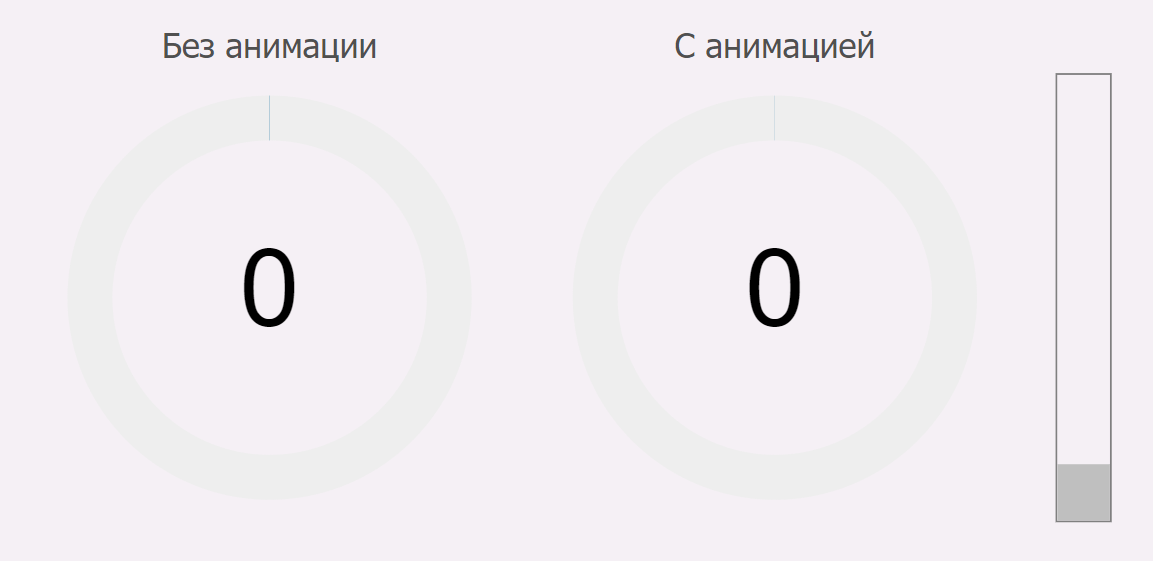

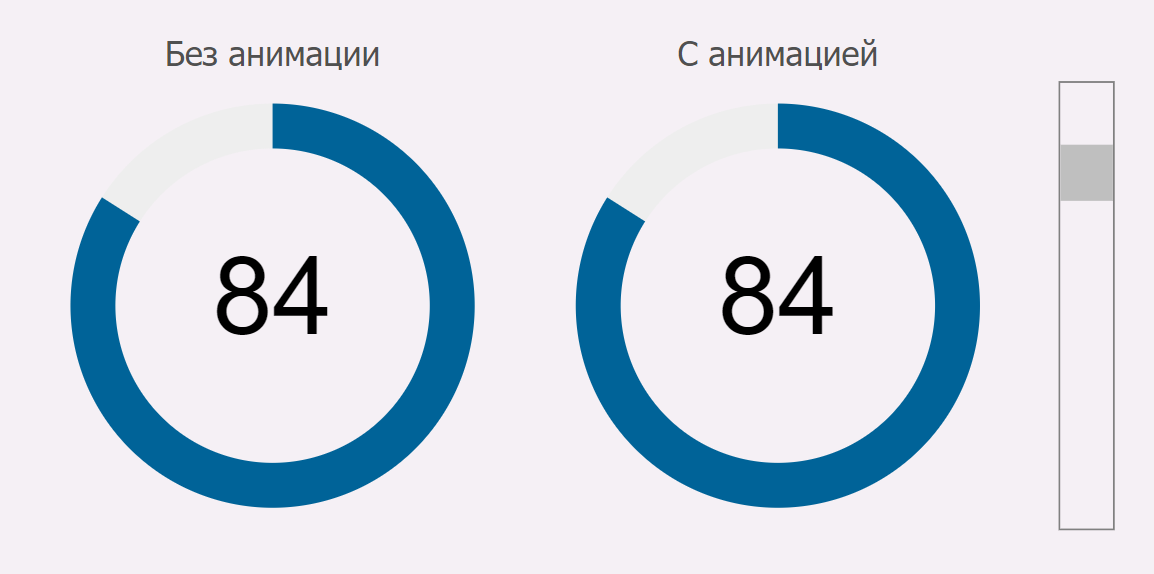

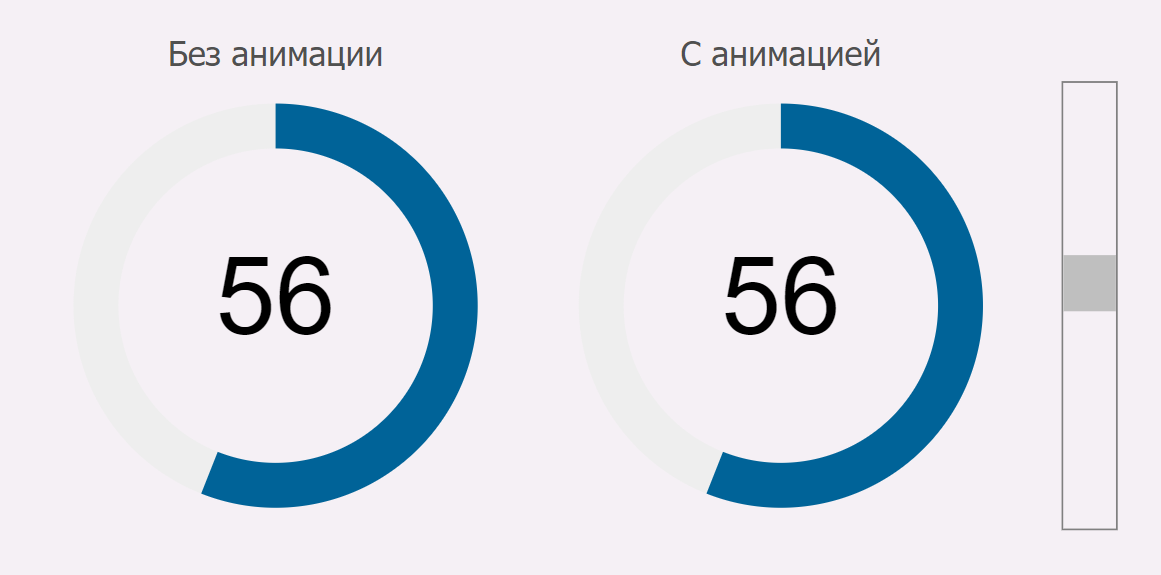

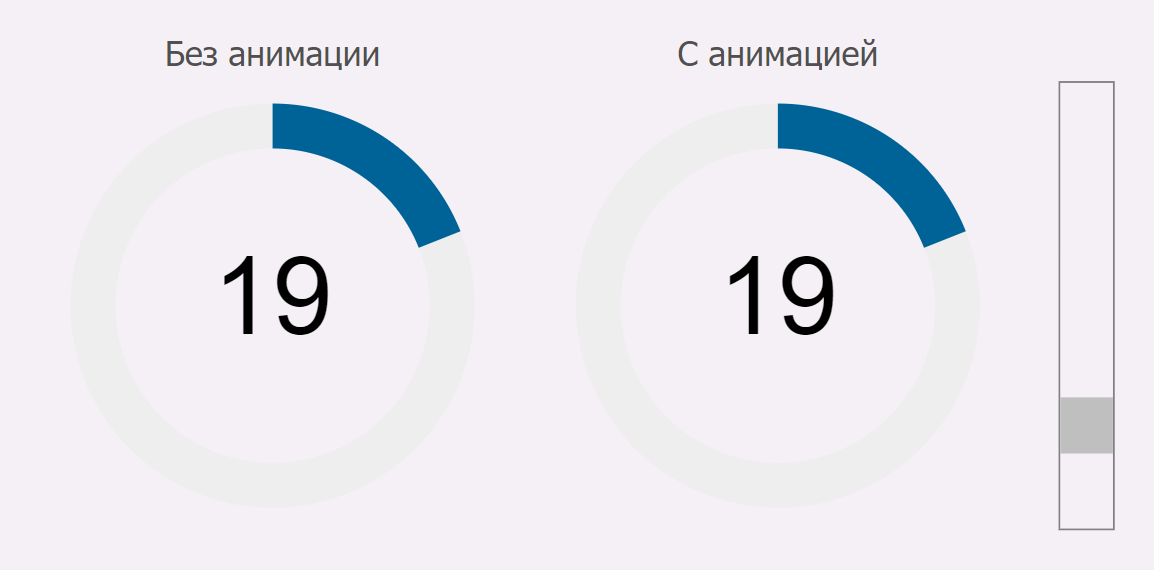

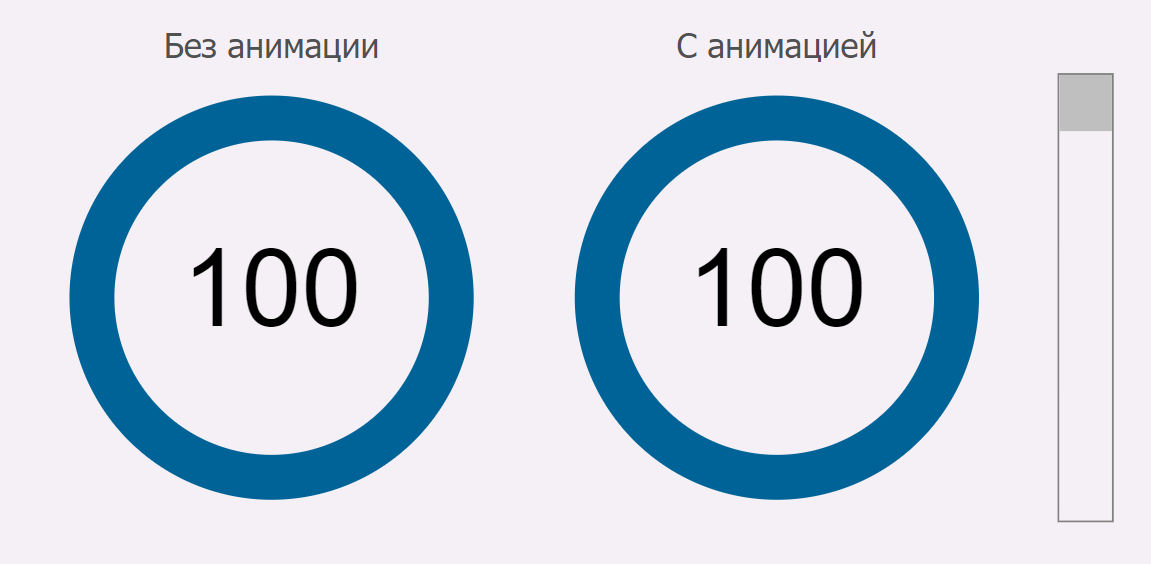

14.Готово, анимация работает:

svg_scenarii_krug_progressbar_20_a

svg_scenarii_krug_progressbar_20_b

svg_scenarii_krug_progressbar_20_c

svg_scenarii_krug_progressbar_20_d

svg_scenarii_krug_progressbar_20_e
