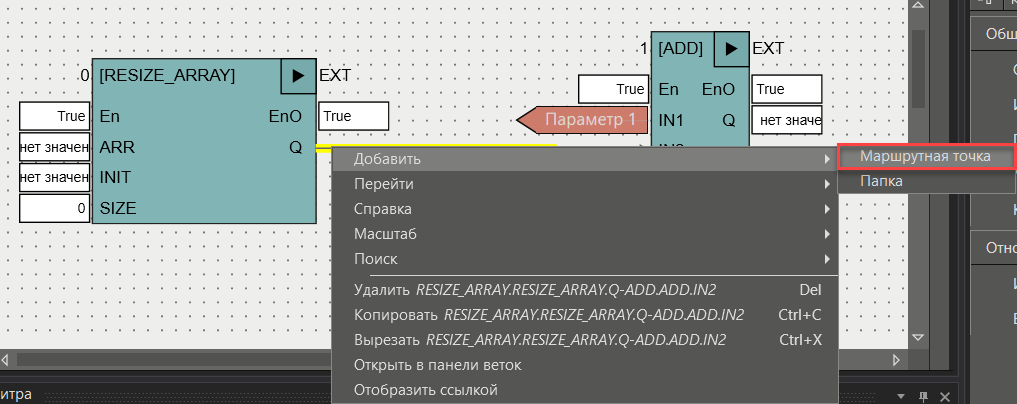

Маршрутные точки используются для изменения расположения связей на диаграмме. Если связь отображается как линия, для установки маршрутной точки нужно выполнить команду Добавить.Маршрутная точка из контекстного меню связи:
Перетаскивая маршрутные точки, можно получить требуемое расположение связи:
Маршрутные точки связи отображаются при наведении курсора на связь.

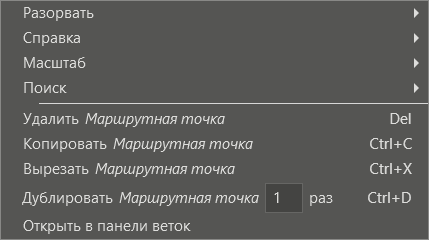

Маршрутные точки снабжены контекстным меню, содержащим общие команды редактирования:
Кроме типовых средств редактирования, определены следующие операции для работы с маршрутными точками:
•Двойной щелчок некоторой точки связи – установка маршрутной точки в данную точку связи;
•Двойной щелчок маршрутной точки – удаление этой маршрутной точки.
