Метод по событию

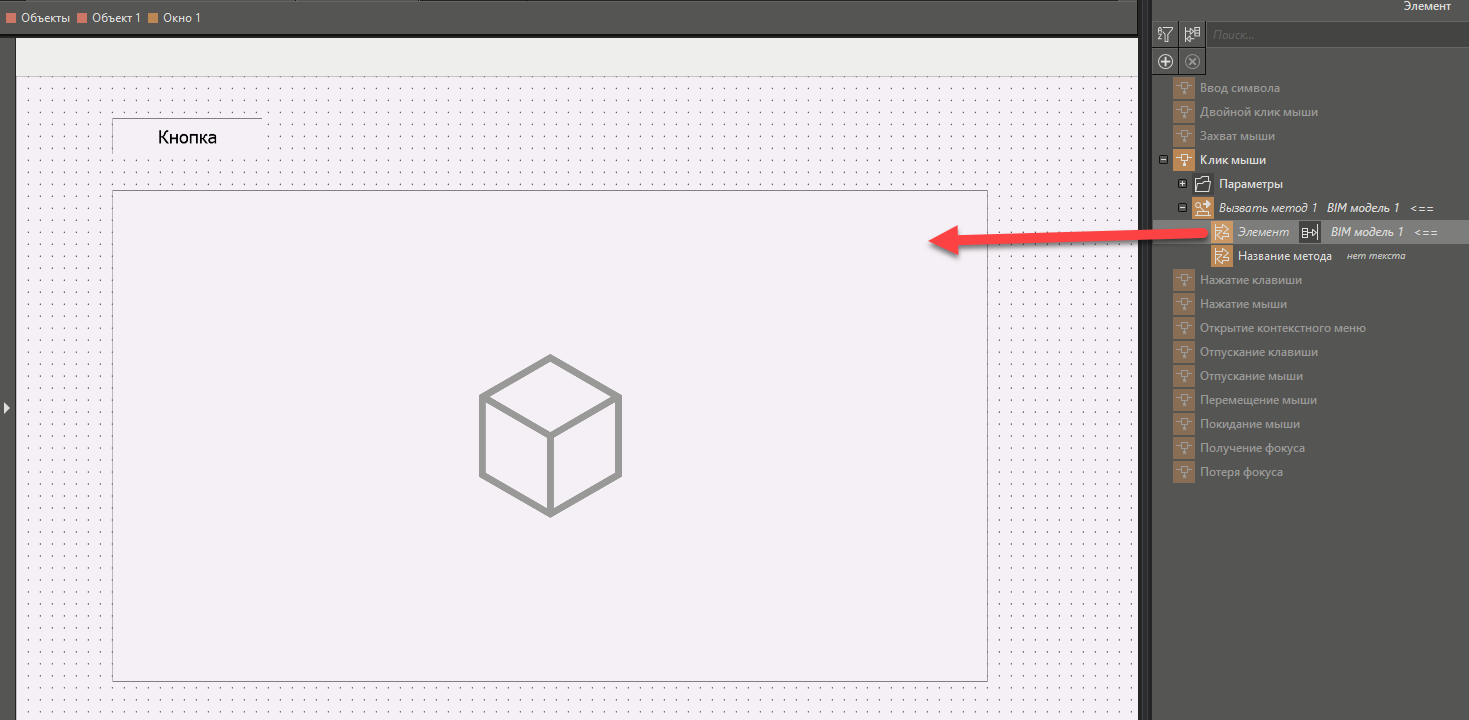

Для работы с BIM моделью можно создать собственные элементы управления, например кнопки. Для них настроить события, например, в событие Клик мыши добавить действие Вызвать метод, параметр Элемент связать с BIM моделью:

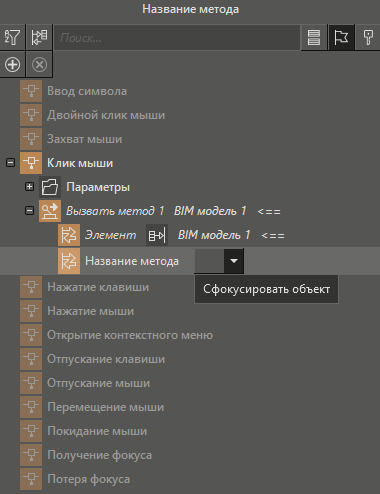

Затем указать, какое действие с BIM моделью должно выполняться при нажатии на элемент управления:
Возможные методы:
Название |
Описание |
Сфокусировать объект |

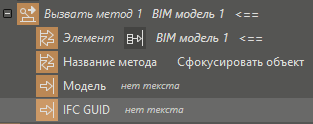

Обеспечивает навигационную связь между элементами мнемосхемы MasterSCADA 4D и соответствующими объектами цифровой BIM-модели. При выборе метода из выпадающего списка автоматически добавляются параметры: •Модель - идентификатор (GUID) BIM-модели. •IFC GUID - идентификатор элемента цифровой модели. То есть данный метод автоматически выполняет масштабирование и центрирование вида (ZOOM) на элемент цифровой модели с заданным IFC GUID в рамках соответствующей BIM-модели.
|
Метод по условию
Действие Вызвать метод с методом Сфокусировать объект можно использовать в триггерах.

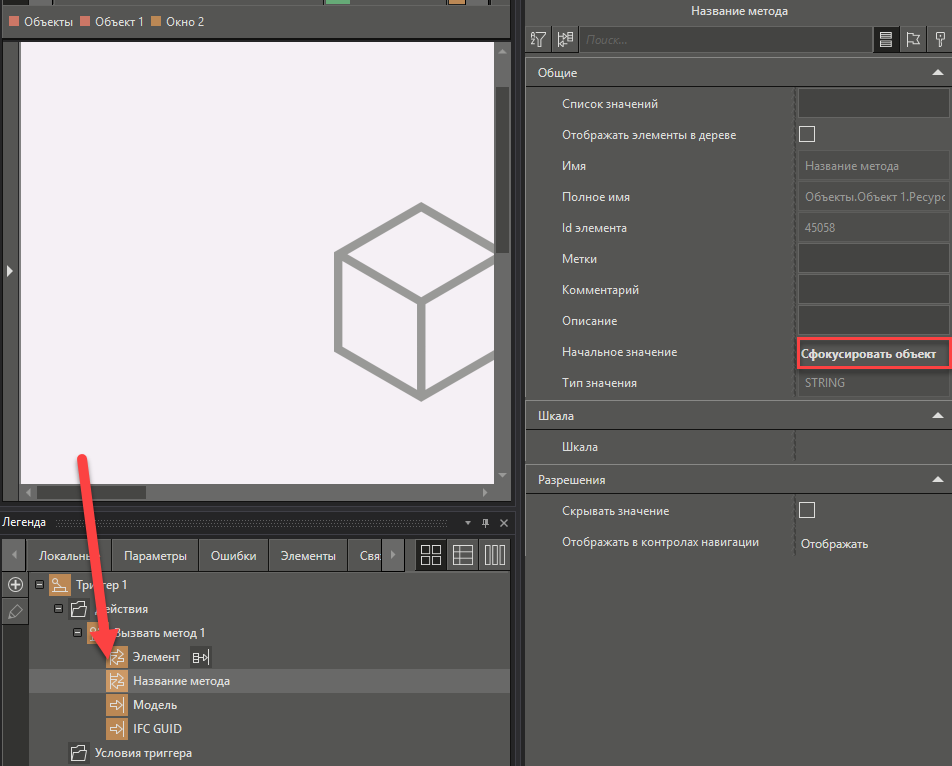

Алгоритм работы с методом в триггерах аналогичен настройке в событиях:
1.Связать параметр Элемент с контролом BIM модель;
2.В панели свойств параметра Название метода в свойстве Начальное значение выбрать Сфокусировать объект;
3.После чего в метод добавится два параметра Модель и IFC GUID, которые нужно связать с соответствующими идентификаторами.
После настройки действия триггера настраиваются условия его срабатывания.
