Название

Описание

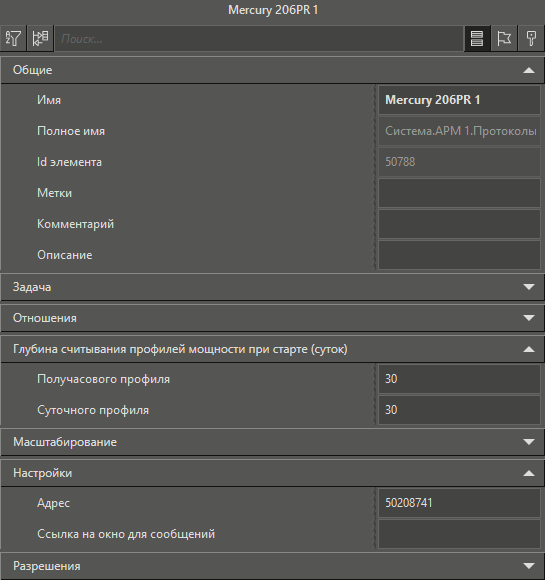

Категория Общие

Как правило, для данного элемента эта категория не настраивается. Подробное описание данной категории приведено в соответствующем разделе.

Категория Задача

Задается способ опроса устройства. Подробное описание категории приведено в разделе, описывающем настройку категории Задачи.

Категория Глубина считывания профилей мощности при старте (суток)

Получасового профиля

Задается количество считываемых при старте записей получасового профиля мощности. По умолчанию значение настройки равно 30. Максимальное значение настройки равно 180.

Суточного профиля

Задается количество считываемых при старте записей суточного профиля мощности. По умолчанию значение настройки равно 30. Максимальное значение настройки равно 180.

Категория Настройки

Адрес

Задается адрес устройства в сети (значение адреса определяется документацией на подключаемое устройство). По умолчанию совпадает с серийным номером прибора.

Ссылка на окно для сообщений

Подробное описание данной настройки приведено в соответствующем разделе.

Название

Назначение

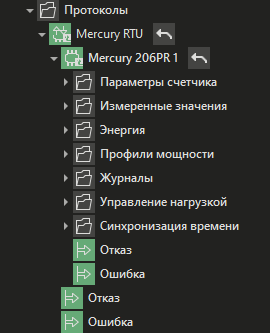

Группа Параметры счетчика

Текущее время

Отображается текущее время, установленное в счетчике.

Серийный номер

Отображается серийный номер счетчика.

Напряжение батарейки

Отображается текущее напряжение батарейки в счетчике.

Группа Измеренные значения

U

Отображается текущее напряжение в вольтах.

I

Отображается текущая сила тока в амперах.

P

Отображается текущая активная мощность в ваттах.

Q

Отображается текущая реактивная мощность в вольт-амперах реактивных.

S

Отображается текущая полная мощность в вольт-амперах.

CosF

Отображается текущий коэффициент мощности.

F

Отображается текущая частота в герцах.

Группа Энергия

Группа От сброса

Содержит накопленное значение энергии с момента сброса счетчика для активной и реактивной энергии. Каждый тип энергии представлен в виде группы. В каждой группе содержится четыре канала, соответствующих каждому из четырех возможных тарифов:

•T1 - первый тариф

•T2 - второй тариф

•T3 - третий тариф

•T4 - четвертый тариф

Значения на каналах их группы Активная отображаются в киловаттах (кВт). Значения на каналах их группы Реактивная отображаются в киловарах (кВАр).

Группа По месяцам

Содержит архив накопленных месячных значений энергии на начало каждого месяца для активной и реактивной энергии. Каждый тип энергии представлен в виде группы. В каждой группе содержится четыре канала, соответствующих каждому из четырех возможных тарифов:

•T1 - первый тариф

•T2 - второй тариф

•T3 - третий тариф

•T4 - четвертый тариф

Значения на каналах их группы Активная отображаются в киловаттах (кВт). Значения на каналах их группы Реактивная отображаются в киловарах (кВАр).

Группа Профили мощности

Группа Получасовой

Содержит архив значений получасового профиля мощности. Группа состоит из одного канала P+. Глубина считывания архива определяется настройкой модуля.

Группа Суточный

Содержит архив значений суточного расхода энергии по каждому тарифу. Группа состоит из четырех каналов:

•T1 - первый тариф

•T2 - второй тариф

•T3 - третий тариф

•T4 - четвертый тариф

Глубина считывания архива определяется настройкой модуля.

Группа Журналы

Каналы из данной группы предназначены для работы с журналом событий устройства. Каждая запись в журнале устройства представлена двумя тегами, определяющими время начала и время конца события. Если сообщений не будет, то каналы будут иметь пустое значение с признаком качества Uncertain.

Каждый канал формирует свое уникальное сообщение, которое в дальнейшем будет записано в основной архив сообщений MasterSCADA 4D. Текст сообщения и приоритет всегда фиксированы. Сообщения не квитируемые.

Включение и выключение прибора

Выводится сообщение о включении или выключении прибора. Возможны два варианта текста сообщения:

•Включение

•Выключение

Приоритет сформированных сообщений равен 100.

Время вскрытия и закрытия прибора

Выводится сообщение об открытии или закрытии крышки прибора. Возможны два варианта текста сообщения:

•Открытие

•Закрытие

Приоритет сформированных сообщений равен 500.

Группа Управление нагрузкой

Состояние реле

Отображается текущее состояние реле: TRUE - включено, FALSE - выключено.

Режим реле

Данный канал предназначен для работы с режимом управления реле и имеет тип доступа InOut. Режим управления представлен в виде беззнакового целого числа:

•0 - выключено

•1 - включено

•2 - автоматическое управление по лимитам (счетчик сам отключает реле при превышении лимита энергии или мощности)

Лимиты энергий

Каналы из данной группы предназначены для управления лимитами энергии (кВт) по каждому тарифу. В группе содержится четыре канала, соответствующих каждому из четырех возможных тарифов, с типом доступа InOut:

•T1 - первый тариф

•T2 - второй тариф

•T3 - третий тариф

•T4 - четвертый тариф

При превышении лимита в режиме автоматического управления реле нагрузка отключается.

Лимит мощности

Данный канал предназначен для управления лимитом мощности (Вт) и имеет тип доступа InOut.. При превышении лимита в режиме автоматического управления реле нагрузка отключается.

Группа Синхронизация времени

Выполнить

Выходной канал, который позволяет выполнить синхронизацию времени. Изменяет время, заданное ранее в счетчике.
