Название

Описание

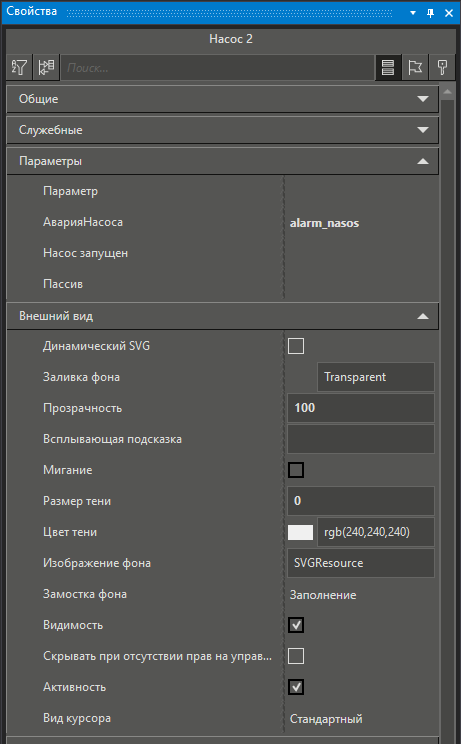

Насос запущен

Отвечает за запуск насоса. Определяет анимацию работы.

АварияНасоса

Определяет наличие аварии на элементе с соответствующей мигающей анимацией .

Пассив

Определяет состояние активности элемента на схеме. При значении passive_waterHeater элемент становится неактивным на схеме, но остается видимым.

Категория Внешний вид

Изображение фона

Определяет фоновое изображение элемента в клиенте визуализации. При нажатии на кнопку , которая появляется с правой стороны при наведении  мыши на свойство, открывается диалоговое окно выбора медиа-ресурса. В качестве фонового изображения элемента может быть использован произвольный графический файл.

Замостка фона

Задает тип использования фонового изображения. Используется совместно со свойством Изображение фона. Может принимать значения:

•Нет - фоновое изображение использоваться не будет.

•Мозаика - размер фонового изображения будет исходным, и повторен столько раз, сколько необходимо чтобы замостить всю площадь элемента;

•Заполнение  - размер фонового изображения будет изменен по границам элемента (используется по умолчанию);

•Центр - размер фонового изображения будет исходным, изображение будет центрировано;

Пассивный вид

Активный вид

Рабочий вид
