NOT- функция инверсии (отрицания), побитовое НЕ.

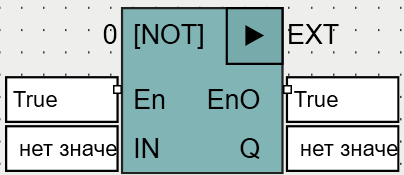

Вид функции в редакторе программ языка FBD:
Входы и выходы функции:
Название |
Тип |
Описание |
Входы |
||
IN |
ANY_BIT |
Инвертируемое слагаемое. |
Выходы |
||
Q |
ANY_BIT |
Результат инверсии. Q := not IN. |

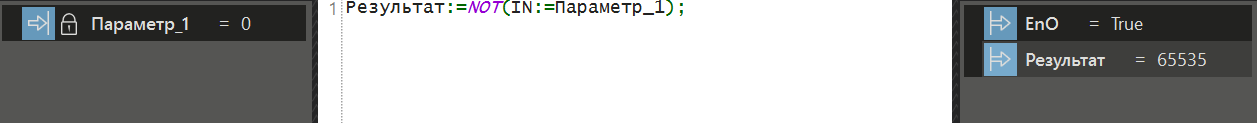

Пример в ST
Если тип данных IN – UINT, Q – UINT, UDINT или ULINT, то при IN=0, результат будет равен 65535 (16#FFFF).
