Создание окна

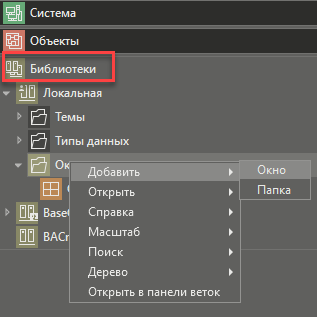

Окна, которые могут быть использованы для отображения маркеров нужно создавать в пользовательской библиотеке:
Размер окна изменяют, т.к. маркеры карты должны быть небольшого размера.

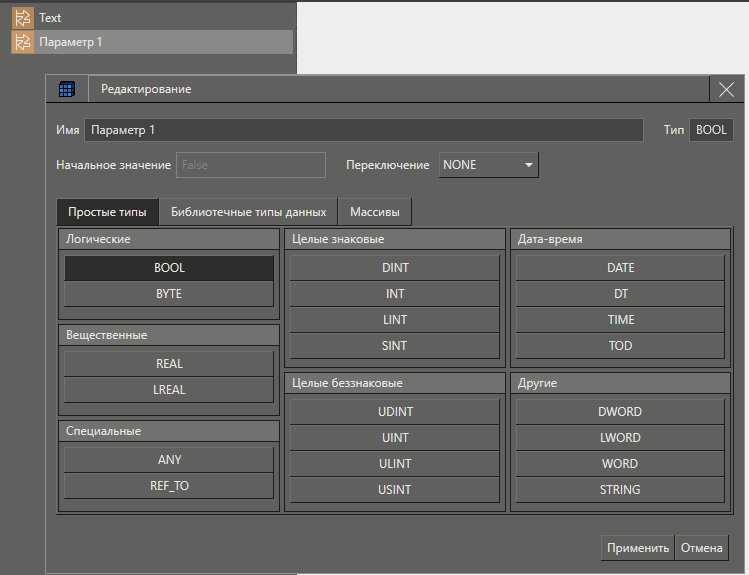

Далее нужно создать параметры окна, которые будут влиять на изменение внешнего вида маркера в режиме исполнения. Например:

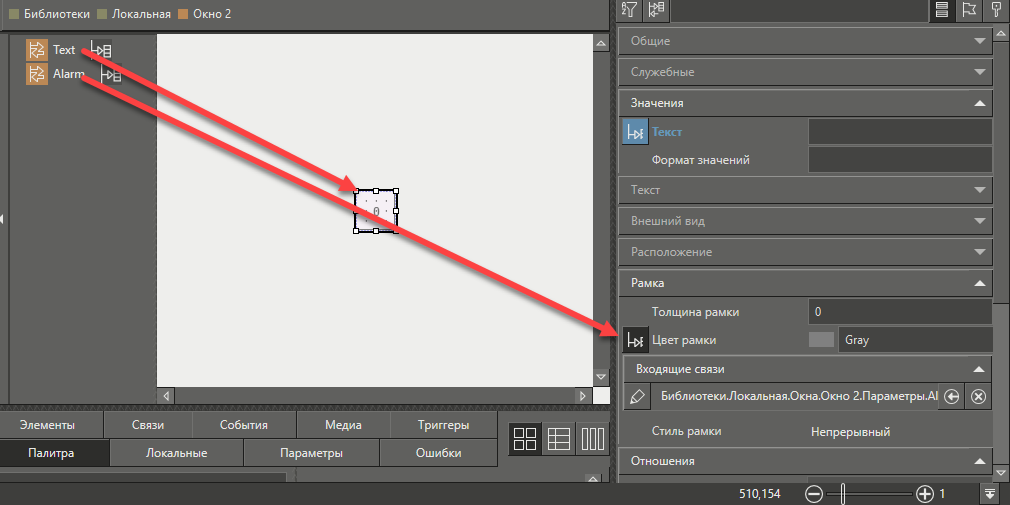

Создаем вешний вид будущего маркера. Например, можно использовать параметр Text для отображения важного параметра, а параметр Alarm, для изменения цвета и размера рамки:

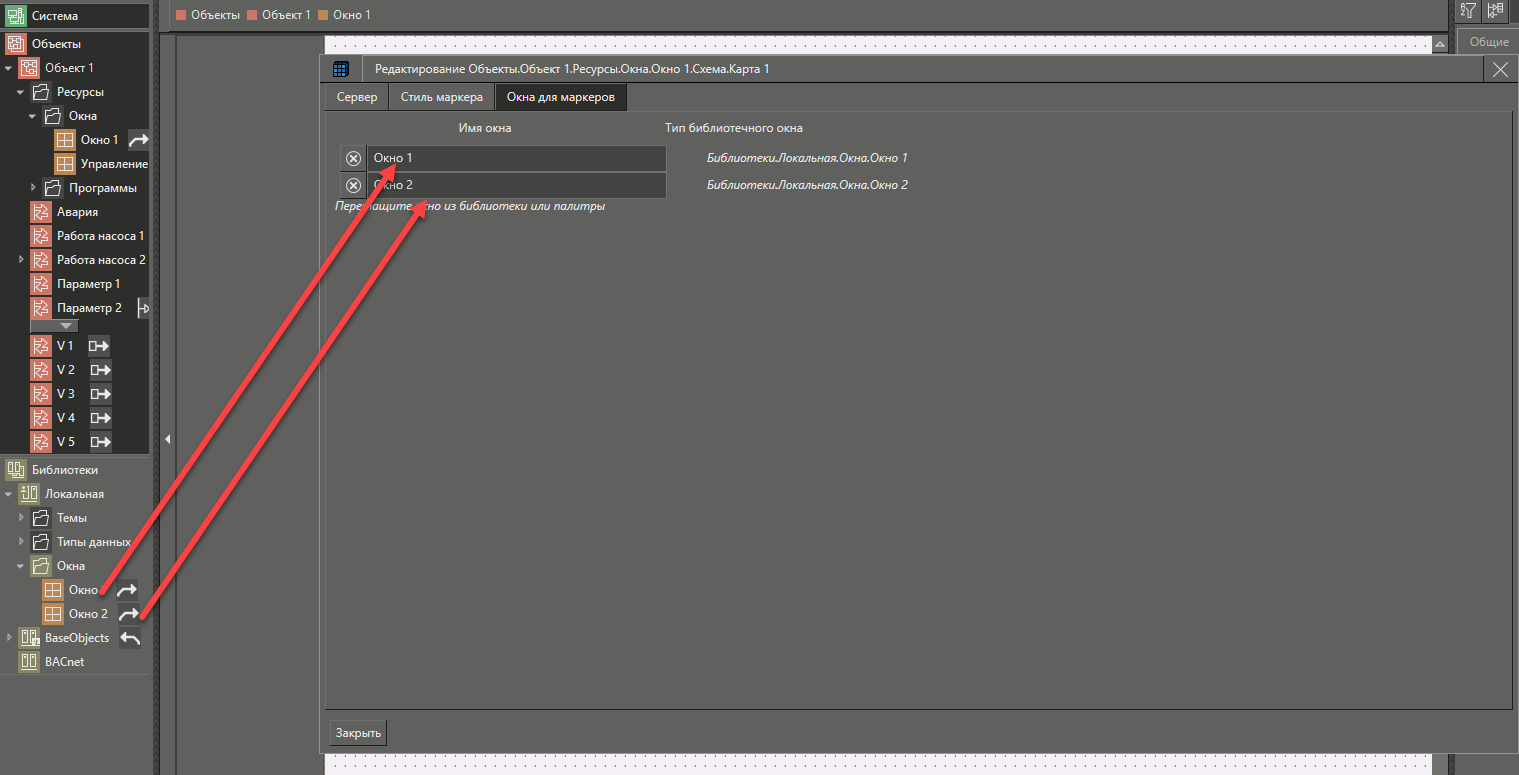

После того как окно в библиотеке будет создано, можно будет перетащить его в редактор карты во вкладку Окна для маркеров:

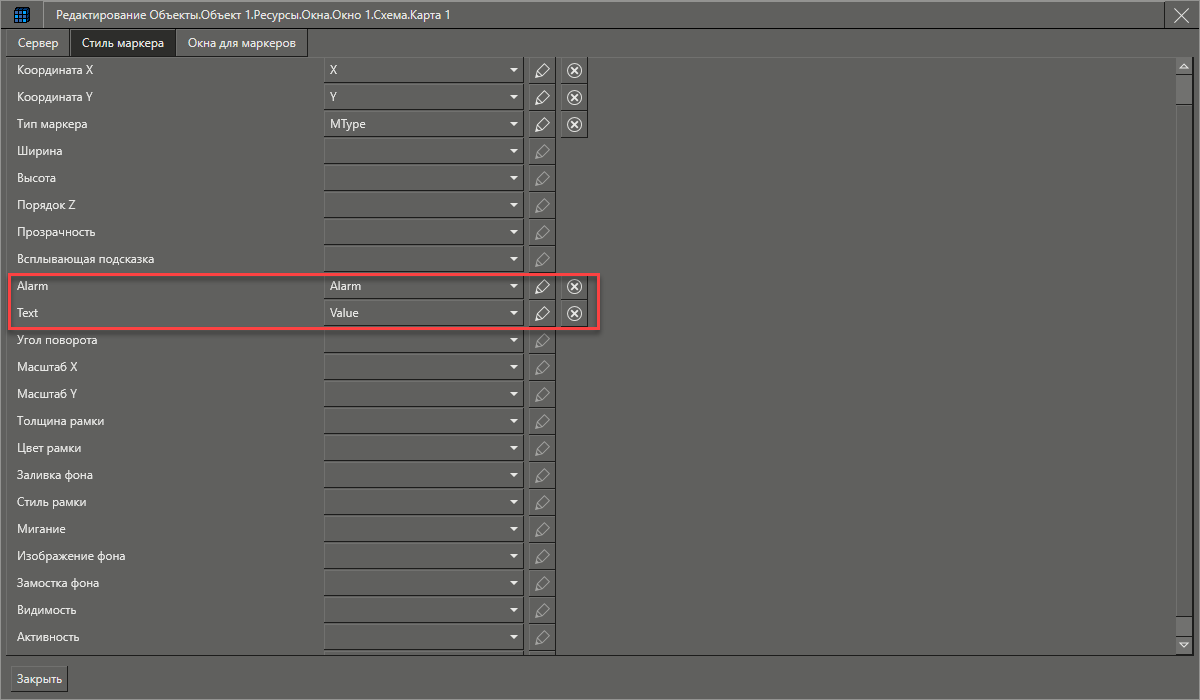

После этого на вкладке маркеров Стиль маркера появятся дополнительные параметры окна, созданные вручную. Далее нужно выбрать поле структуры, от которого будет зависеть параметр Тип маркера и настроить конвертацию, и также связать дополнительные параметры окна с нужными полями структуры:

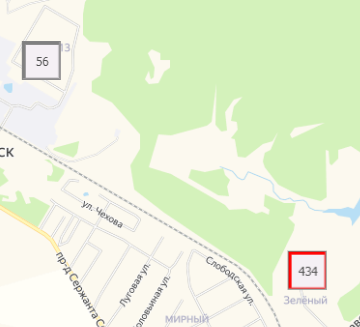

В клиенте визуализации получим:
В зависимости от значений, которые будут получены источником данных будут меняться значения,которые будут отображаться. в окне маркера и будет отображаться рамка.
Если необходимо, чтобы при нажатии на маркер открывалось другое окно, то нужно настроить действие карты Клик по маркеру.
