Расписания в BACnet — это стандартизированный объект (Schedule) протокола BACnet, предназначенный для автоматического управления значениями свойств других BACnet-объектов (например, Analog Output, Binary Output) в строго заданное время. Он определяет, когда и какое значение должно быть применено к целевому объекту, используя структуры Weekly Schedule (недельное расписание) и Exception Schedule (исключение).

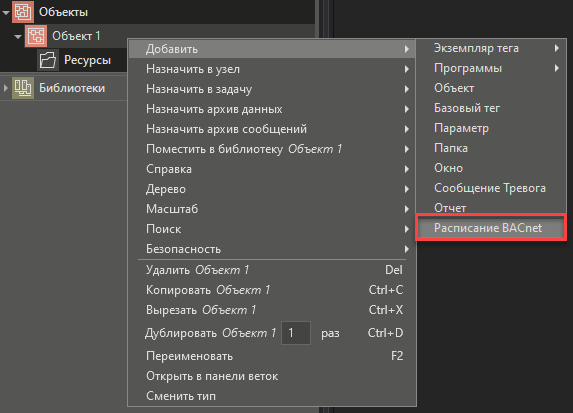

Чтобы добавить элемент Расписание Bacnet в текущий проект, нужно в дереве объектов вызвать контекстное меню объекта и выбрать Добавить/Расписание BACnet:
При добавлении в расписание BACnet автоматически добавляются теги Недельное расписание и Исключение. Эти теги состоят из параметров Вход и Выход, имеющих тип данных SYSTEM_STRING_PARAM:

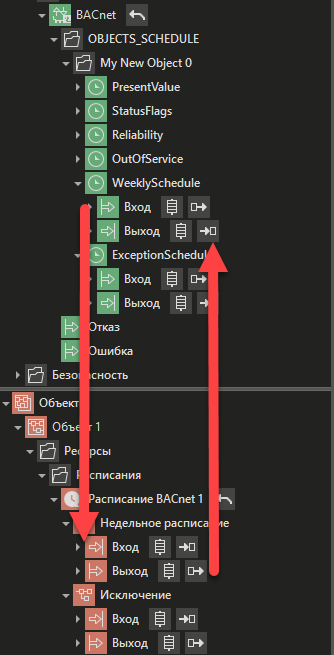

Для дальнейшей работы необходимо связать параметры Вход и Выход тегов Недельное расписание и Исключение с соответствующими каналами в протоколе BACnet:
Важно! Необходимо связывать именно параметры каналов и параметры тегов. Параметры тега Недельное расписание связываются с параметрами канала WeeklySchedule, а параметры тега Исключение связываются с параметрами канала ExceptionSchedule.
Работа с типом данных Enumeration

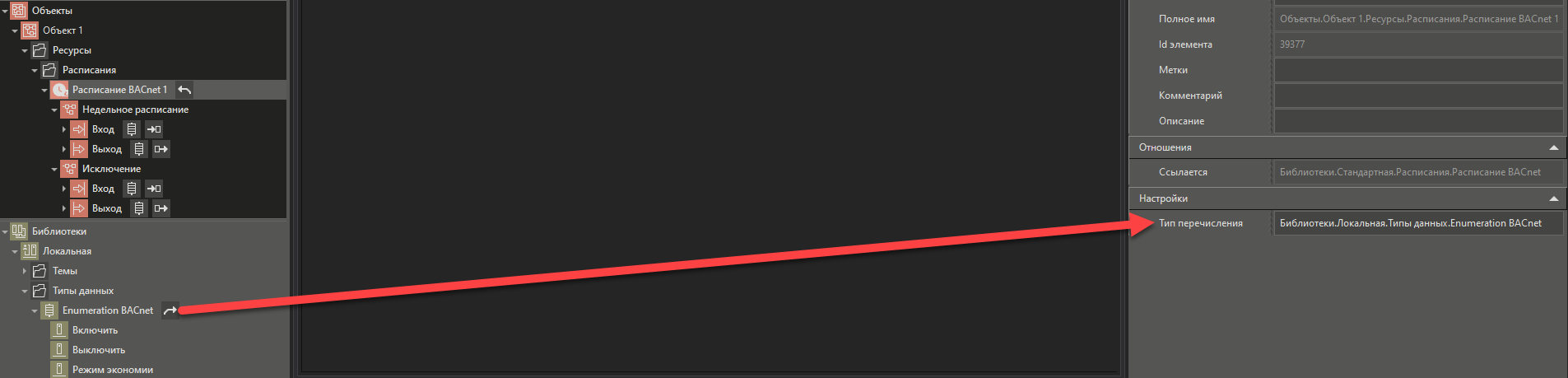

Для работы с перечислением Enumeration необходимо создать новый тип данных перечисление в дереве библиотек. Далее созданный тип данных нужно связать со свойством Тип перечисления элемента Расписание BACnet:
Работа с расписанием BACnet в режиме исполнения

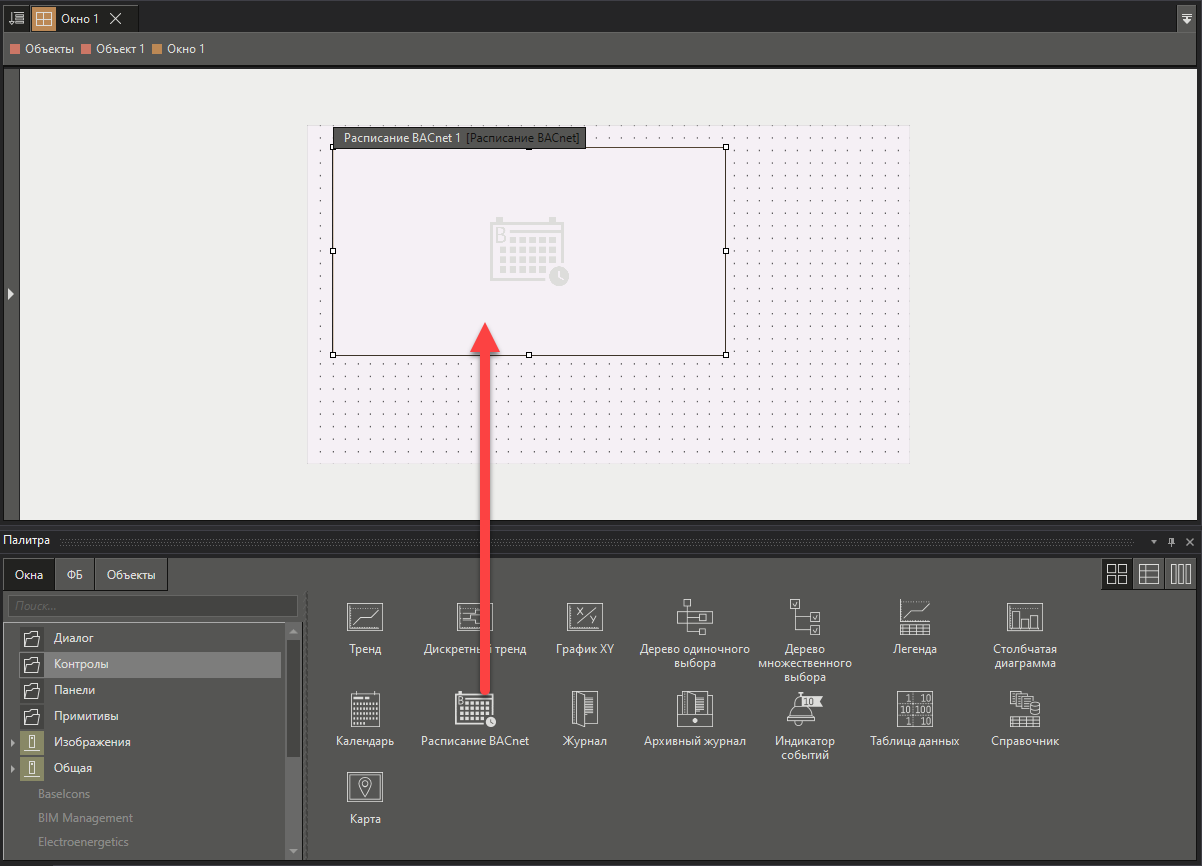

Для работы с расписанием BACnet к режиме исполнения необходимо добавить графический элемент Расписание BACnet в редакторе окон:
Описание настроек и свойств для данного графического элемента смотрите в соответствующем разделе графический элемент Расписание BACnet.
