Сценарий: Регулировать уровень воды, фон воды и фон емкости при помощи динамизации SVG.

Ссылка на ресурсы документации: https://disk.yandex.ru/d/Rz1qXThYFc3vDA

1.Первым этапом создадим простую емкость с водой. В качестве графического редактора воспользуемся Figma:

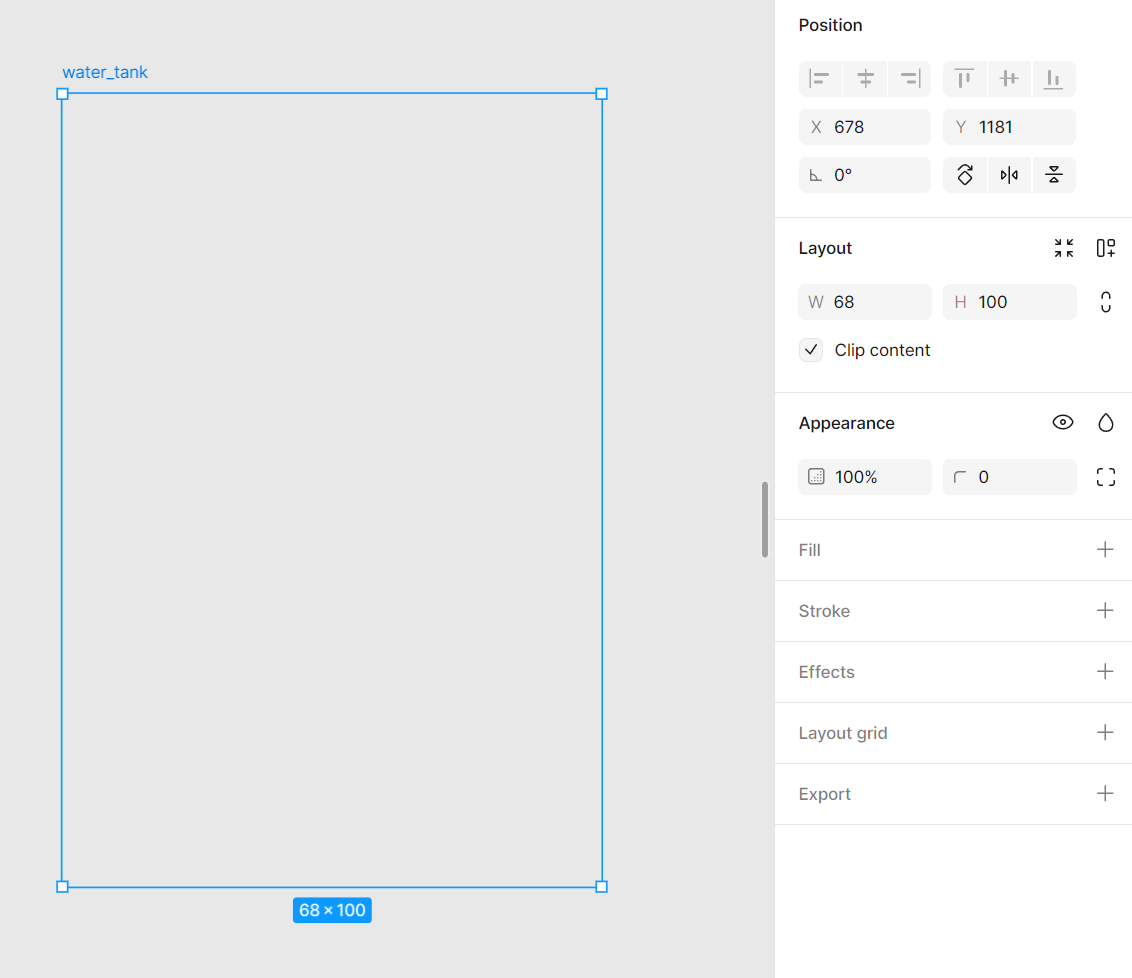

a.Размеры SVG 68x100. Убираем белый фон:

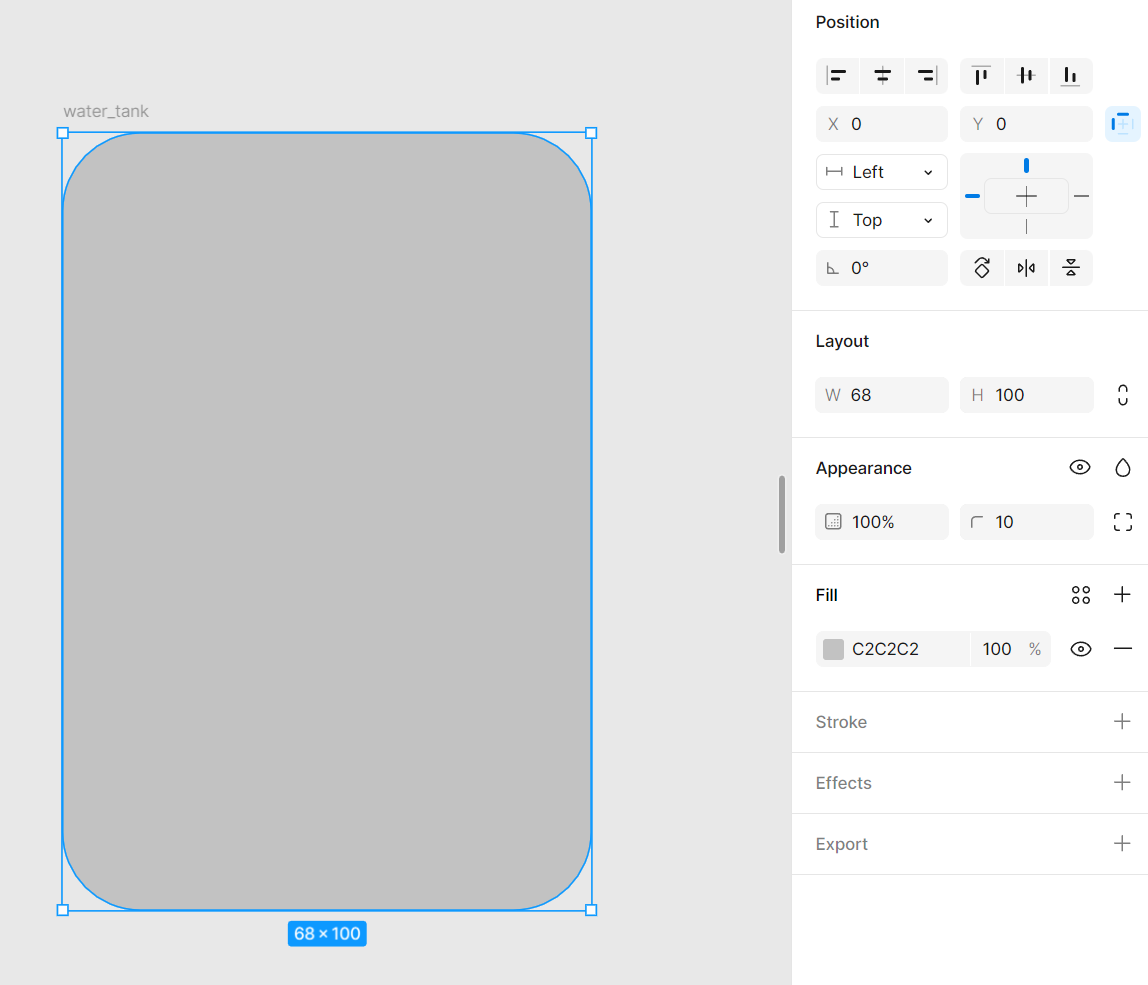

b.Создаем прямоугольник с размерами 68x100, закругленными углами 10 и заливкой фона #C2C2C2:

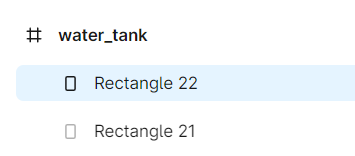

c.Продублируем прямоугольник. Дубликат будет использоваться в качестве маски для воды:

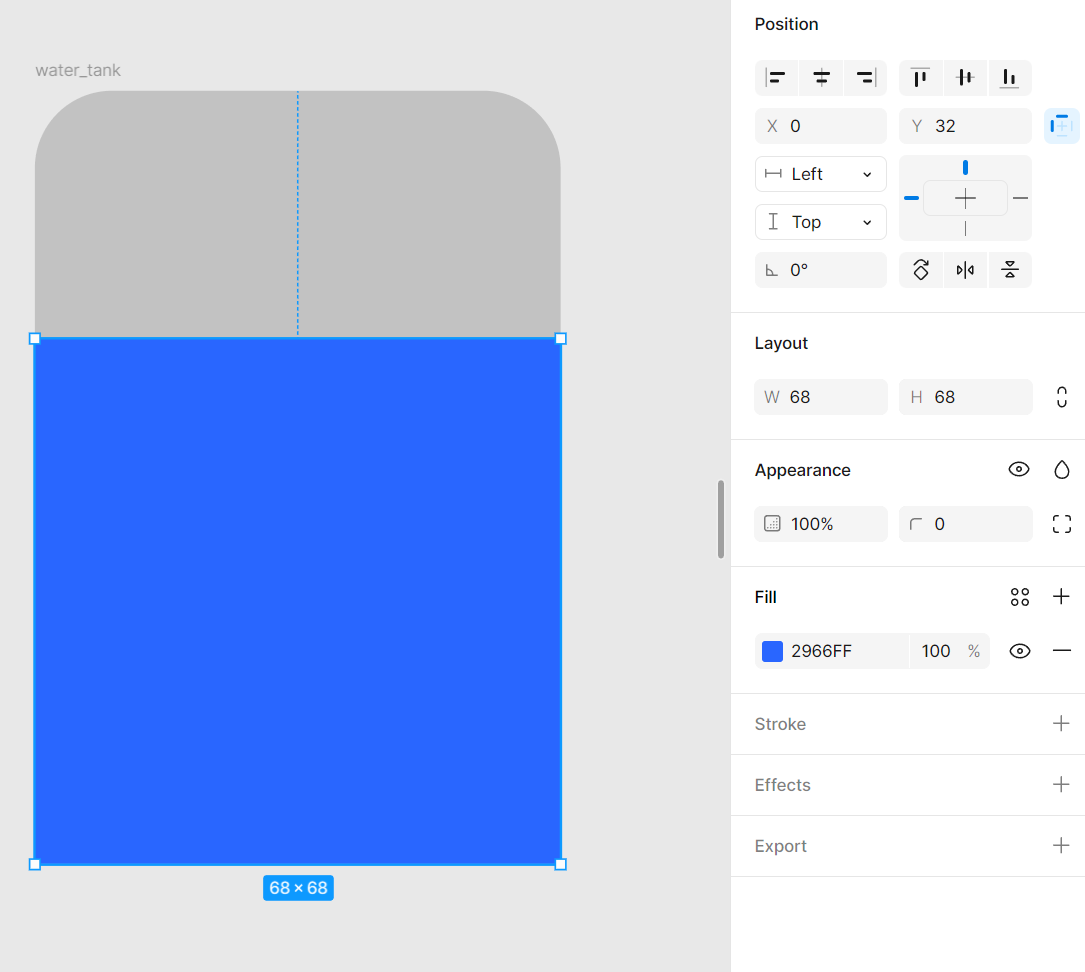

d.Теперь создадим небольшой квадрат 68x68, который будет выступать в роли воды. Заливка квадрата #2966FF:

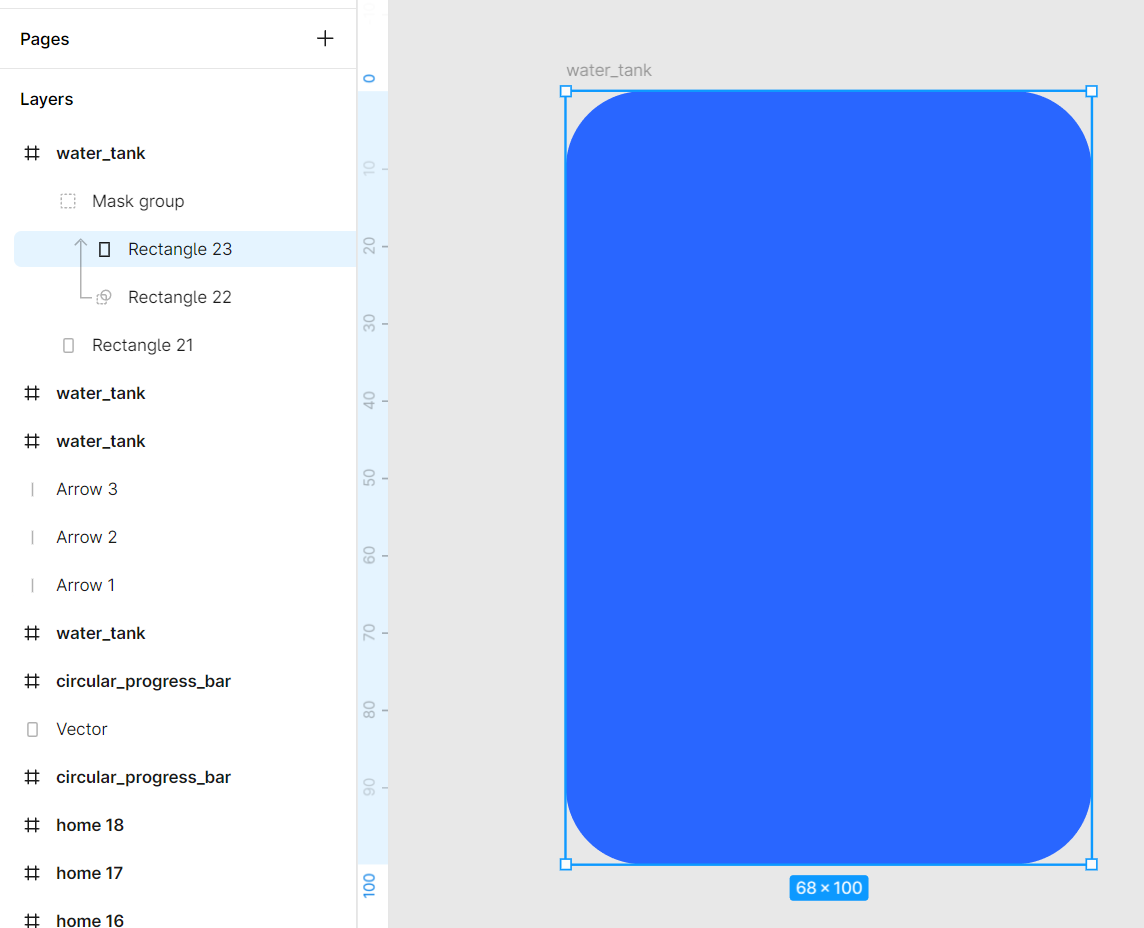

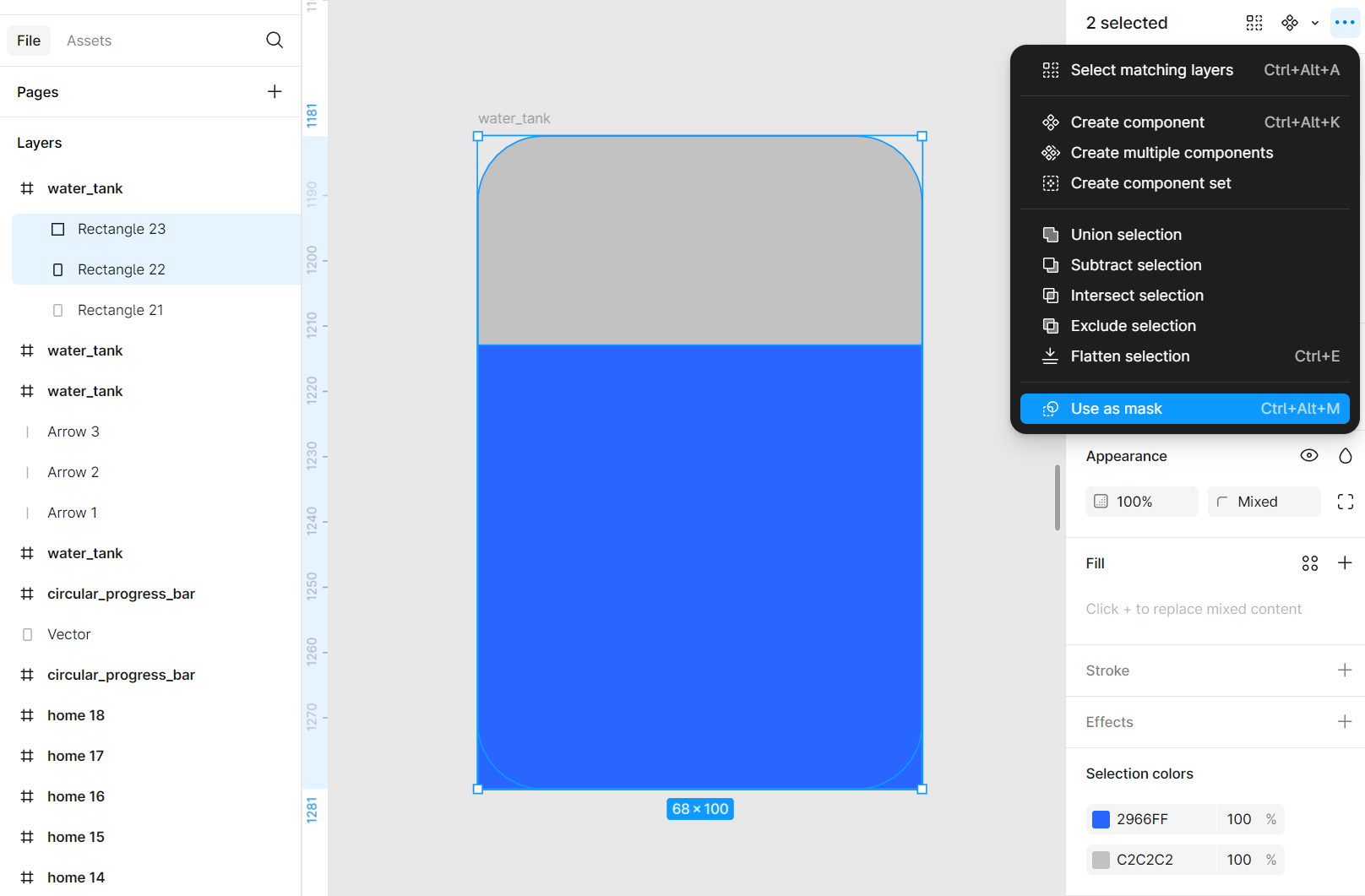

e.Далее нужно создать маску. Для этого нужно выбрать дубликат серого прямоугольника и синий квадрат. В Figma необходимо выбрать Use as mask:

Маску (Mask) не следует путать с Булевыми операциями (Boolean operations). Маска используется, чтобы скрыть часть слоя, не повлияв на саму фигуру. Булевы операции нужны для создания сложных фигур. Делается это при помощи комбинирования фигур и булевых операций: объединения (union), вычитания (substract), пересечения (intersect) и исключения (exclude). Ниже приведены примеры булевых операций в разных графических редакторах:

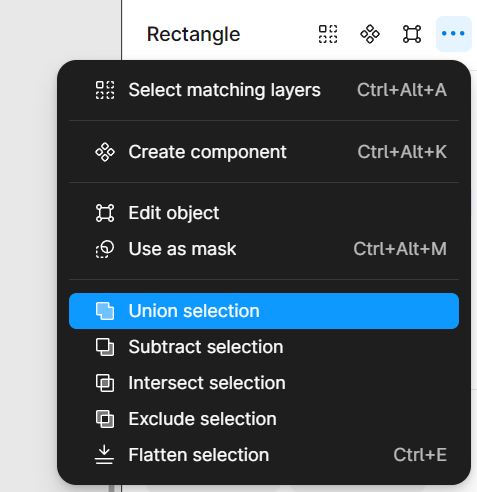

- Figma:

- Adobe Illustrator:

- Inkscape:

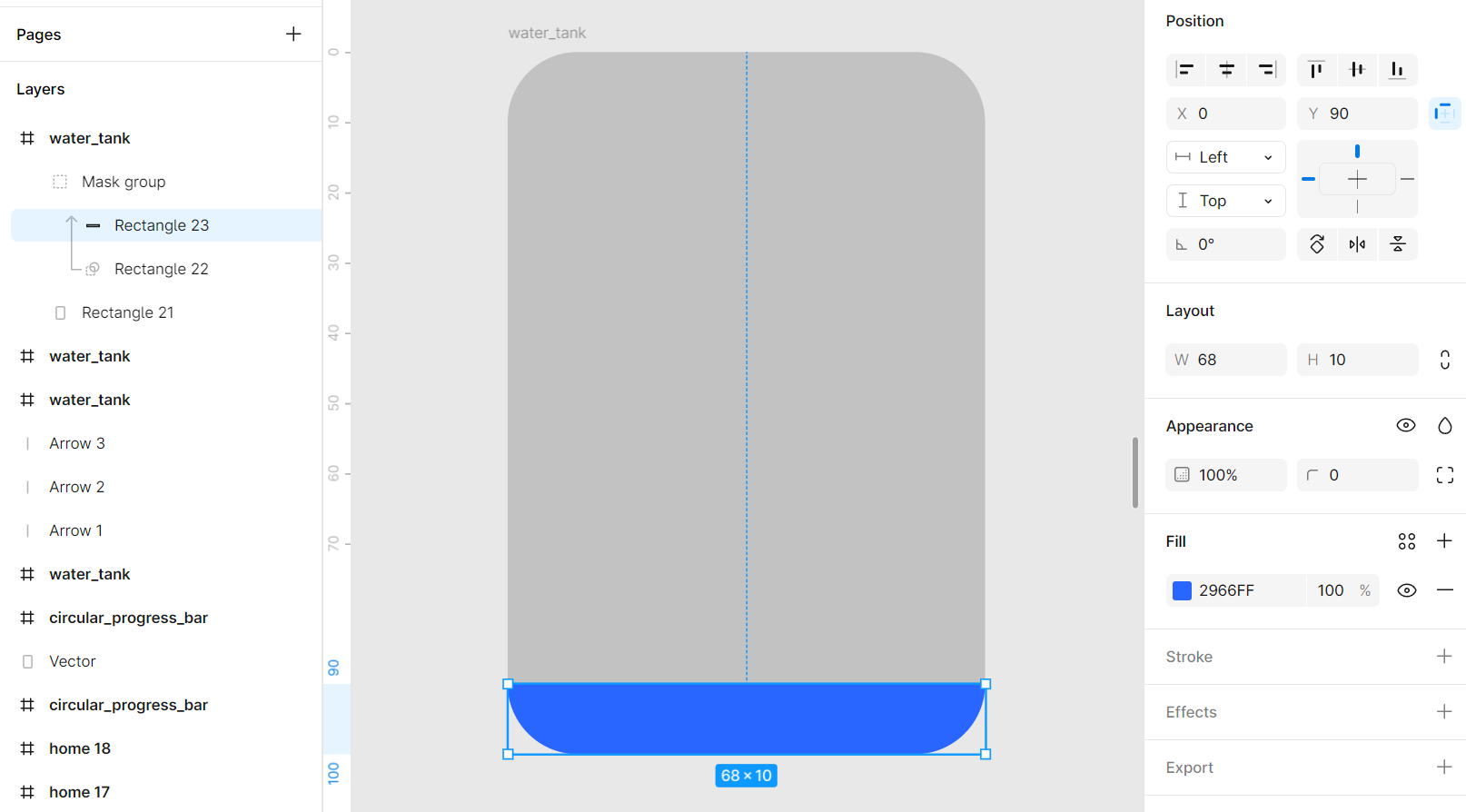

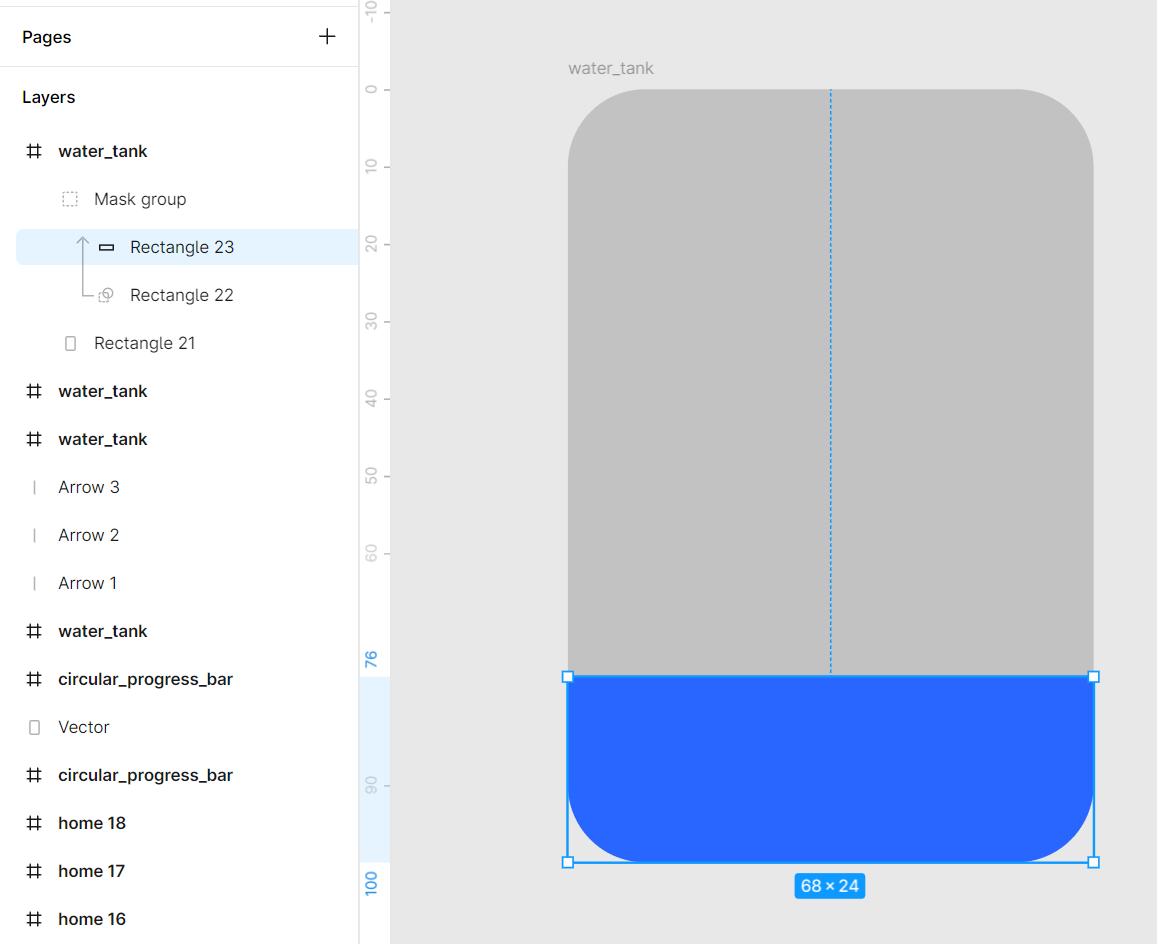

f.Теперь при регулировании слоя маски, на скриншоте это "Rectangle 23", можно изменить уровень воды в емкости:

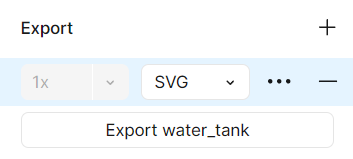

g.Выставим высоту слоя маски 10 и экспортируем SVG:

2.Откроем SVG:

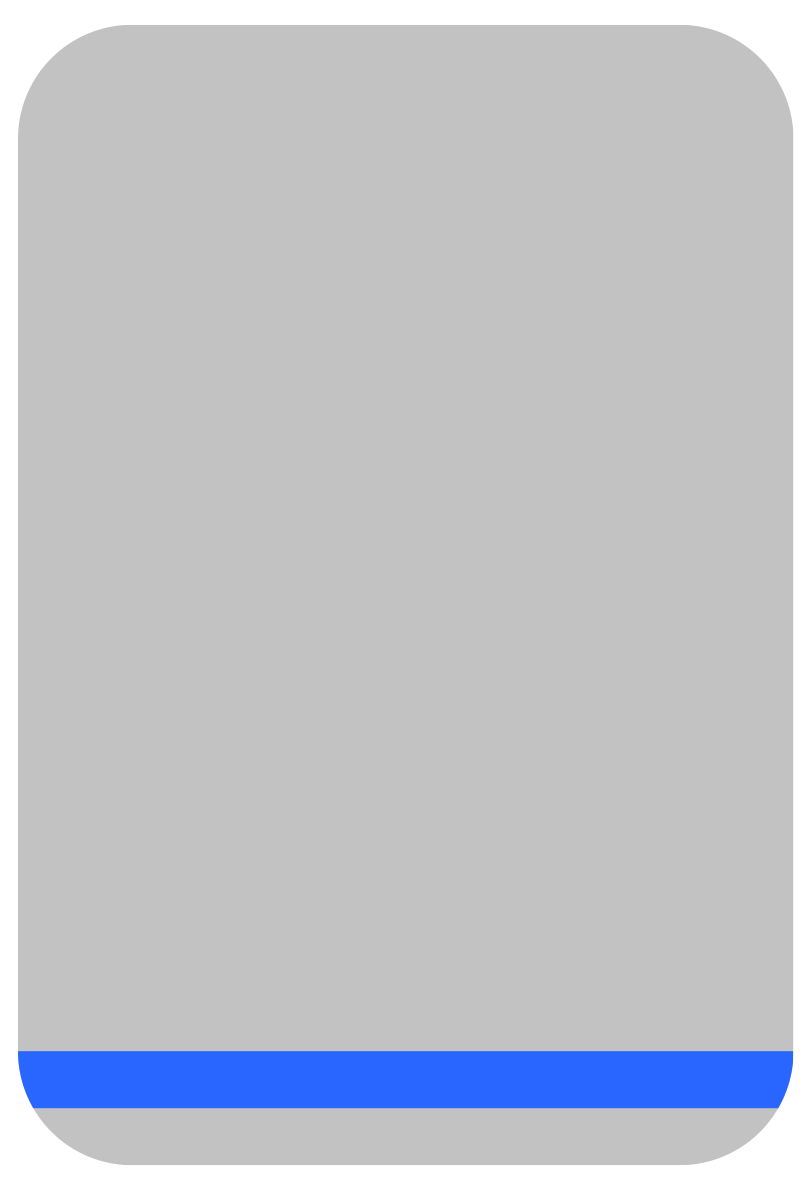

3.Найдем строку "<rect y="90" width="68" height="10" fill="#2966FF"/>" и в ней изменим атрибут "height" с 10 на 5:

<rect y="90" width="68" height="5" fill="#2966FF"/>

4.Видно, что вода меняется от координатной точки (y="90") вниз. Данную проблему можно решить двумя способами:

Примечание: Почему вода смещается вниз, а не вверх?

- В SVG координатная система начинается в левом верхнем углу (черный квадрат на изображении);

- Координата "y" указывает на верхнюю границу элемента относительно SVG;

- В итоге: У тега <rect> значение y="90" означает, что верхняя граница фиксирована на 90, а свойство height определяет, насколько элемент будет распространяться вниз, т.е.  y = 90 + height.

❖Способ 1. Вертикально отзеркалить SVG проектным способом: В теге SVG <rect y="90" width="68" height="5" fill="#2966FF"/> нужно изменить координату "y" на 0.

<rect y="0" width="68" height="5" fill="#2966FF"/>

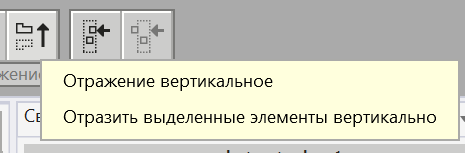

Но после импорта и при размещении данной SVG на мнемосхему нужно будет постоянно отзеркаливать элемент, либо создавать отдельный отзеркаленный экземпляр емкости.

Благодаря этому вода будет меняться не сверху вниз, а снизу вверх.

❖Способ 2: Вертикально отзеркалить в SVG: Необходимо изменить в теге SVG <rect y="90" width="68" height="5" fill="#2966FF"/> координату "y" на 0. И также в тег <svg> добавить новый атрибут transform для отражения по вертикали всей SVG: transform="scale(1 -1)":

       water_tank.svg

Примечание: Что означает scale(1 -1)?

•Первый параметр scale означает масштаб по оси X. Второй по оси Y;

•1 - по горизонтали (X) означает что ничего не изменится;

•-1 - по вертикали (Y) означает что весь SVG зеркально отразится.

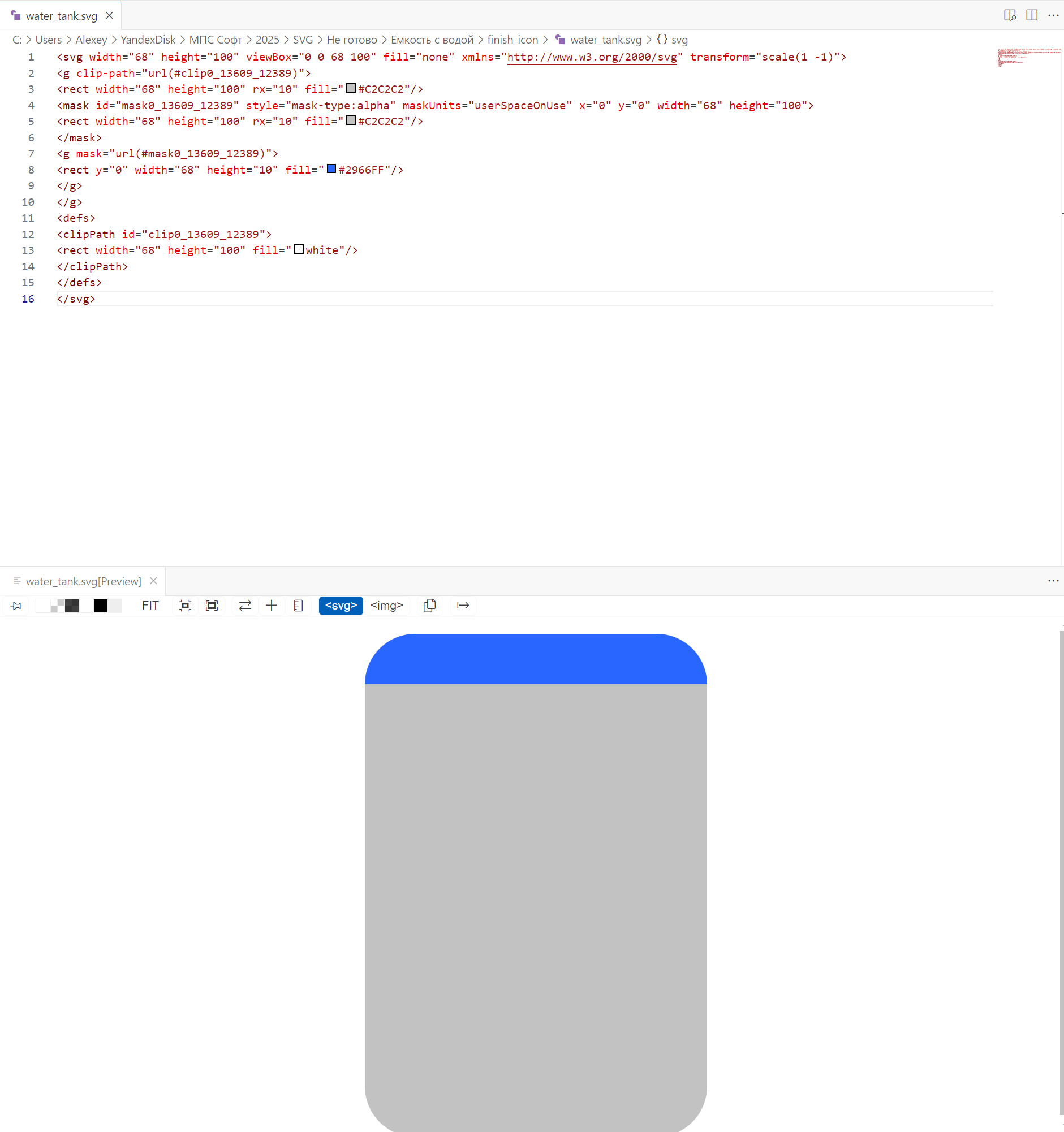

В Visual Code превью SVG может ошибочно показывать, что вода осталась сверху, а не снизу, после добавления "transform="scale(1 -1)"":

Это баг плагина для предпросмотра SVG. Перепроверьте результат с помощью любого браузера: в нём все отображается корректно.

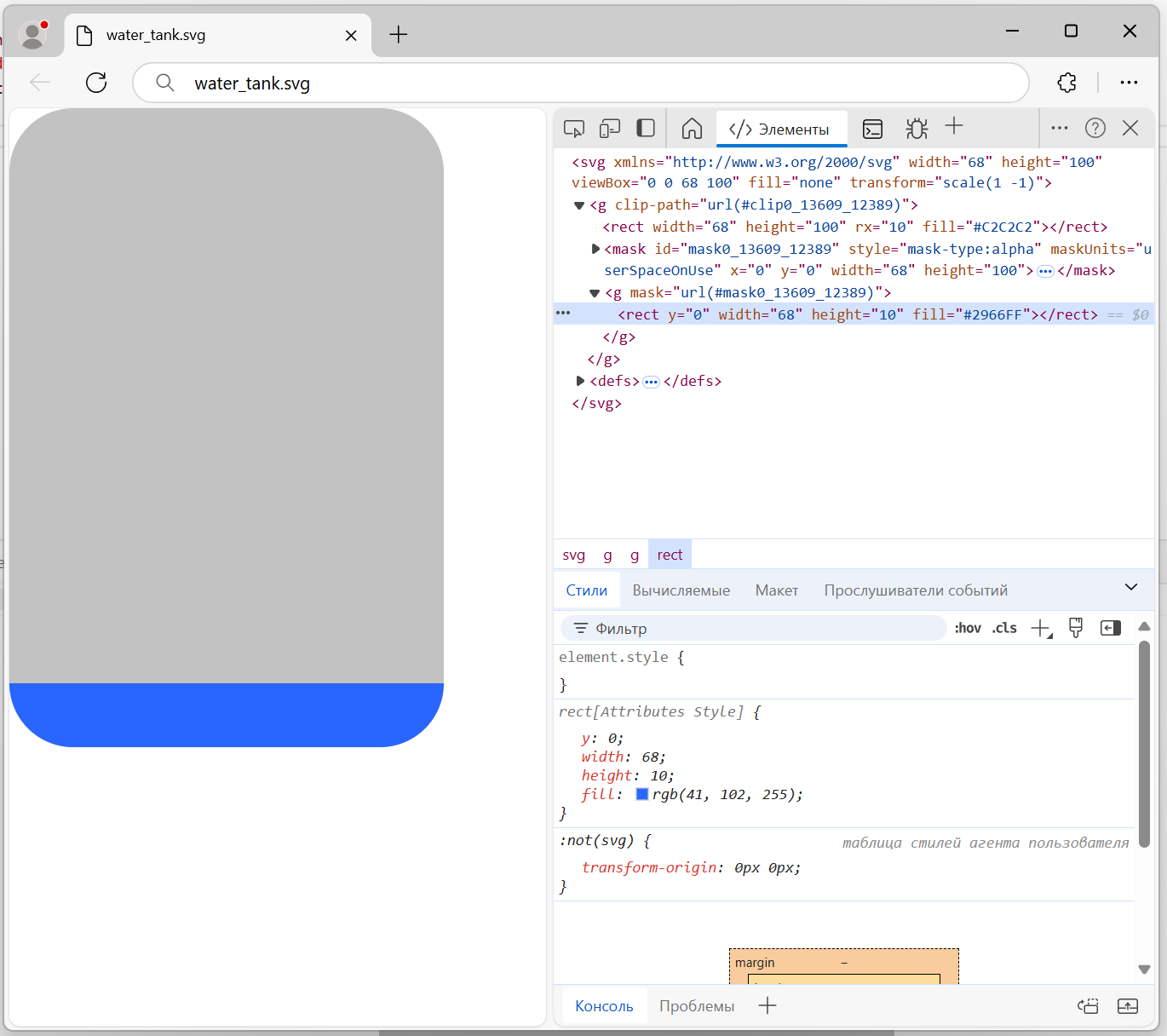

На изображении ниже в качестве перепроверки SVG использовался браузер Edge:

5.Добавляем в SVG два id:

a.Для регулирования уровня воды и фона воды: id="water";

b.Для регулирования фона емкости: id="tank_bg".

       water_tank.svg

SVG готов.

6.Теперь сделаем импорт SVG:

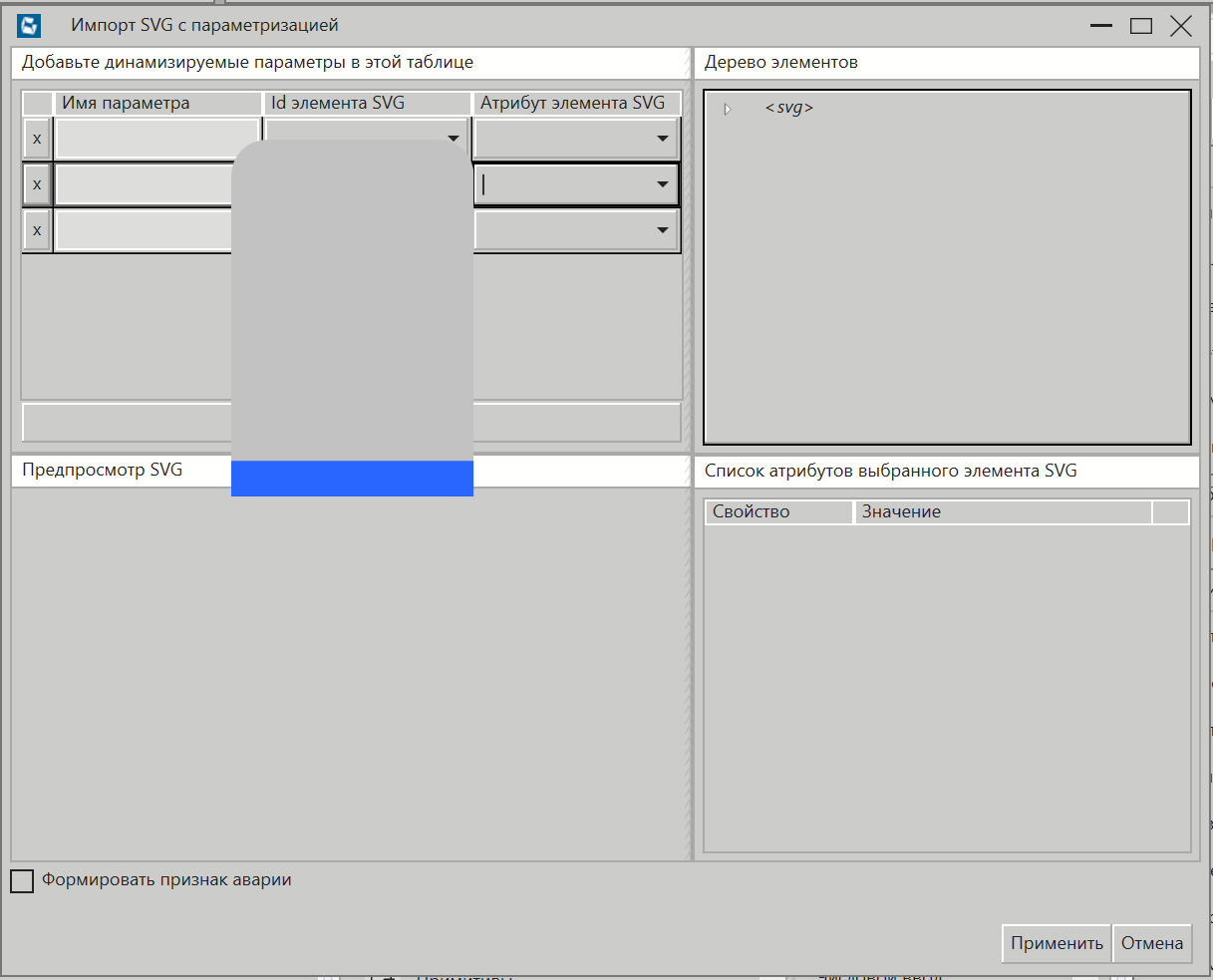

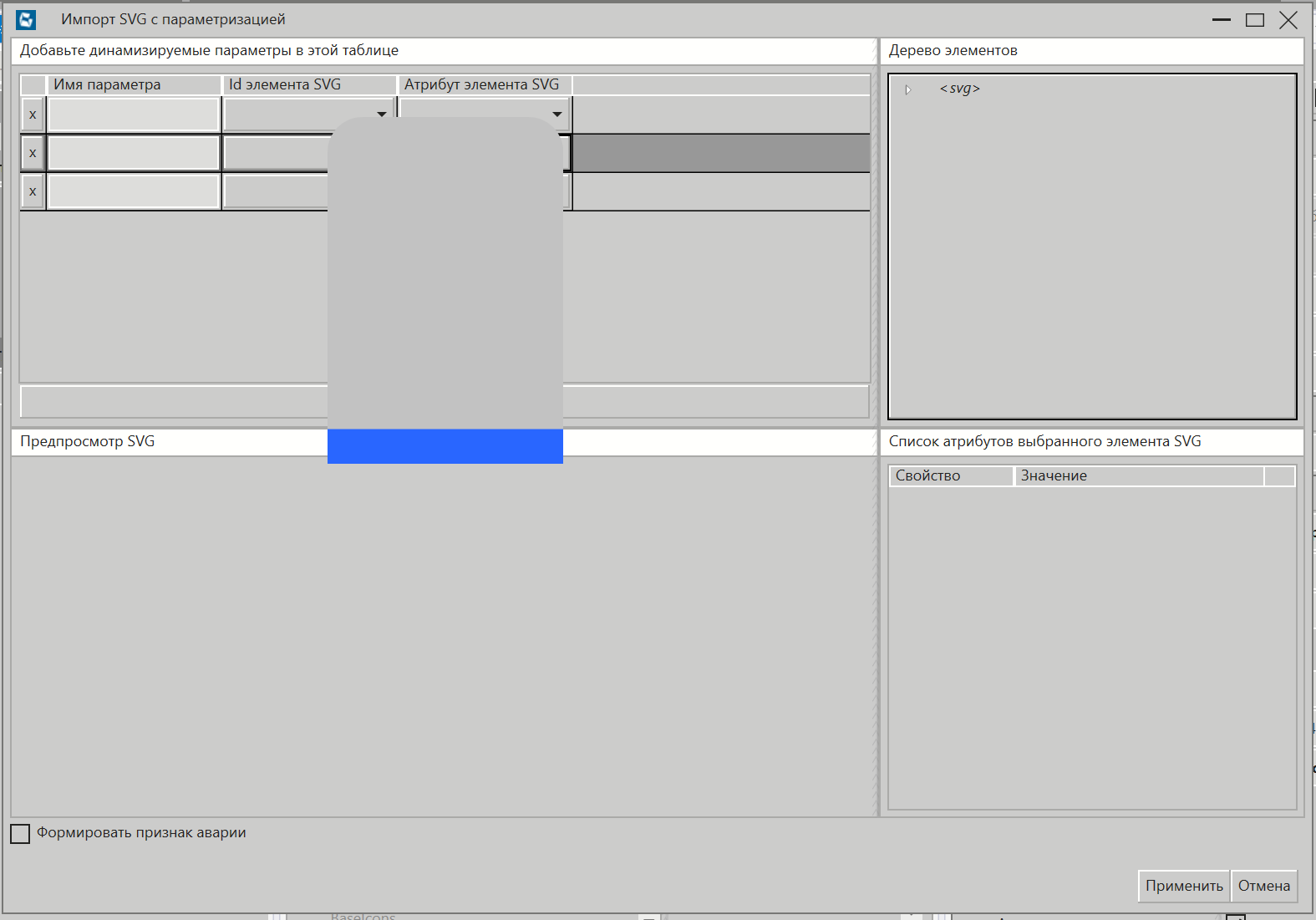

Важно! Во время создания документации существует небольшой визуальный баг, который может ввести в замешательство.

Окно импорта можно отрегулировать, чтобы можно было увидеть поле ввода Атрибута элемента SVG:

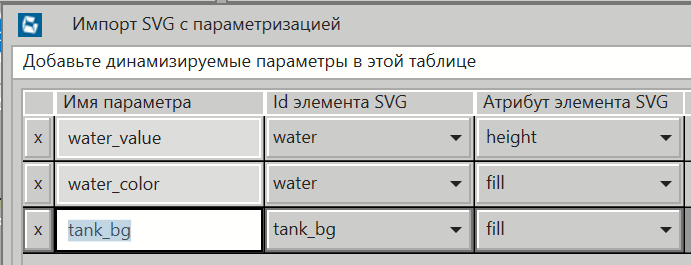

Параметры в окне импорта:

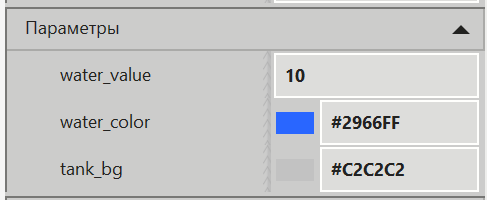

Импорт выполнен успешно, нужные свойства появились:

7.Создаем окно для проверки. Разместим в него вертикальный ползунок и две кнопки выбора цвета и SVG:

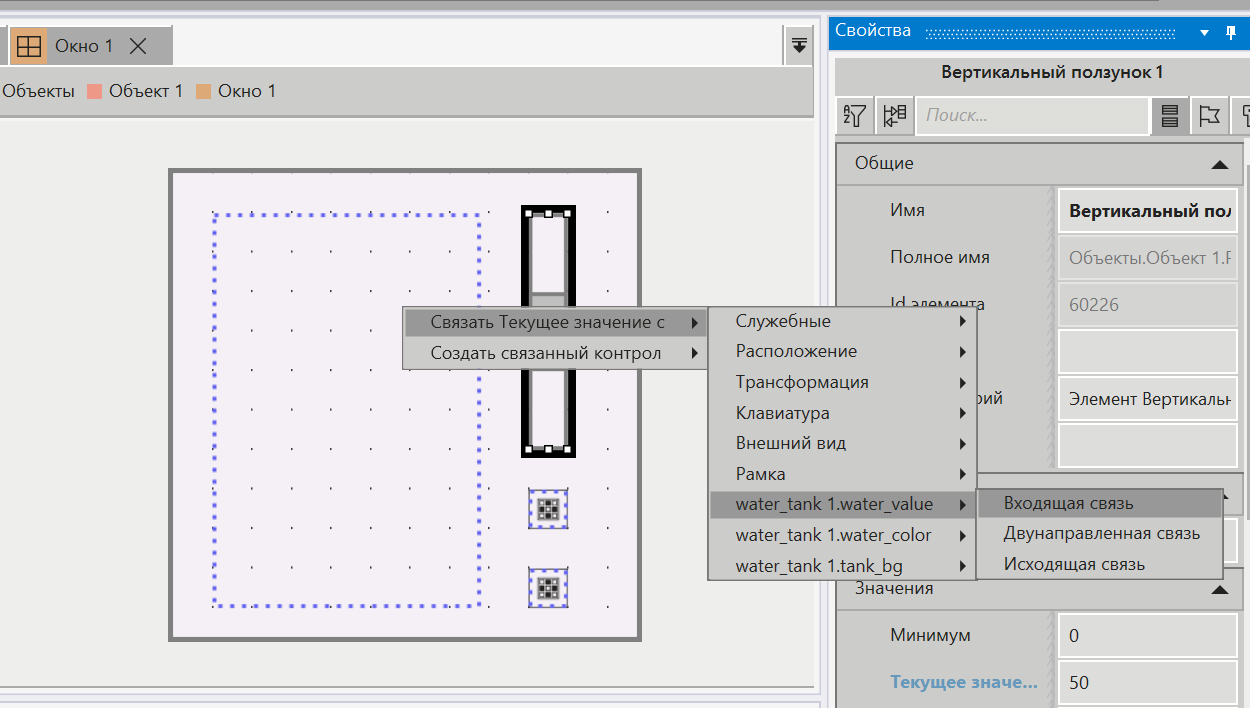

a.Вертикальный ползунок и его свойство Текущее значение связываем со свойством water_value SVG как входящую связь:

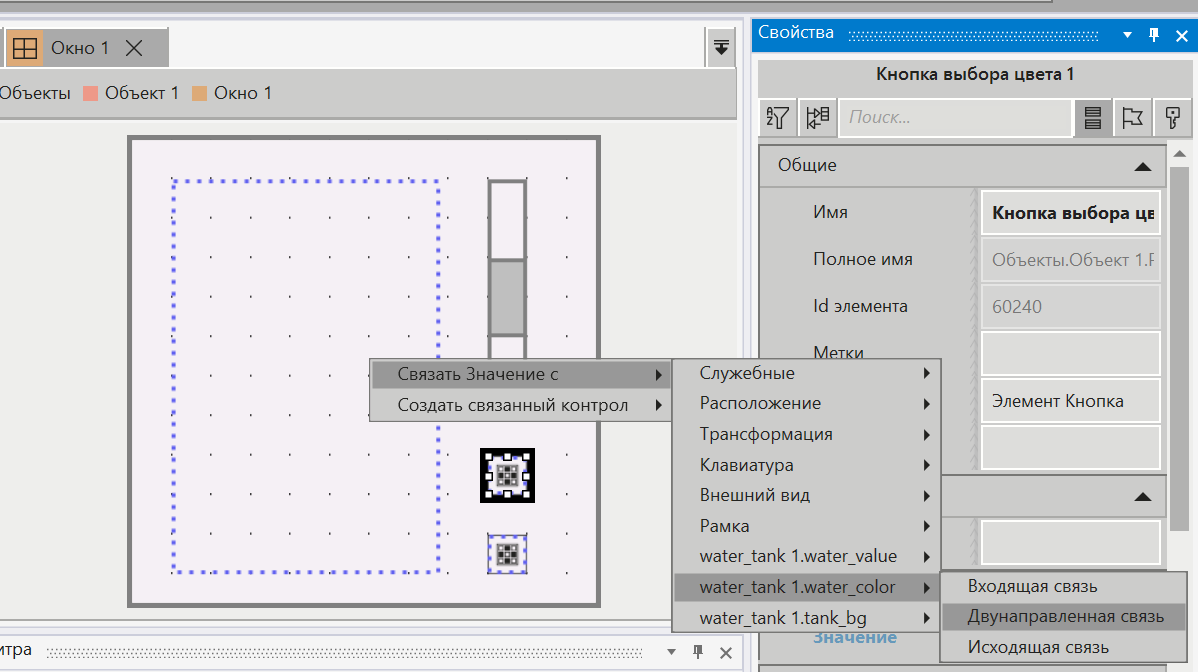

b.Первую кнопку цвета и ее свойство Значение связываем со свойством water_color SVG как двунаправленную связь:

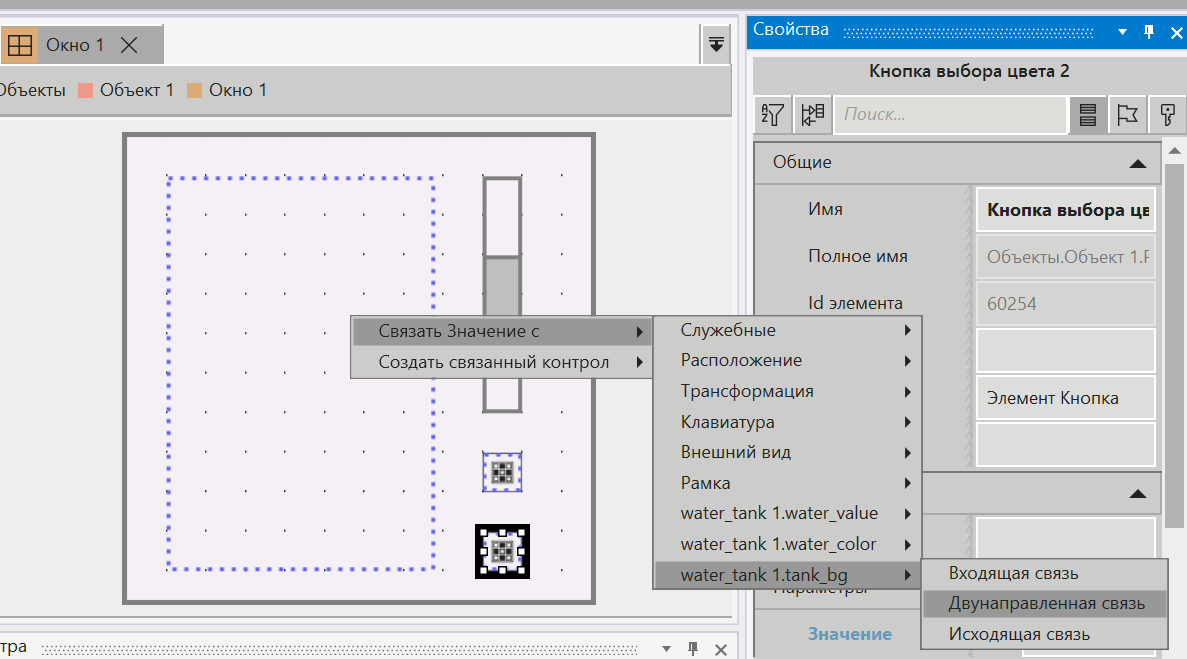

c.Вторую кнопку цвета и ее свойство Значение связываем со свойством tank_bg SVG как двунаправленную связь:

8.Назначаем Окно как стартовое и запускаем проект на исполнение.

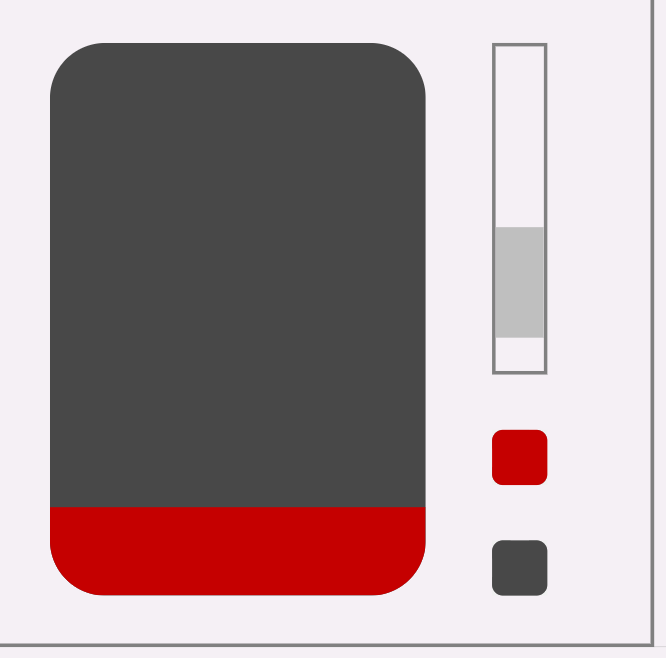

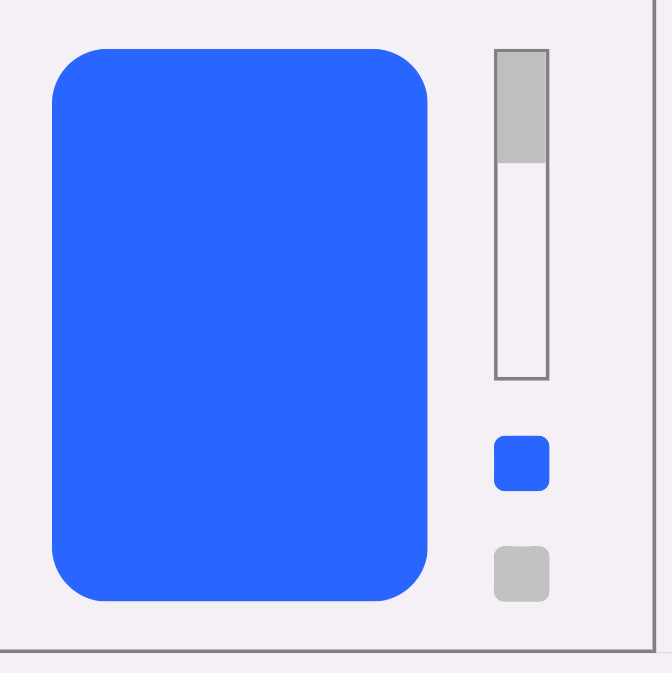

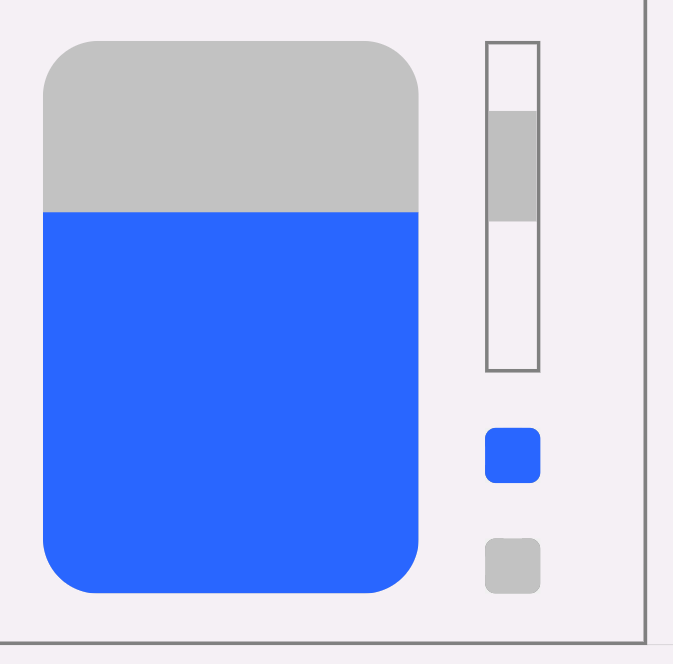

При регулировании с помощью вертикального ползунка и кнопок выбора цвета можно динамически менять SVG:

9.В качестве бонуса сделаем дубликат water_tank SVG и XML с суффиксом "_with animation", чтобы добавить анимацию.

Для этого нужно зайти в SVG и в селектор #water добавить свойство "transition: height 1s;", которое будет отвечать за анимацию атрибута height.

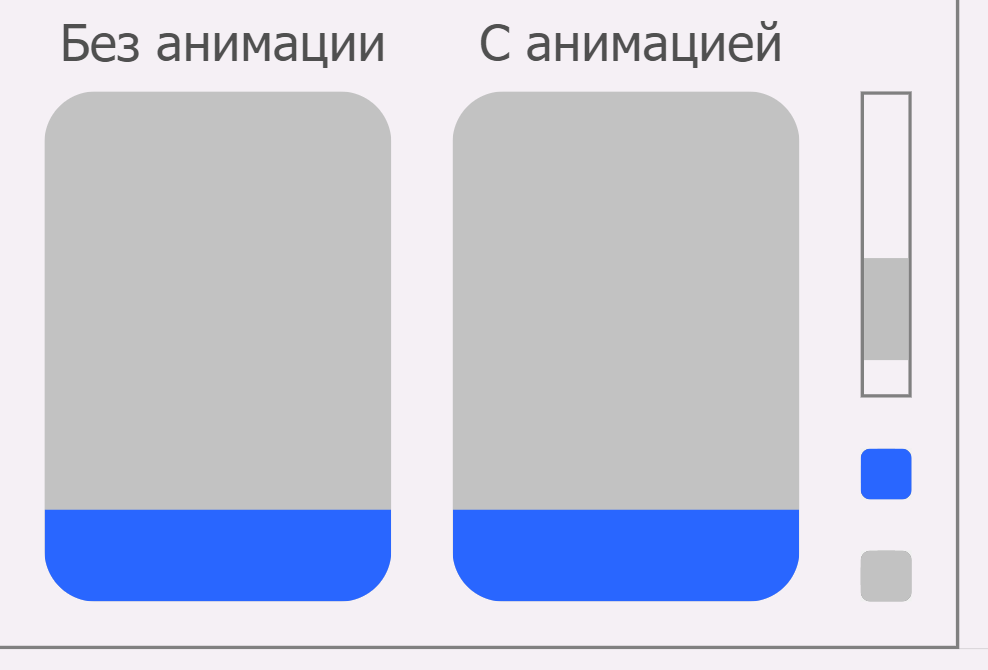

Импортируем SVG с анимацией и выставляем ее в Окно мнемосхемы для сравнения.

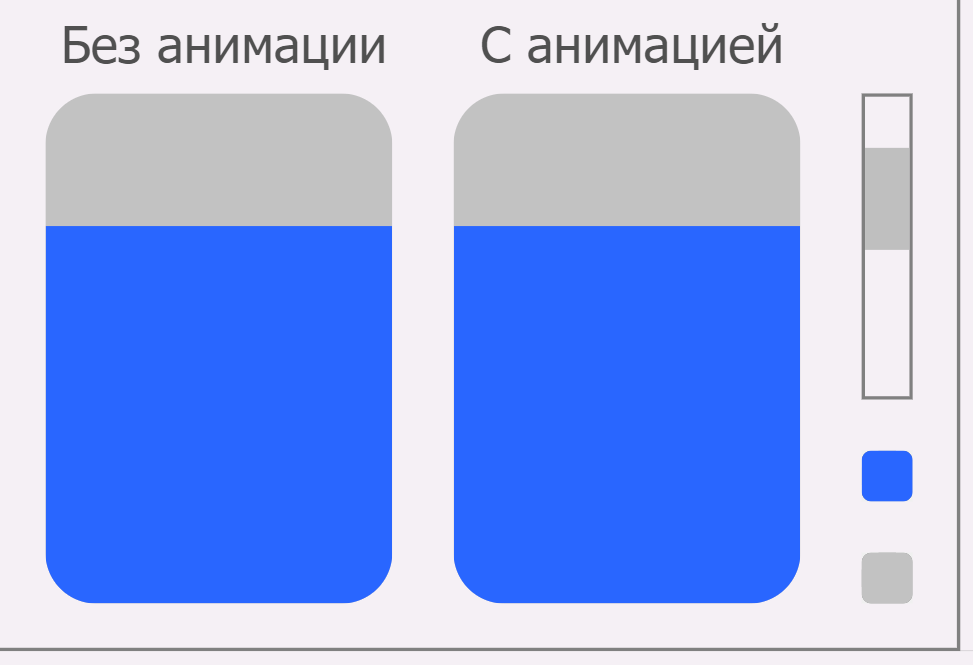

10.Готово, анимация работает:
