Панель Словарь отображает подключенные данные, доступные источники данных, системные переменные и функции. Кроме этого, в словаре можно создавать соединение и подключать новые источники данных, устанавливать связи между источниками данных.
Вид панели Словарь по умолчанию:
Для того чтобы отобразить дерево источников в словаре, нужно создать новый источник данных, нажать на кнопку Показать больше или синхронизировать источники проекта по дереву .

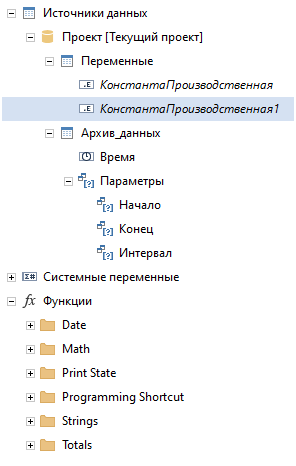

На рисунке снизу приведен пример Словаря :
Панель Словарь включает в себя:Панель инструментов словаря ,Дерево данных ,Панель описания ,Панель настройки словаря . Рассмотрим эти составляющие более подробно.
Панель инструментов словаря
Представляет собой набор инструментов и команд для работы со Словарем .
Вид панели:
Элемент |
Назначение |
Создать |
Содержит команды для создания новых элементов: новое соединение, новый источник данных, новая связь, новая переменная, бизнес объекты. Подробное описание смотрите в разделе Меню Создать . |
Действия |
Представляет собой набор команд для работы со словарем таких как: создание, открытие, сохранение словаря, добавление, экспорт и импорт словаря в виде XML-схемы, синхронизация данных представленных в словаре с данными зарегистрированными в хранилище данных. Как правило, данные команды при создании отчетов в MasterSADA 4D не используются. |
Изменить |
Предоставляет возможность редактировать созданные элементы. При нажатии кнопки запускается редактор выделенного элемента в дереве Словаря данных. |
Удалить |
Удаляет выделенный элемент в дереве Словаря данных. |
Вверх, Вниз |
Перемещает выделенный элемент в дереве Словаря данных вверх или вниз. |
Настройки |
Открывает Панель настройки словаря (см. ниже). |
Дерево данных
Дерево данных представляет собою список всех данных словаря, которые отображаются в виде дерева.
Вид дерева данных :
По умолчанию дерево содержит три узловых элемента:
•Источники данных - где указывается, откуда будут браться данные для построения отчета. По умолчанию в проект уже добавлен источник данных - текущий проект. Порядок работы с источниками данных смотрите в разделе Источники данных .
•Системные переменные - это переменные, которые сообщают, какую-либо информацию о текущем состоянии отчета. Список всех доступных переменных смотрите в разделе Системные переменные .
•Функции - в этой категории представлены элементы, при помощи которых можно рассчитать определенный результат или вернуть необходимое значение. Все элементы категории Функции разделены по группам. В разделе Функции и расчет итогов представлен перечень функций, их описание и краткие примеры.
В процессе разработки отчета может быть добавлена еще одна категория Переменные . В эту категорию добавляются ***локальные переменные .
Важно! Если выделить элемент в дереве, то в панели свойств редактора отчетов будут отображаться его свойства.
Панель описания
Панель описания отображает краткое описание выделенной системной переменной или функции.
Вид панели для системной переменной Line:
Панель настройки словаря
Панель настройки словаря представляет собой панель с тремя параметрами, позволяющими оптимизировать работу со словарем и его содержимым. Панель открывается после нажатия на соответствующую иконку в панели инструментов словаря (описание выше).
Вид панели:
Команда |
Назначение |
Использовать псевдонимы (Use Aliases) |
Предоставляет возможность вместо Имя отображать Псевдоним компонентов в шаблоне отчета. |
Создавать поле при Двойном Щелчке (Create Field on Double Click) |
Предоставляет возможность создавать поля на бэнде Данные . Поля создаются на том бэнде, у которого выбран источник данных , по полям которого производится двойной щелчок в словаре. |
Создавать подпись (Create Label) |
Присоединяет заголовок колонки данных при ее перетаскивании на шаблон отчета. |
Группа Сортировка |
Определяет порядок расположения элементов в словаре. Возможные варианты: •По возрастанию; •По убыванию; •Нет сортировки
Рекомендуется устанавливать значение Нет сортировки. |
Группа Синхронизировать |
Определяет режим синхронизации зарегистрированных данных в хранилище данных и в словаре данных отчета. Возможные варианты:
|
Подробнее о рассматриваемых терминах в этом разделе можно прочитать в справочной системе:Дополнительные функции отчета .
