_RMP_W – это 16-битовый аналог _RMP_B (OSCAT), т.е. данный ФБ генерирует пилообразный сигнал в диапазоне 0..65535.

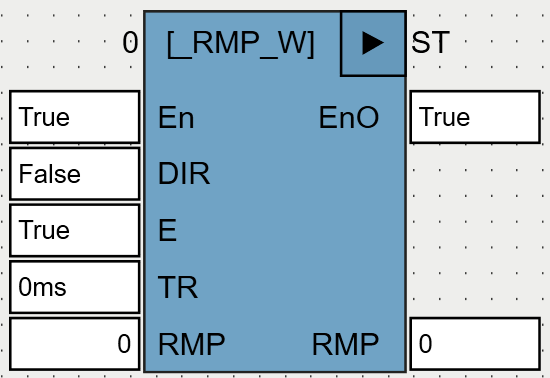

Вид ФБ в редакторе программ языка FBD:
Входы и выходы ФБ:
Название |
Тип |
Описание |
Входы |
||
DIR |
BOOL |
Вход задает направление пилы (DIR=TRUE/FALSE – возрастающая/убывающая пила) |
E |
BOOL |
Вход разрешения/запрета работы (E=TRUE/FALSE) |
TR |
TIME |
Время полного, от 0 до 255, изменения значения сигнала (период пилы). |
Вход-Выход |
||
RMP |
WORD |
После достижения конечного значения пилы это значение сохраняется на входе-выходе. Используется для задания начального значения (при E=FALSE). |
Используемые функции: T_PLC_MS (OSCAT).
