Циклический сдвиг IN влево на N разрядов. Справа число дополняется разрядами, которые при сдвиге "выбывают" слева.

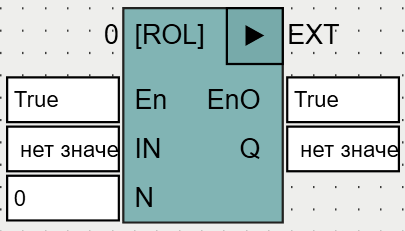

Вид функции в редакторе программ языка FBD:
Входы и выходы функции:
Название |
Тип |
Описание |
Входы |
||
IN |
ANY_BIT |
Изменяемое значение. |
N |
ANY_INT |
Число, равное количеству сдвигаемых разрядов |
Выходы |
||
Q |
ANY_BIT |
Результат сдвига. Q := rol(IN, N). |
Например, если тип данных IN – UINT и IN=16#8000, то Q=1.
Пример в ST
