MasterSCADA 4D поддерживает чтение осциллограмм из приборов Satec, подключенных узлу по протоколам Modbus RTU или Modbus RTU over TCP.

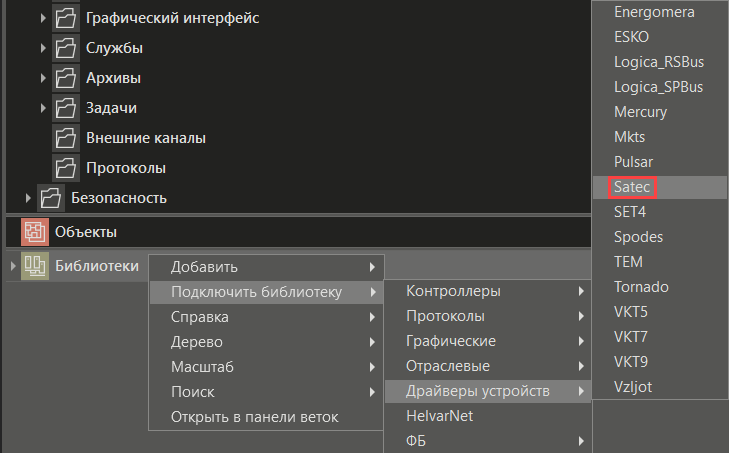

Для получения возможности использования прибора в проекте необходимо подключить соответствующую библиотеку:
В полном дереве библиотека Satec имеет вид:
После этого в проект может быть добавлен модуль-ввода вывода Satec 135 любым известным способом, например, при помощи контекстного меню протокола узла, или с использованием контекстной панели, или путем перетаскивания элемента из библиотеки в дерево системы.

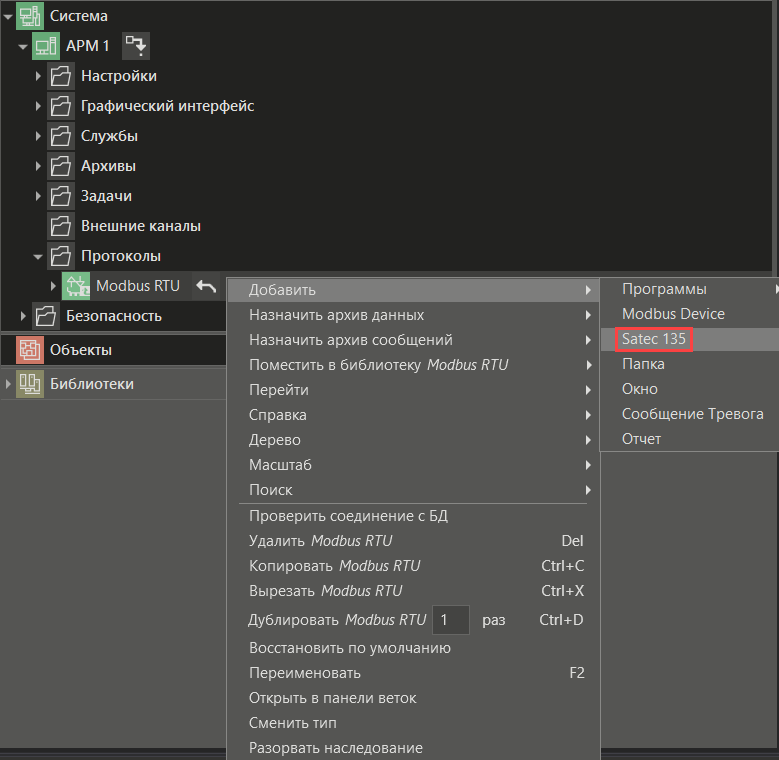

Рекомендуется добавлять элементы в проект при помощи контекстного меню:

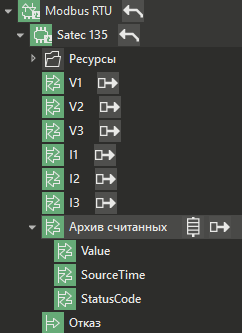

Вид прибора в дереве системы:
Далее необходимо настроить панель свойств элемента Satec 135.
