Шаблон архивирования – это библиотечный элемент, содержащий комплекс настроек, которые будут учитываться при архивировании значений параметров. В случае, если шаблон архивирования не назначен параметру, то при архивировании будут использоваться настройки, заданные в настройках элемента Основной архив данных в группе Архивы. Как правило, шаблоны архивирования используются в том случае, когда разным параметрам требуется обеспечить сохранение в архивах с разными мертвыми зонами.
Создание шаблона архивирования

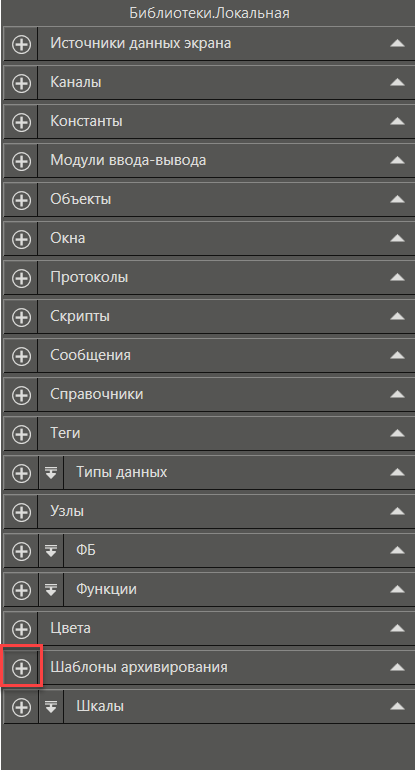

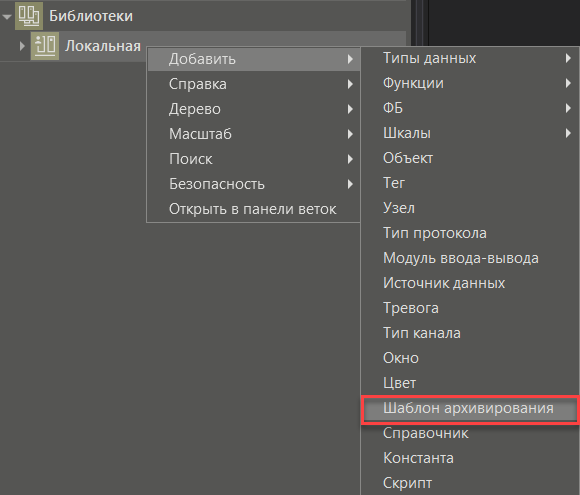

Создать шаблон архивирования можно в пользовательской библиотеке при помощи контекстного меню, либо в контекстной панели:

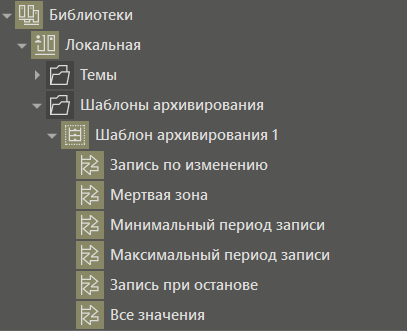

В результате получим:

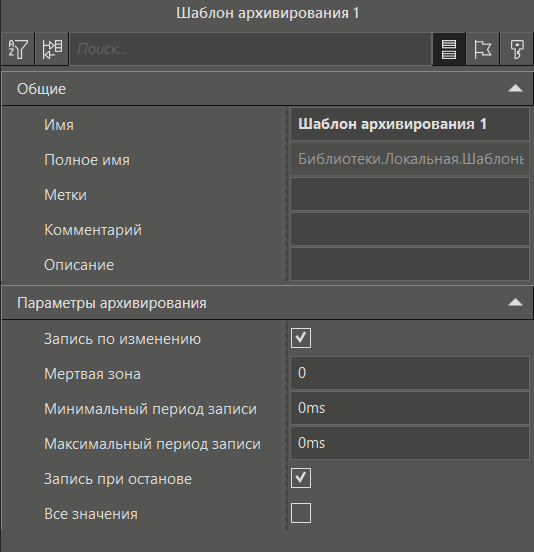

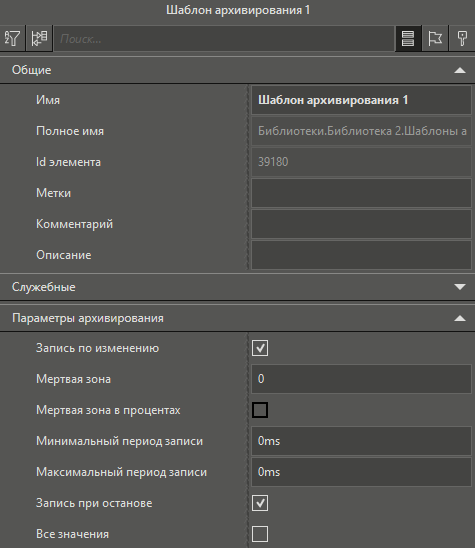

Настроить элемент можно в панели свойств элемента Шаблон архивирования 1:
Свойство |
Тип |
Описание |
Запись по изменению |
BOOL |
Определяет способ записи данных в архив. По умолчанию флаг TRUE, в архив попадают все данные, изменившиеся на величину большую, чем указано в настройке Мертвая зона, но не чаще, чем указано в настройке Минимальный период записи. Если флаг FALSE, то используется запись данных типа SYSTEM_*_PARAM в архив с периодом, указанным в поле Максимальный период записи (если только значение Value не равно нулю). |
Мертвая зона |
LREAL |
Значение не записывается в архив, если оно изменяется на величину меньшую, чем задано данным параметром. Данная настройка влияет только на вещественные параметры. |
Мертвая зона в процентах |
BOOL |
Определяет, в каких единицах измерения задаётся значение параметра Мертвая зона: •если флаг снят - мертвая зона задаётся в абсолютных единицах (по умолчанию); •если флаг установлен - мертвая зона указывается в процентах от диапазона шкалы AI. Данная настройка может быть применена только к тем параметрам, которым назначена шкала AI. Если шкала AI не назначена, а флаг настройки установлен, то при компиляции будет выведено предупреждение в формате: Параметру '{Имя параметра}' [{id}] не назначена шкала AI, поэтому значение мертвой зоны, заданное в процентах, будет проигнорировано. |
Минимальный период записи |
TIME |
Значения пишутся в архив не чаще, чем 1 раз за данный период. При нулевых значениях, указанных в данном поле, настройка не влияет на работу БД. |
Максимальный период записи |
TIME |
Значения пишутся в архив с данным периодом, даже если они не менялись. При нулевых значениях, указанных в данном поле, настройка не влияет на работу БД. |
Запись при останове |
BOOL |
Если флаг установлен и в данной сессии параметру присваивались значения, то при остановке исполнительной системы последнее значение параметра записывается с текущей меткой времени и признаком качества OpcUa_GoodShutdownEvent 0x00A80000. Рекомендуется флаг устанавливать для корректного отображения значений на тренде и для анализа значений параметров в базах данных. |
Все значения |
BOOL |
Если установлен, то идет запись каждого поступающего значения. Будут записаны все значения параметров типа SYSTEM_*_PARAM, когда изменялась метка времени (SourceTime). |
Использование шаблона архивирования

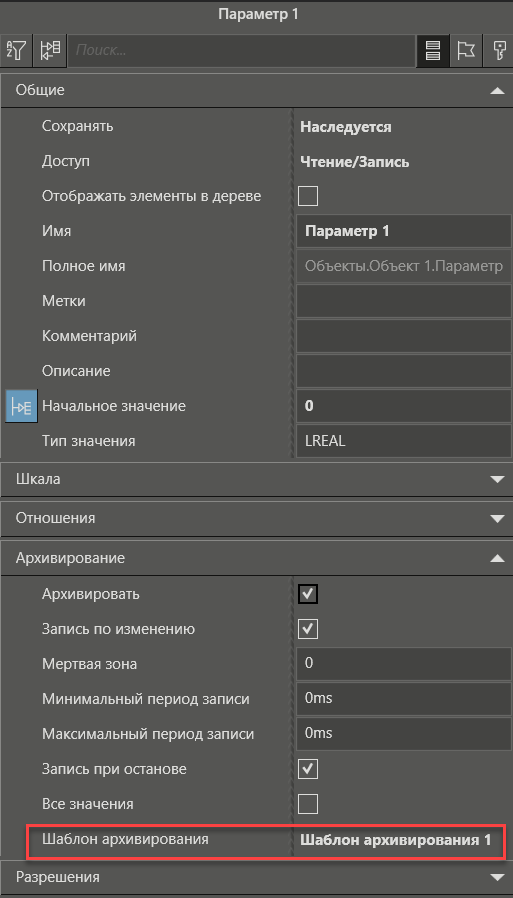

Созданный в библиотеке шаблон архивирования может быть выбран в настройках параметров:
При необходимости, значения свойств у конкретного параметра можно изменить индивидуально. Если параметру необходимо задать уникальные настройки, которые не будут повторяться у других параметров, то можно выбрать Шаблон архивирования, созданный в Стандартной библиотеке по умолчанию, и в панели свойств параметра переопределить необходимые значения.
