Сдвиг IN вправо на N разрядов, слева число дополняется нулевыми разрядами.

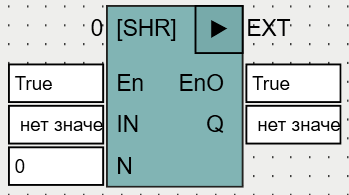

Вид функции в редакторе программ языка FBD:
Входы и выходы функции:
Название |
Тип |
Описание |
Входы |
||
IN |
ANY_BIT |
Изменяемое значение. |
N |
ANY_INT |
Число, равное количеству сдвигаемых разрядов |
Выходы |
||
Q |
ANY_BIT |
Результат сдвига. Q := shr(IN, N). |
Например, shr(8, 2) = 2.
Пример в ST
