Функциональный блок SR - триггер с приоритетом по установке.

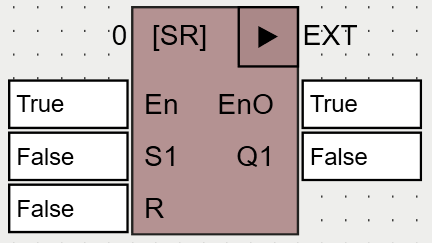

Вид функции в редакторе программ языка FBD:
Входы и выходы ФБ:
Название |
Тип |
Описание |
Входы |
||
S1 |
BOOL |
Если значение не равно 0, то значение на выходе Q1 тоже не равно 0. |
R |
BOOL |
Если значение равно 0, то значение на выходе Q1 равно 1. |
Выходы |
||
Q1 |
BOOL |
Значение равно 0 только если S1 равно 0, а R не равно 0. В остальных случаях равно 1. |
