Название

Описание

Категория Общие

Как правило, для данного элемента не настраивается. Подробное описание данной категории приведено в соответствующем разделе.

Категория Задача

Задается способ опроса устройства. Подробное описание категории приведено в разделе, описывающем настройку категории Задачи.

Категория Масштабирование

Если модуль ввода-вывода не имеет встроенного масштабирования, то при помощи данной категории можно задать соответствие между значениями в модуле и реальными значениями.  Подробное описание данной категории приведено в соответствующем разделе.

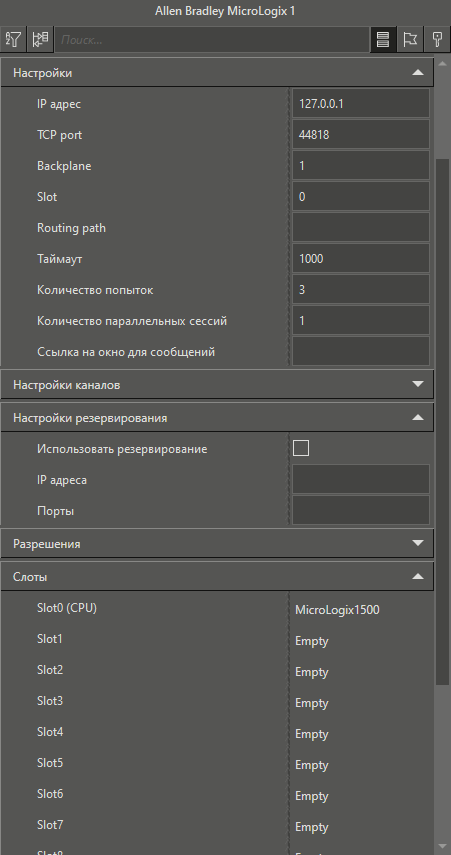

Категория Настройки

IP адрес

Задается IP-адрес устройства в сети.

TCP port

Задается TCP-порт устройства. По умолчанию равен 44818.

Backplane

Параметр сети EthernetIP. Значение берется из настроек устройства. Допустимый диапазон значения от 0 до 255. По умолчанию значение равно 1.

Slot

Параметр сети EthernetIP. Значение берется из настроек устройства. Допустимый диапазон значения от 0 до 255. По умолчанию значение равно 0.

Routing path

Параметр сети EthernetIP, который определяет полный логический адрес до данных внутри устройства.

Таймаут

Максимальное время ожидания ответа от устройства (мс). Если ответ от устройства не будет получен в течении заданного интервала времени, то попытка опроса будет считаться неудачной, и зафиксируется ошибка данного запроса для конкретного устройства.

Количество попыток

Задается максимальное количество попыток запроса к устройству. После достижения указанного значения, устройству будет выставлен Отказ.

Количество параллельных сессий

Задается количество сессий, по которым будет производиться параллельный опрос контроллера. По умолчанию опрос ведется в одной сессии. Рекомендуется использовать эту настройку, если нужно ускорить опрос. Максимальное значение - 15.

Ссылка на окно сообщений

Данная настройка используется для установки связи с окном, которое должно открываться при переходе из журнала к аварийным сообщениям, возникшим в устройстве.

Категория Настройки каналов

Задаются значения по умолчания для создаваемых каналов. В настройке не нуждаются, так как индивидуальные настройки каналов формируются автоматически.

Категория Настройки резервирования

Использовать резервирование

При значении TRUE включается режим резервирования каналов связи. В штатном режиме опрос производится по основному каналу заданному в поле IP адрес. Если возникает отказ устройства (отсутствие ответа) и на входе параметра Установить канал задано -1 (автоматический режим), то происходит переход к следующему резервному каналу. Номер канала к которому происходит попытка подключения указывается в параметре Текущий канал. Если подключения по всем каналам были неудачными, то у модуля выставляется флаг Отказ, попытки подключения продолжаются по кругу - начиная с основного канала.

По умолчанию значение настройки FALSE.

IP адреса

Данная настройка используется только при значении TRUE у настройки Использовать резервирование. Для резервирования каналов указываются несколько IP адресов через запятую.

Переключение на резервный IP адрес произойдет, когда модулю будет выставлен Отказ после достижения максимального количества попыток подключения, указанного в настройке Количество попыток.

Порты

Данная настройка используется только при значении TRUE у настройки Использовать резервирование. Для резервирования каналов указываются несколько портов через запятую. Если количество IP адресов будет больше чем портов, то будет использоваться порт основного канала. Если для резервированных каналов используется такой же порт как для основного, то данное поле можно оставить пустым.

Категория Слоты

С помощью данной категории указывается состав модулей реальной системы. Slot0 - всегда головной модуль контроллера, далее следуют 15 слотов для указания установленных модулей. Указывать состав модулей необходимо для корректной адресации при обращении к переменным входов и выходов.

Slot0 (CPU)

Головной модуль CPU. Различные серии MicroLogix (1100, 1200, 1400, 1500 и др.) различных годов выпуска. Отличаются набором дискретных и аналоговых входов. Выбирается серия в соответствии с конфигурацией контроллера.

Slot1-15

Модули расширения MicroLogix, устанавливаемые в слоты 1-15. Указывается тип модуля в каждом слоте в соответствии с конфигурацией контроллера. Empty - слот пустой. Состав модулей можно посмотреть в RSLogix 500 или на контроллере.
