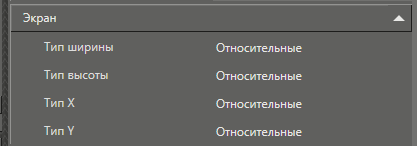

Категория свойств Экран определяет координаты и размер элемента в окне клиента визуализации и его поведение при масштабировании окна браузера. Помимо настроек, сделанных непосредственно в панели свойств элемента, на координаты и размер оказывают влияние настройки Шаблона экрана и родительского окна.
Значения свойств в данной категории могут иметь тип Относительные, либо Абсолютные.

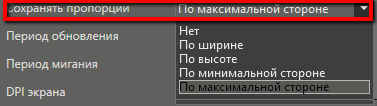

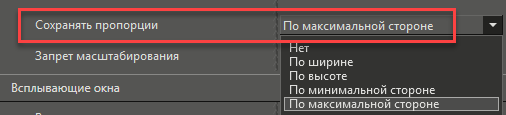

Если задан тип Относительные, то местоположение верхнего левого угла рамки, описывающей элемент, и размер элемента будут зависеть от размера окна браузера, т.е. элементы будут автоматически уменьшаться или увеличиваться. Пропорции размеров элементов будут зависеть от настройки Шаблона экрана Сохранять пропорции:
Если задан тип Абсолютные, то размер элемента и положение верхнего левого угла рамки, описывающей элемент, изменяться не будет, а будут использоваться размеры и координаты, заданные в категории свойств Расположение.
Связь свойств и всплывающего окна

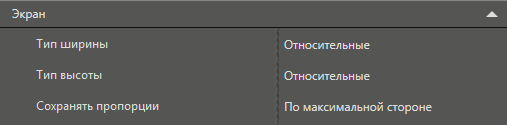

Все вышеперечисленные свойства шаблона экрана влияют на логику поведения всплывающего окна при масштабировании.
Тип ширины шаблона экрана |
Тип высоты шаблона экрана |
Настройка шаблона экрана Сохранять пропорции |
||||
по ширине |
по высоте |
по максимальной стороне |
по минимальной стороне |
нет |
||
Относительные |
Относительные |
Окно, сохраняя свои пропорции, изменяется пропорционально изменению ширины контейнера. Высота окна при изменении только высоты основного окна не меняется (повторяет поведение основного окна). |
Окно, сохраняя свои пропорции, изменяется пропорционально изменению высоты контейнера. Ширина окна при изменении только ширины основного окна не меняется (повторяет поведение основного окна). |
Окно изменяет ширину и высоту пропорционально изменению ширины и высоты основного окна, сохраняя свои исходные пропорции (повторяет поведение основного окна). |
Окно изменяет ширину и высоту пропорционально изменению ширины и высоты основного окна, сохраняя свои исходные пропорции (повторяет поведение основного окна). |
Окно изменяет ширину и высоту пропорционально изменению ширины и высоты основного окна, не сохраняя свои исходные пропорции (повторяет поведение основного окна). |
Абсолютные |
Абсолютные |
Не масштабируется |
Не масштабируется |
Не масштабируется |
Не масштабируется |
Не масштабируется |
Абсолютные |
Относительные |
Окно, не сохраняя свои пропорции, изменяется по высоте пропорционально изменению высоты контейнера основного окна. |
||||
Относительные |
Абсолютные |
Окно, не сохраняя свои пропорции, изменяется по ширине пропорционально изменению ширины контейнера основного окна. |
||||
Важно! Местоположение и возможность масштабирования всплывающего окна зависят от настроек, заданных в действии, которое приводит к открытию окна.
