Название

Рекомендации

Категория Общие

Как правило, для данного элемента не настраивается. Подробное описание данной категории приведено в соответствующем разделе.

Категория Задача

Задается период, с которым будут опрашиваться модули ввода-вывода. Определяется способ работы протокола при резервировании узла. Подробное описание категории приведено в разделе, описывающем настройку категории Задачи у протоколов.

Категория Настройки

Как правило, для данного элемента не настраивается. Подробное описание данной категории приведено в соответствующем разделе.

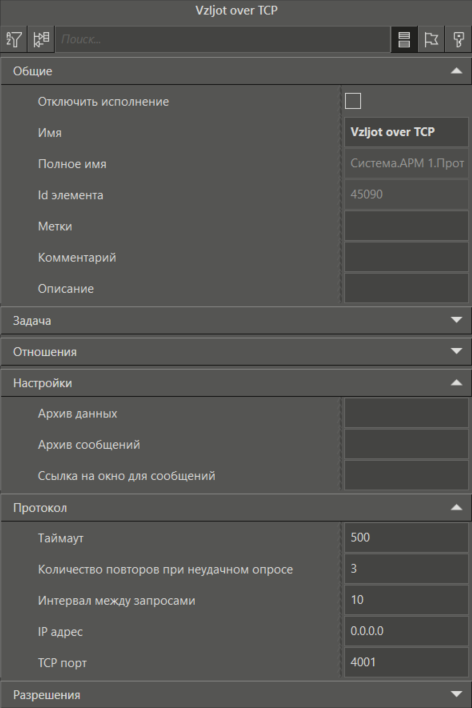

Категория Протокол

Таймаут

Максимальное время ожидания ответа от модуля ввода-вывода (мс). Если ответ от модуля не будет получен в течении заданного интервала времени, то попытка опроса будет считаться неудачной, и зафиксируется ошибка данного запроса для конкретного модуля

Количество повторов при неудачном опросе

Указывается предельное количество неудачных попыток получить ответ от модуля ввода-вывода, произошедших подряд. Если за указанное количество попыток получить ответ от модуля не удалось, то сформируется сигнал TRUЕ у параметра Отказ у того модуля, с которым не удалось обнаружить связь.

Интервал между запросами

Задаётся интервал времени, в течение которого система ожидает перед отправкой нового запроса на чтение после успешного ответа на предыдущий.

IP адрес

Задается IP-адрес модуля (значение IP-адреса определяется документацией на подключаемое устройство).

TCP port

Задается TCP-порт модуля (номер порта определяется документацией на подключаемое устройство).
