1. Постановка задачи
Создать визуализацию для синусоидального сигнала.
2. Генерация синусоидального сигнала

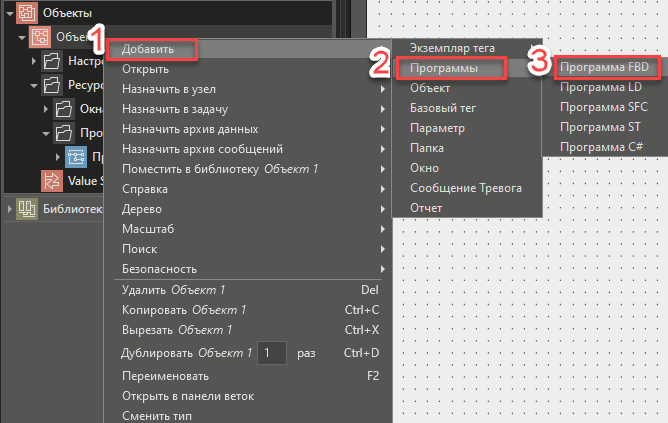

В дереве объектов создадим новый объект и параметр типа LREAL к нему. Добавим программу на FBD:

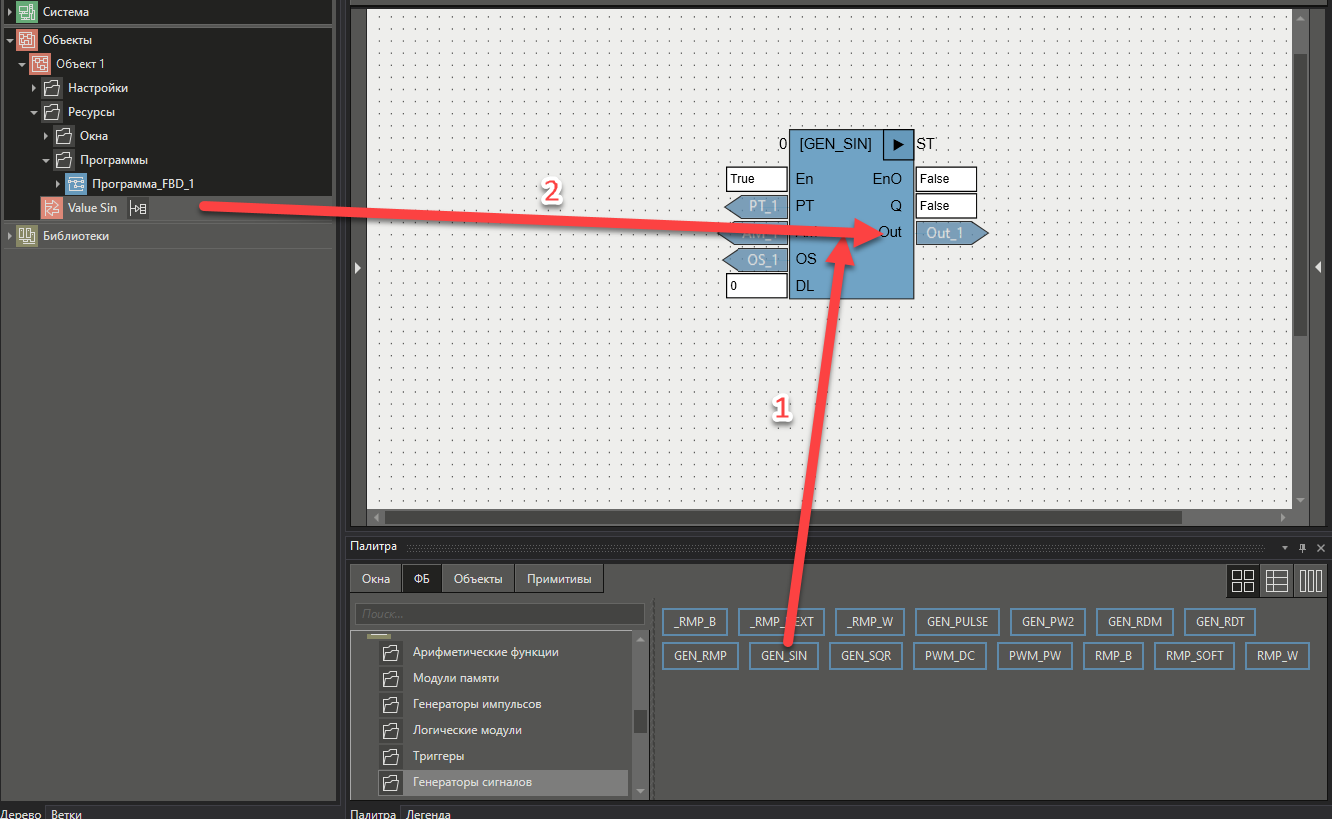

В окне программы FBD в палитре ФБ, находим в разделе OSCAT папку с Генераторами сигналов и переносим в рабочую область модуль GEN_SIN. На выход модуля GEN_SIN переносим наш, ранее созданный параметр типа LREAL:
3. Создание визуализации для проекта

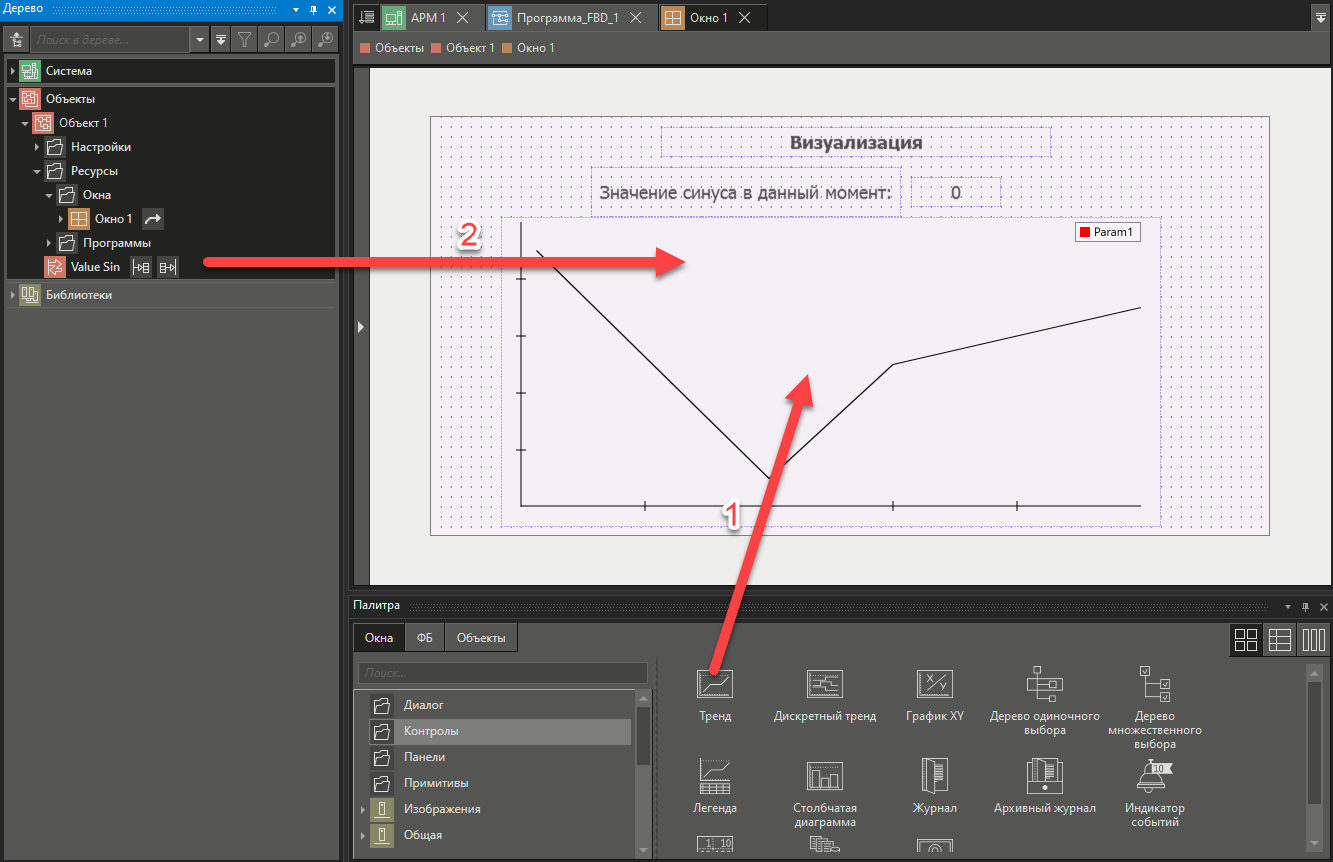

Добавим окно для объекта. Из палитры Окна в папке Контролы добавим в рабочую область окна Тренд. После чего на созданный Тренд перетащим параметр.
Проект готов к запуску в режиме исполнения.
