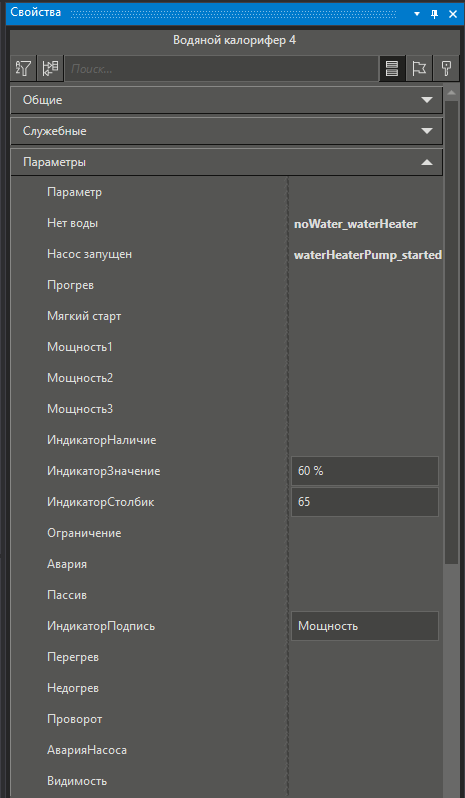

Название

Описание

Нет воды

Определяет наличие воды в элементе. При значении noWater_waterHeater элемент становится неактивным на схеме, но остается видимым.

Насос запущен

Отвечает за запуск насоса. Определяет анимацию работы .

Прогрев

Определяет видимость процесса прогрева на элементе водяной калорифер.

Мягкий старт

Определяет видимость процесса нагрева калорифера .

Мощность1

Определяет степень мощности работы элемента, соответствующую 33% мощности.

Мощность2

Определяет степень мощности работы элемента, соответствующую 66% мощности.

Мощность3

Определяет степень мощности работы элемента, соответствующую 100% мощности.

ИндикаторНаличие

Определяет наличие индикатора у элемента. Значение HasNoBar скрывает индикатор с элемента.

ИндикаторЗначение

Определяет значение индикатора в %.

ИндикаторСтолбик

Задает уровень заполнения индикатора в диапазоне от 0 до 100. При значении 100 индикатор отображается полностью заполненным .

Ограничение

Отвечает за наличие ограничения на элементе. При значении Constraint позволяет изменить цвет ИндикатораСтолбика на ограничивающий желтый цвет.

Авария

Определяет наличие аварии на элементе с соответствующей мигающей анимацией .

Пассив

Определяет состояние активности элемента на схеме. При значении passive_electricHeater элемент становится неактивным на схеме, но остается видимым.

ИндикаторПодпись

Определяет подпись над индикатором.

Важно! Для отображения подписи свойство ИндикаторНаличие должно иметь значение по умолчанию.

Перегрев

Определяет видимость процесса перегрева на элементе водяной калорифер.

Недогрев

Определяет видимость процесса недогрева на элементе водяной калорифер.

Проворот

Определяет видимость процесса проворота на элементе водяной калорифер.

АварияНасоса

Определяет наличие аварии на элементе с соответствующей мигающей анимацией .

Видимость

Определяет видимость элемента.

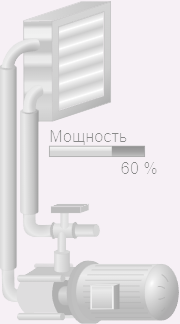

Пассивный вид

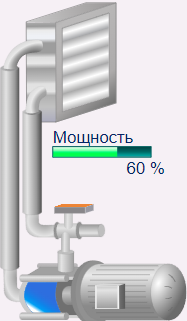

Активный вид

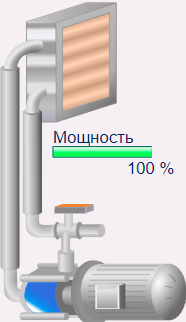

Рабочий вид
