Объект Насос предназначен для создания изображения насоса в разных проекциях и управления им через Панель управления.
Вид объекта в палитре:
Вид объекта Насос в категории Окна в рабочей области редактора HMI:
Насос горизонт |
Насос верт |
Насос улитка верт |
Насос профиль |
Насос |
|
|
|
|
|

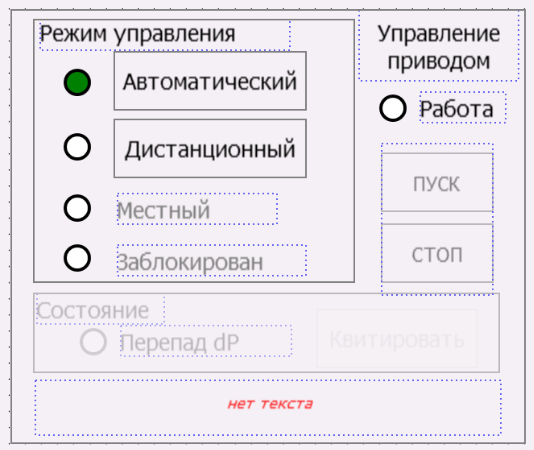

Вид объекта Насос в категории Окна.Панель управления в рабочей области редактора HMI:
Панель управления воздуходувкой и насосом |
|
Свойства окон насоса

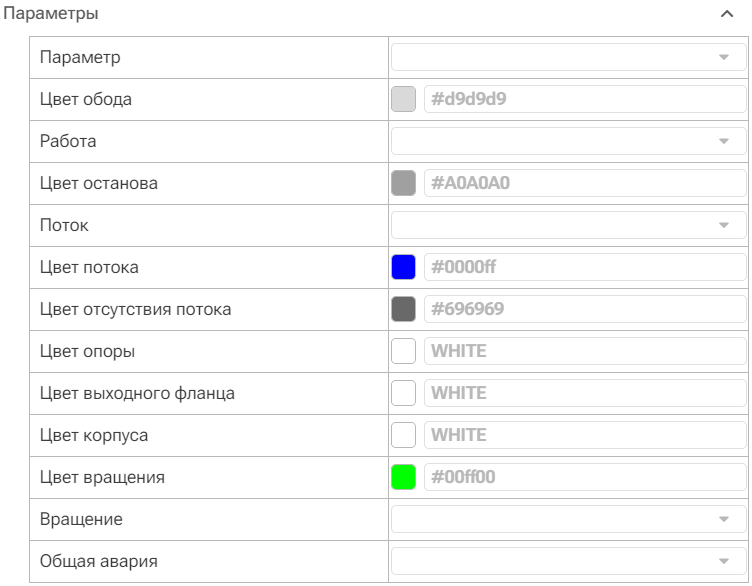

Вид панели свойств Окон насоса:

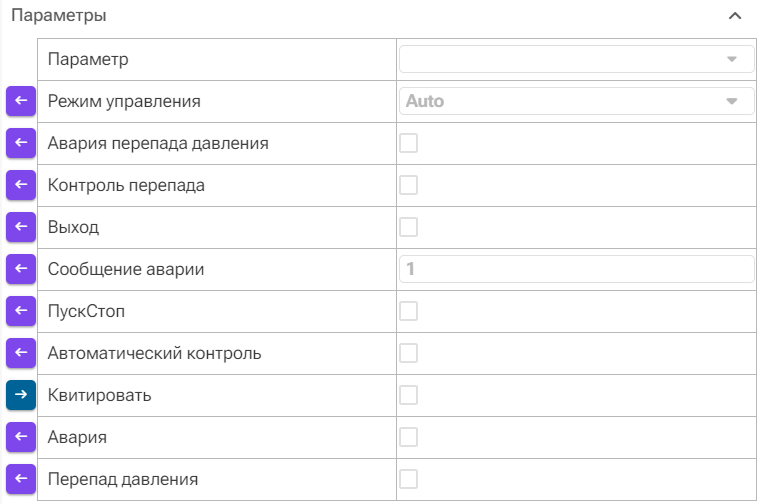

Вид панели свойств Окна Панели управления насоса:
Описание основных свойств:
Название |
Описание |
Свойства Окон |
|
Работа |
Отвечает за индикатор состояния работы насоса. •Stopped - индикатор не горит •Started - индикатор горит |
Поток |
Отвечает за индикатор потока вещества в насосе. •No - цвет фона когда нет •Yes - цвет фона когда да |
Вращение |
Отвечает за анимацию вращения элементов насоса. •Stop - анимации нет •Start - анимация есть |
Общая авария |
Отвечает за индикатор состояния аварии, появляется мигающая рамка вокруг элемента. •Alarm - цветная рамка когда авария •Warning - цветная рамка когда предупреждение |
Свойства Окна Панели управления |
|
Режим управления |
Выбор между ручным (Manual) и автоматическим (Auto) управлением шнеком |
Авария перепада давления |
Параметр аварийного состояния, указывающий на критическое отклонение перепада давления |
Контроль перепада |
Параметр отвечает за состояние мониторинга перепада давления |
Выход |
Параметр текущего состояния выхода управления |
Сообщение аварии |
Параметр индикации наличия аварийного сообщения |
ПускСтоп |
Отвечает за управление запуском и остановом насоса |
Автоматический контроль |
Параметр включения автоматического контроля параметров |
Квитировать |
Параметр подтверждения/сброса аварийных состояний |
Авария |
Параметр общего аварийного состояния |
Перепад давления |
Описывает текущее значение разницы давлений |
Вид в клиенте визуализации
Активный вид |
Вид потока |
Рабочий вид |
|
|
|
Режим работы Насоса можно настроить через Панель управления по нажатию левой кнопкой мыши на объект.
Параметры в дереве объекта
Параметры отражают текущее состояние объекта в программе. Позволяют контролировать и управлять оборудованием, настраивать логику работы и реагировать на аварии.

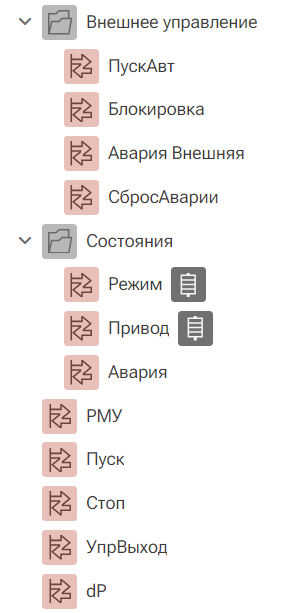

Вид параметров в дереве объекта Насос:

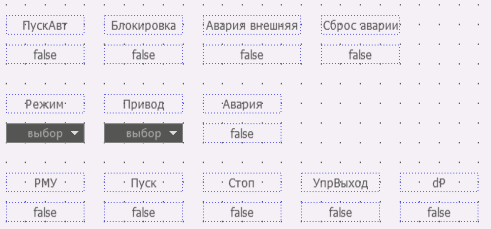

Вид параметров в рабочей области редактора HMI:
Вид параметров в клиенте визуализации
