Данные элементы представляют собой SVG-фигуры, в настройках которых по умолчанию задана их геометрическая форма (тип фигуры). Чаще всего используются в окнах в виде индикаторов (т.е. меняют свой внешний вид в зависимости от значений параметров).
В палитре редактора HMI элементы Овал, Прямоугольник, Треугольник находятся в категории Примитивы.
Вид элементов в палитре:
Название |
Значение свойства Геометрия |
Вид в палитре |
Вид в окне |
Овал |
OVAL |
|
|
Прямоугольник |
RECT |
|
|
Треугольник |
M0,0.5 L1,0 L1,1Z |
|
|

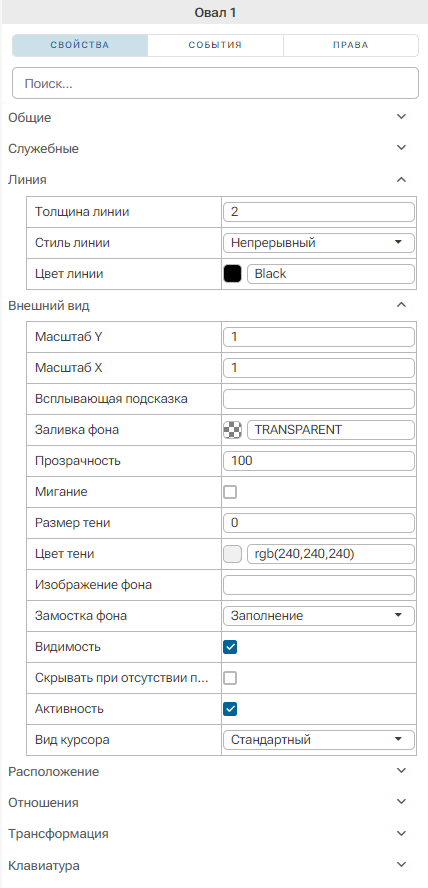

Вид панели свойств элементов:
Описание основных свойств графических элементов Овал, Прямоугольник, Треугольник:
Название |
Ссылка на описание |
Категория Значение |
|
Геометрия |
Задается тип фигуры. Настройку по умолчанию можно изменить, при этом соотвественно изменится и тип фигуры. |
Описание других свойств элементов смотрите в разделе HMI.Свойства
Рекомендации
Рассмотрим основные принципы рабтоты с элементами на примере Овала

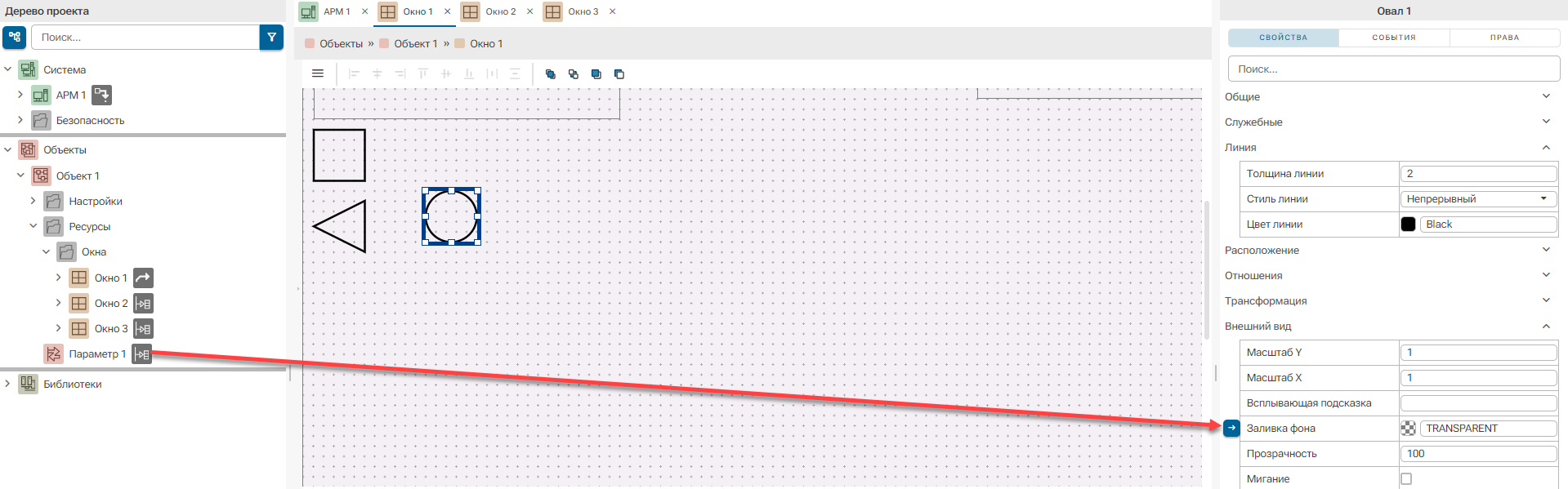

• Данный элемент часто используется для индикации состояния параметра типа BOOL. Например, если параметр имеет значение TRUE, то индикатор должен быть зеленым, а если False - серым. В этом случае параметр проекта необходимо перетащить в свойство Заливка фона.

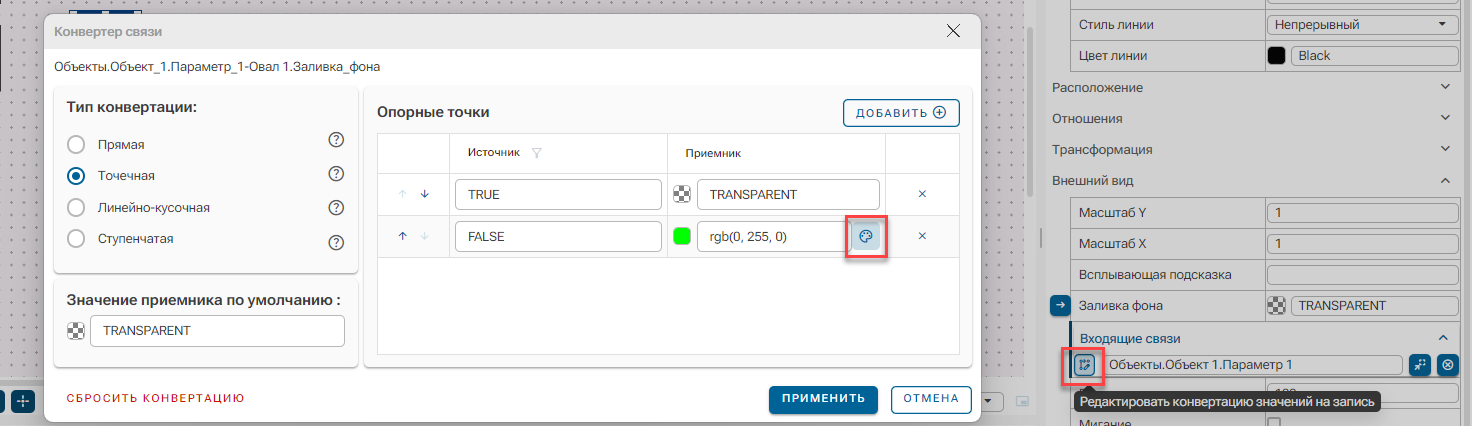

А затем настроить конвертер значений:

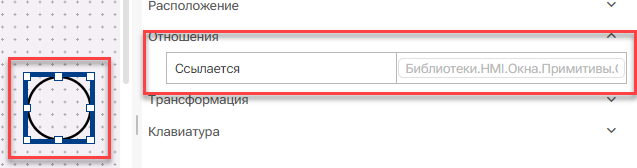

•Если по требованиям заказчика сначала было необходимо отображать индикаторы круглыми, а затем требования изменились и стало необходимо использовать квадраты, то можно в свойстве Геометрия прописать другой тип фигуры, при этом все ранее сделанные настройки и связи сохранятся:
