Данный элемент представляет собой набор вкладок и предназначен для объединения в группы других элементов.
В палитре редактора HMI элемент Панель вкладок находится в категории Панели.
Вид элемента в палитре:
Вид элемента после добавления в рабочую область редактора HMI:
Свойства панели вкладок
Для того чтобы на панели свойств отобразились свойства Панели вкладок, необходимо нажать ЛК мыши на область названий вкладок.

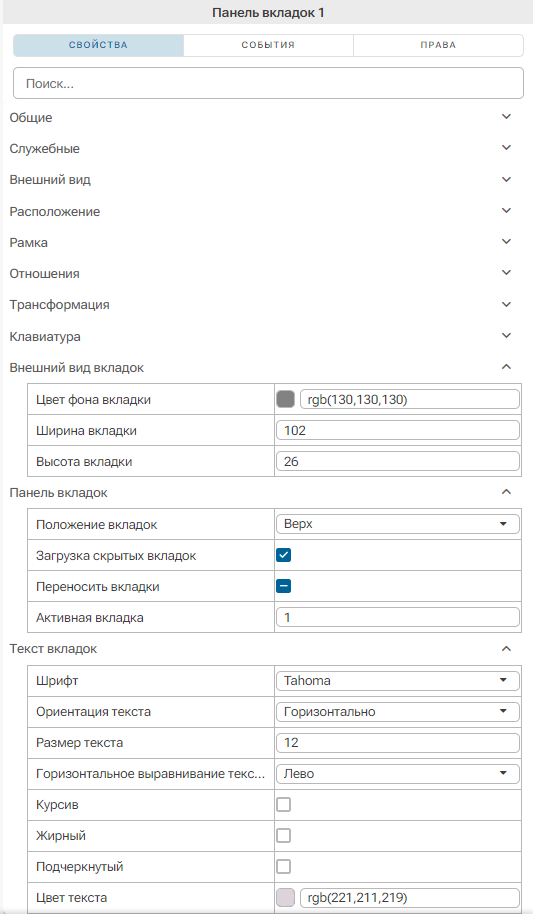

Вид панели свойств элемента:
Категория Внешний вид вкладок отвечает за вид вкладок, который будет отображаться в RT.
Пример:

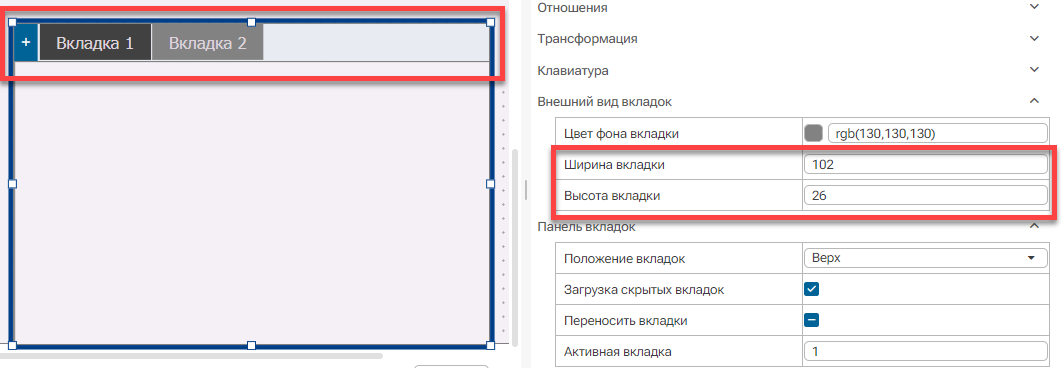

Внешний вид вкладок по умолчанию.

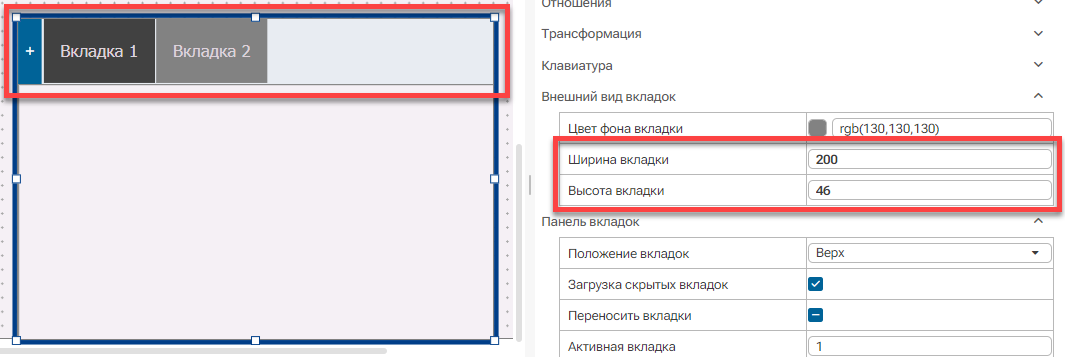

Внешний вид вкладок изменённый.

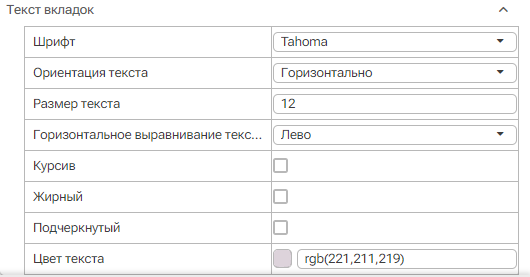

Для изменения заголовка вкладок нужно перейти в категорию свойств Текст вкладок:
В группе свойств текст вкладок задаются настройки для текста заголовка. Сам текст пишется в свойствах выбранной Вкладки.
Описание основных свойств графического элемента Панель вкладок:
Название |
Описание |
Категория Панель вкладок |
|
Положение вкладок |
Определяет расположение заголовков вкладок. Возможные варианты: Верх, Низ, Лево, Право. |
Загрузка скрытых вкладок |
Определяет необходимость загрузки данных, расположенных на скрытых вкладках в режиме исполнения. |
Переносить вкладки |
При включении вкладки будут помещаться в отдельный ряд, если достигнут края контейнера |
Активная вкладка |
Управляет выбором активной вкладки по умолчанию в RT и отдает её номер. При удалении вкладок необходимо перезаписывать номера. Свойство можно изменять проектным путём, например связать с параметром. |
Категория Внешний вид вкладок |
|
Цвет фона |
Определяет цвет фона вкладки, а так же от него определяется цвет для состояния Hover и Pressed в RT. |
Ширина вкладки |
Влияет на размер контейнера вкладок при вертикальном положении. |
Высота вкладки |
Влияет на размер контейнера вкладок при горизонтальном положении. |
Свойства вкладок

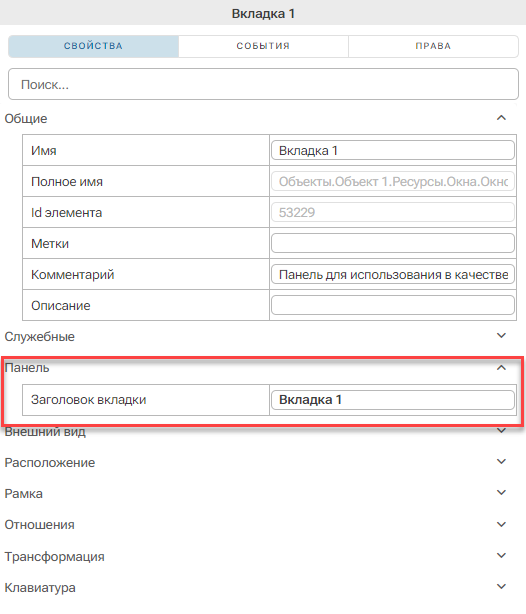

Каждая вкладка представляет собой элемент Панель. Для настройки свойств каждой отдельной вкладки, необходимо нажать ЛК мыши на её название, а затем на требуемое поле панели. В этом случае, в панели свойств отобразятся свойства выделенной вкладки, где можно изменить имя вкладки:
Для добавления вкладки следует нажать на кнопку
, а для удаления ранее созданной вкладки - на кнопку
.
Описание других свойств элемента смотрите в разделе HMI.Свойства
