Данный контрол предназначен для отображения значений параметров простых типов, а также констант (например, надписей, заголовков и т.п.). Чаще всего элементы Текст в окне создаются путём перетаскивания параметра в окно правой кнопкой мыши. В этом случае все необходимые связи будут установлены автоматически.
В палитре редактора HMI элемент Текст находится в категории Диалог.
Вид элемента в палитре:
Вид элемента после добавления в рабочую область редактора HMI:
При отсутствии курсора элемент отображается с рамкой которая не видна в клиенте визуализации. Эта рамка служит для обозначения границ элемента:

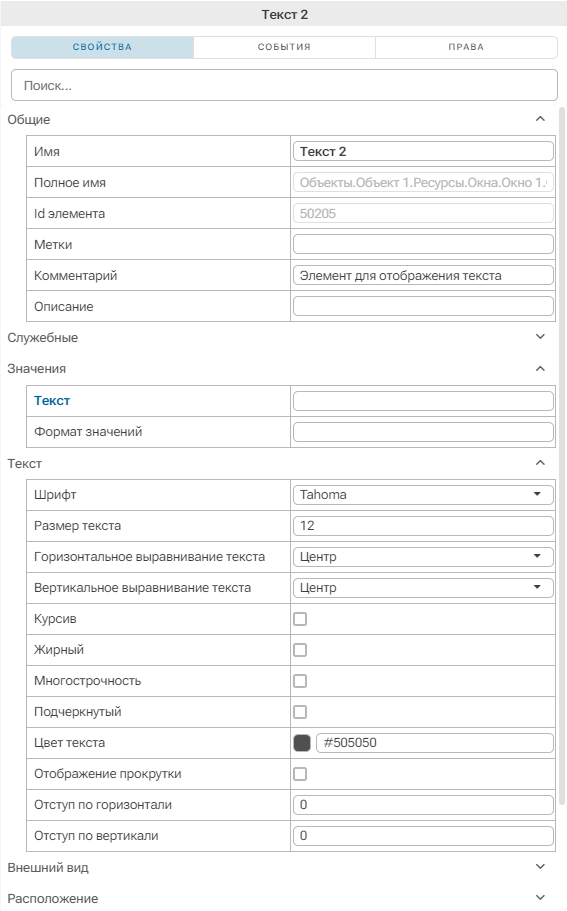

Вид панели свойств элемента:
Описание основных свойств графического элемента Текст:
Название |
Описание |
Категория Значения |
|
Текст |
В данном свойстве задаётся текст, который будет отображаться в клиенте визуализации. Допускается задавать константу. Если элемент получился в результате перетаскивания какого-либо параметра проекта в окно, либо если элемент сначала был добавлен из библиотеки, а затем параметр проекта был перетащен на свойство, то данная категория будет содержать дополнительные строки, в которых будет находиться информация о связях. |
Формат значений |
Подробное описание свойства смотрите в разделе Формат значений. |
Категория Текст |
|
Отступ по горизонтали |
Внутренние левый и правый отступы текста в px. Вводится одно или два числа через пробел. Если задано одно число, то оно применяется для левого и правого отступов. Если задано два числа, то первое для левого отступа, второе для правого. По умолчанию задано 0. |
Отступ по вертикали |
Внутренние верхний и нижний отступы текста в px. Вводится одно или два числа через пробел. Если задано одно число, то оно применяется для верхнего и нижнего отступов. Если задано два числа, то первое для верхнего отступа, второе для нижнего. По умолчанию задано 0. |
Описание других свойств элемента смотрите в разделе HMI.Свойства
