Создание окон для клиента визуализации > Библиотека HMI > Категория Диалог

Графический элемент Загрузка файла предназначен для загрузки файла в среду исполнения MasterSCADA 4D RT.

В палитре редактора HMI элемент Загрузка файла находится в категории Диалог.

Вид элемента в палитре:

Graficheskiy_element_Zagruzka_faila_1

Вид элемента после добавления в рабочую область редактора HMI:

Graficheskiy_element_Zagruzka_faila_2

Вид в клиенте визуализации:

zagruzka_file_3

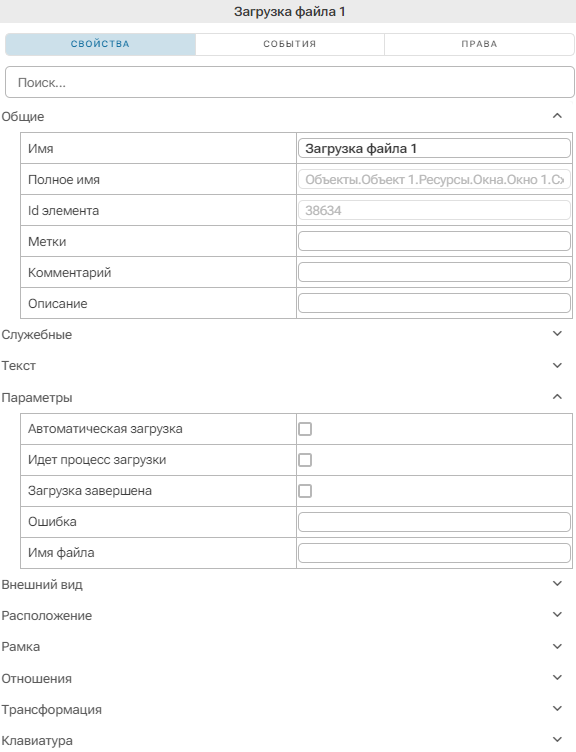

Вид панели свойств элемента:

Graficheskiy_element_Zagruzka_faila_3

Описание основных свойств графического элемента Загрузка файла:

Название	Назначение
Категория Параметры
Автоматическая загрузка	Это свойство имеет тип данных BOOL. Если значение свойства FALSE – тогда для старта загрузки файла в RT необходимо нажать на кнопку Загрузить. Если значение свойства TRUE – тогда запуск загрузки файла в RT происходит автоматически после выбора файла. Значение по умолчанию – FALSE.
Идет процесс загрузки	Это свойство имеет тип данных BOOL. После начала загрузки файла меняется на TRUE. Когда файл загружен меняется на FALSE и сохраняется до тех пор, пока пользователь не выберет новый файл. В начале следующей загрузки значение меняется на TRUE; Значение по умолчанию FALSE.
Загрузка завершена	Это свойство имеет тип данных BOOL и определяет когда загрузка файла завершена. Значение по умолчанию FALSE.
Ошибка	Это свойство имеет тип данных DINT и выводит ошибку. Код ошибки 0 - означает, что ошибки отсутствуют. Значение по умолчанию – FALSE.
Имя файла	Это свойство имеет тип данных STRING и определяет имя загруженного файла и полный путь.
